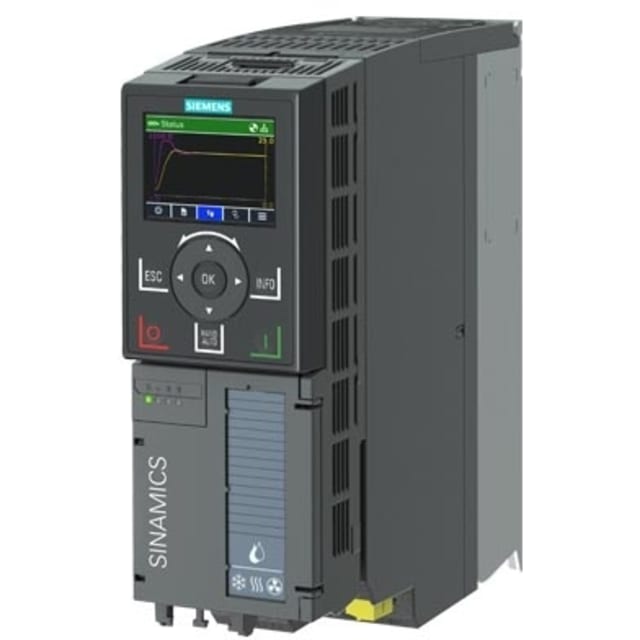

Variateur de vitesse G120X 2,2 kW IP20 6SL32203YE160AF0

Variateur de vitesse G120X 2,2 kW pour applications moteur triphasées en environnement industriel

Ce variateur de vitesse Siemens G120X de 2,2 kW est conçu pour l’alimentation et la commande de moteurs triphasés sur réseau 3~ 380 à 480 V en 50/60 Hz. Il s’adresse aux installations de variation et de commande moteur qui exigent un pilotage précis, une intégration claire dans l’armoire et une configuration adaptée aux usages industriels. Sa fréquence de sortie élevée, jusqu’à 550 Hz, permet d’accompagner des besoins de réglage fins selon la machine et le profil de charge.

Dimensionnement adapté aux charges variables avec commande de vitesse maîtrisée

Le variateur délivre une puissance de 2,2 kW pour les charges au carré sous tension de sortie de dimensionnement, avec une puissance de 1,5 kW en charge linéaire. Cette distinction est utile pour sélectionner le bon équipement selon l’application visée, par exemple sur des équipements à comportement de type ventilation ou pompage d’un côté, ou sur des charges plus constantes de l’autre. Avec un courant de sortie nominal de 6,1 A, il constitue une solution cohérente pour le contrôle de moteurs triphasés nécessitant une variation stable et une adaptation progressive de la vitesse.

Format compact IP20 pensé pour l’intégration en coffret

Avec un indice de protection IP20 et des dimensions de 232 mm de hauteur, 73 mm de largeur et 209 mm de profondeur, ce variateur de fréquence est prévu pour une installation en armoire ou en coffret électrique. Son encombrement contenu facilite l’implantation dans les tableaux techniques où l’espace disponible doit être optimisé sans compromettre l’accessibilité au câblage et aux réglages. Ce format compact s’intègre facilement dans les projets de modernisation comme dans les équipements neufs.

Commande embarquée et interfaces utiles pour l’exploitation

Ce modèle est équipé d’un élément de commande, ce qui simplifie les opérations de mise en service et d’ajustement local. Il dispose de 6 entrées numériques, 2 entrées analogiques et 1 sortie analogique pour répondre aux besoins courants de pilotage, de consigne et de retour d’information. Cette configuration permet de raccorder simplement capteurs, commandes externes et signaux d’exploitation, avec une architecture adaptée aux automatismes industriels recherchant une gestion claire des ordres de marche, arrêt, sélection de mode ou variation de consigne.

Communication industrielle intégrée pour une insertion plus simple dans l’automatisme

Le G120X prend en charge les échanges TCP/IP et EtherNet/IP, avec 2 interfaces Ethernet industrielles et 2 interfaces matérielles PROFINET. Cette connectique facilite son intégration dans des architectures d’automatisme modernes où la communication réseau joue un rôle central dans la supervision, la commande et le diagnostic. Pour les installations qui demandent un variateur prêt à s’insérer dans une chaîne de contrôle industrielle, cette configuration permet de gagner en cohérence d’ensemble tout en évitant l’ajout systématique d’extensions dédiées à la communication.

Plage d’alimentation large et fonctionnement cohérent sur réseau triphasé

Alimenté en triphasé 380 à 480 V, ce variateur accepte une fréquence secteur de 50/60 Hz avec une tolérance de fréquence relative de 5 % et une tolérance de tension relative jusqu’à -20 %. Cette plage d’utilisation apporte de la souplesse dans les environnements techniques où les conditions d’alimentation doivent rester compatibles avec les contraintes d’exploitation. La sortie triphasée, avec une tension maximale de 480 V, permet d’alimenter le moteur dans des conditions adaptées à la variation de vitesse et au contrôle de process.

Version adaptée aux usages industriels avec filtre C2 et série G120X

Cette version de la série G120X correspond à un variateur compact destiné aux domaines industriels, avec filtre C2 intégré selon la désignation produit de référence. La gamme G120X est particulièrement recherchée lorsque l’on souhaite un variateur de vitesse orienté process, simple à intégrer dans une armoire et capable de répondre aux besoins de commande moteur avec une interface claire. Pour un achat sans ambiguïté, ce modèle se distingue par sa combinaison précise de puissance 2,2 kW, alimentation triphasée 380 à 480 V, protection IP20 et communication Ethernet industrielle intégrée.
