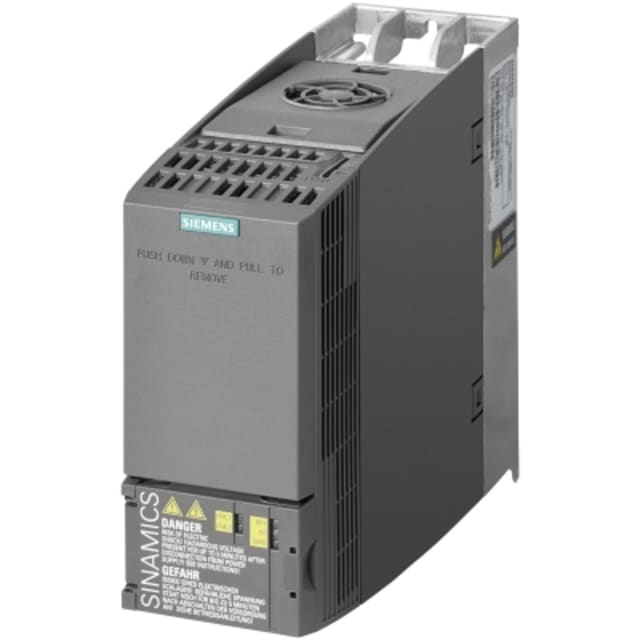

Variateur de vitesse SINAMICS G120C 4kW filtre intégré

Variateur de fréquence compact pour moteurs triphasés 4 kW

Le variateur de vitesse SINAMICS G120C 4 kW avec filtre intégré est conçu pour la commande précise de moteurs triphasés dans les applications industrielles. Alimenté en 3~ 380 à 480 V, il délivre une puissance nominale de 4 kW en charge à couple quadratique et 3 kW en charge linéaire, avec un courant de sortie nominal de 9 A. Ce positionnement en fait une solution adaptée aux convoyeurs, pompes, ventilateurs, systèmes de manutention et machines nécessitant une variation de fréquence stable et un pilotage moteur fin.

Filtre intégré et format optimisé pour intégration en armoire

Sa conception compacte facilite l’intégration dans les coffrets et armoires électriques lorsque l’espace disponible est compté. Avec un encombrement de 196 mm de hauteur, 73 mm de largeur et 208 mm de profondeur, ce SINAMICS G120C s’intègre plus facilement dans les ensembles de variation et commande moteur tout en conservant une architecture claire de câblage. Le filtre intégré constitue un atout pratique pour les installations où l’on recherche une mise en œuvre rationnelle et une réduction du nombre de composants additionnels autour du variateur.

Plage de fonctionnement adaptée à la variation de vitesse industrielle

Ce variateur fonctionne sur réseau 50/60 Hz avec une tension secteur de 380 à 480 V triphasé. Il accepte une fréquence de sortie pouvant atteindre 550 Hz, ce qui permet d’ajuster avec précision la vitesse du moteur en fonction du process. Cette souplesse d’exploitation aide à optimiser les démarrages, les phases d’accélération et le maintien de vitesse, tout en améliorant l’adaptation du moteur à la charge réellement demandée par l’installation.

Interfaces de commande complètes pour l’automatisme

Le SINAMICS G120C 4 kW dispose d’une interface de commande complète pour s’intégrer facilement dans une logique d’automatisme. Il embarque 6 entrées numériques, 2 sorties numériques, 1 entrée analogique et 1 sortie analogique, ce qui simplifie le raccordement aux capteurs, commandes locales et retours d’état. La présence d’un élément de commande, d’un raccordement PC, d’un port USB ainsi que d’interfaces série renforce la praticité lors du paramétrage, de la mise en service et des opérations de maintenance.

Communication industrielle avec double interface Ethernet PROFINET

Ce modèle prend en charge PROFINET IO et EtherNet/IP, avec 2 interfaces Ethernet industriel et 2 interfaces matérielles PROFINET. Cette connectivité facilite l’intégration dans une architecture d’automatisme moderne, notamment pour les machines et lignes de production où la communication rapide entre variateur, automate et supervision est déterminante. Pour les intégrateurs, cela permet de raccorder plus facilement le variateur dans des environnements déjà structurés autour des réseaux Ethernet industriels.

Fonctions utiles pour la sécurité et la maîtrise du freinage

Le variateur intègre la fonction Safe Torque Off ainsi qu’un hacheur de freinage, deux points particulièrement utiles pour les applications où la maîtrise des arrêts moteur et des phases de décélération doit être anticipée dès la conception. Cette configuration convient aux installations qui demandent une commande moteur réactive, une gestion propre des phases transitoires et une intégration cohérente dans une chaîne de sécurité industrielle. Le support de PROFIsafe vient compléter cette logique d’intégration dans les architectures automatisées évoluées.

Protection IP20 et usage en environnement technique maîtrisé

Avec son indice de protection IP20, ce variateur est destiné à être installé dans un environnement technique approprié, typiquement en armoire ou en coffret. Il est autorisé aussi bien dans les domaines industriels que dans les zones d’habitation et d’activités selon les données produit disponibles. Ce positionnement en fait un équipement pertinent pour les intégrateurs, tableautiers et mainteneurs recherchant un variateur de vitesse Siemens compact, communicant et bien dimensionné pour une commande moteur triphasée de 4 kW.
