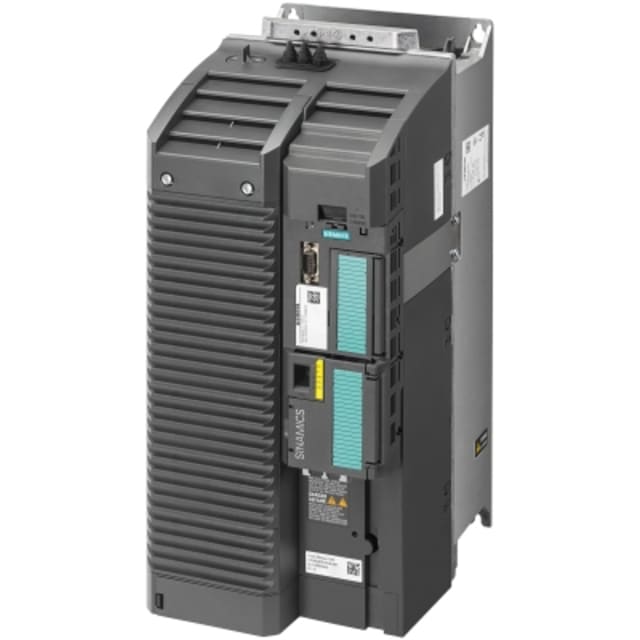

Variateur de fréquence SINAMICS G120C 30 kW 6SL32101KE260AF1

Variateur de fréquence 30 kW pour pilotage précis des moteurs triphasés

Le variateur de fréquence SINAMICS G120C 30 kW est conçu pour la variation et la commande de moteurs triphasés dans les installations industrielles exigeant une gestion fine de la vitesse, du couple et des rampes d’accélération. Cette version fonctionne sur une alimentation 3 phases 380 à 480 V en 50/60 Hz et délivre un courant de sortie nominal de 58 A, ce qui en fait une solution adaptée aux applications de convoyage, pompage, ventilation, manutention et machines de process. Sa fréquence de sortie peut atteindre 550 Hz pour répondre aux besoins d’exploitation étendus selon le moteur et l’application.

Configuration compacte pour intégration simple en armoire

Avec son format compact IP20 et ses dimensions de 472 x 200 x 237 mm, ce variateur s’intègre facilement dans une armoire électrique industrielle tout en conservant une puissance élevée dans un encombrement maîtrisé. Son architecture compacte de la gamme G120C permet de centraliser les fonctions essentielles de variation de vitesse dans un seul équipement, ce qui simplifie le montage, l’organisation du coffret et le raccordement des périphériques. Cette conception convient particulièrement aux constructeurs de machines et aux intégrateurs recherchant une solution performante sans multiplier les modules.

Surcharge maîtrisée et adaptation aux profils de charge machine

Ce modèle est donné pour une puissance assignée de 30 kW avec capacité de surcharge de 150 % pendant 3 secondes, un point clé pour les équipements soumis à des appels de couple brefs au démarrage ou lors de variations rapides de charge. Les données techniques indiquent également une puissance de 22 kW en charge linéaire sous tension de sortie de dimensionnement, ce qui aide à choisir le bon variateur selon le comportement réel de la machine. Ce positionnement le rend pertinent pour les installations où il faut concilier maîtrise énergétique, souplesse de pilotage et continuité de fonctionnement.

Interfaces d’E/S complètes pour la commande et le retour d’état

Le SINAMICS G120C 30 kW dispose d’une interface d’E/S intégrée bien dimensionnée pour les besoins courants d’automatisme : 6 entrées numériques, 2 sorties numériques, 1 entrée analogique et 1 sortie analogique. Cette dotation facilite la gestion des ordres marche/arrêt, sens de rotation, défauts, consignes analogiques et retours d’information sans ajout systématique de cartes externes. Le raccordement PC est pris en charge, ce qui simplifie les opérations de paramétrage, de mise en service et d’adaptation sur site.

Communication industrielle intégrée pour environnements automatisés

Ce variateur se distingue par la présence native de la communication PROFINET IO, avec prise en charge EtherNet/IP et deux interfaces Ethernet industrielles. Cette connectivité intégrée facilite l’intégration dans les architectures d’automatisation modernes, le dialogue avec l’automate et l’échange rapide d’informations de commande et de diagnostic. Pour les projets nécessitant une mise en réseau directe du variateur sans passerelle additionnelle, cette configuration représente un vrai avantage en termes de simplicité d’intégration et de lisibilité du système.

Fonction de sécurité intégrée et freinage pour applications dynamiques

Le variateur intègre la fonction Safe Torque Off, utile pour les architectures machine où la coupure sûre du couple moteur fait partie des exigences de commande. Il intègre également un hacheur de freinage, point important dans les applications avec décélérations rapides ou charges à forte inertie, où la gestion de l’énergie de freinage devient déterminante. Cette combinaison permet d’équiper des installations plus dynamiques avec une solution plus complète dès l’origine, tout en limitant les besoins d’équipements additionnels.

Filtre intégré et compatibilité avec les usages industriels et tertiaires techniques

Cette version intègre un filtre de classe A, ce qui contribue à une intégration plus propre dans l’environnement électrique de l’installation. Le variateur est autorisé aussi bien dans les domaines industriels que dans les zones d’habitation et d’activités, ce qui élargit son champ d’utilisation sur des sites techniques variés. Sa tolérance secteur de +10/-20 % en tension d’entrée et 47 à 63 Hz en fréquence d’alimentation apporte en outre une souplesse appréciable lors de l’intégration sur des infrastructures existantes.

Un choix pertinent pour la variation et la commande moteur en puissance 30 kW

Pour un projet de variation de vitesse en 30 kW, ce SINAMICS G120C constitue une réponse particulièrement adaptée lorsqu’il faut réunir compacité, communication Ethernet industrielle intégrée, sécurité de base intégrée, freinage géré et E/S embarquées. Il répond efficacement aux besoins des armoires de commande moteur où l’on recherche un variateur de fréquence triphasé orienté automatisme, capable de piloter précisément les moteurs tout en simplifiant l’architecture globale de l’installation.
