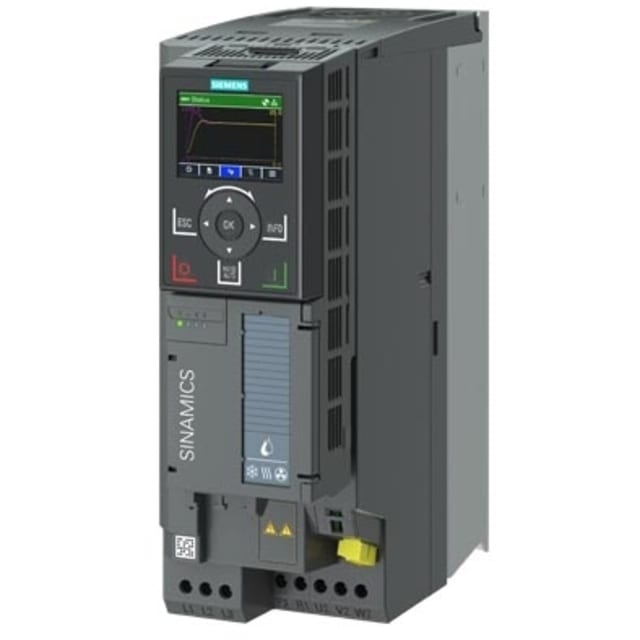

Variateur de vitesse G120X 5,5kW IP20 6SL32203YE220AF0

Variateur de vitesse 5,5 kW conçu pour les applications de pompage et de ventilation

Ce variateur de vitesse G120X 5,5 kW IP20 est destiné au pilotage précis des moteurs triphasés dans les environnements industriels où la maîtrise du débit, de la pression ou du renouvellement d’air est essentielle. Sa conception en fait une solution particulièrement adaptée aux installations de variation et commande moteur dans les applications de type pompes, ventilateurs et équipements techniques de bâtiment. Il permet d’ajuster la vitesse du moteur selon le besoin réel du procédé, avec à la clé un fonctionnement plus souple et une meilleure maîtrise de l’installation.

Alimentation triphasée 380 à 480 V pour intégration en armoire

Prévu pour une alimentation réseau triphasée 380 à 480 V en 50/60 Hz, ce variateur s’intègre dans les architectures industrielles courantes. Son format IP20 est pensé pour une installation en coffret ou en armoire électrique, avec des dimensions de 275 mm de hauteur, 100 mm de largeur et 209 mm de profondeur. Cette configuration facilite son intégration dans les ensembles de commande lorsque la compacité, l’accessibilité des raccordements et la cohérence d’implantation sont recherchées.

Puissance de 5,5 kW avec commande moteur adaptée aux régimes variables

Ce modèle délivre une puissance maximale de 5,5 kW en charge au carré et 4 kW en charge linéaire sous tension de sortie de dimensionnement. Il est donc particulièrement pertinent pour les usages où la loi de charge varie avec la vitesse, comme les pompes centrifuges et les ventilateurs. Avec un courant de sortie nominal de 13,6 A, une sortie triphasée et une tension de sortie maximale de 480 V, il apporte une réponse adaptée au pilotage de moteurs asynchrones dans les installations nécessitant une régulation stable et progressive.

Large plage de réglage pour une variation de fréquence précise

La fréquence de sortie peut atteindre 550 Hz, ce qui offre une grande latitude de paramétrage pour adapter finement le comportement moteur au process. Cette capacité de variation permet d’optimiser les phases de démarrage, d’ajuster la vitesse de consigne avec précision et de mieux répondre aux contraintes d’exploitation. Le type de conversion en U et la présence d’un élément de commande participent à une mise en service orientée exploitation, maintenance et réglage sur site.

Connectivité industrielle Ethernet intégrée pour les systèmes automatisés

Ce variateur se distingue par une connectivité réseau pensée pour les environnements automatisés. Il prend en charge la communication TCP/IP ainsi qu’EtherNet/IP, avec 2 interfaces Ethernet industriel. Il dispose également d’une interface RS-232. Cette architecture facilite son intégration dans une chaîne de commande industrielle où la remontée d’informations, les échanges avec l’automatisme et la supervision font partie des attentes de l’exploitant. En revanche, les protocoles PROFIBUS, MODBUS, CAN et PROFINET IO ne sont pas annoncés sur cette configuration.

Entrées et sorties intégrées pour une commande souple sur le terrain

Pour répondre aux besoins de câblage en automatisme, ce variateur comporte 6 entrées numériques, 2 entrées analogiques et 1 sortie analogique. Cette dotation permet de raccorder facilement des ordres de marche, arrêt, défaut, sélection de vitesse ou consignes analogiques selon l’architecture de commande retenue. Il convient ainsi aussi bien à une logique de pilotage locale qu’à une intégration dans un ensemble technique plus complet, avec une bonne souplesse d’adaptation lors de la conception ou de la rénovation d’une armoire.

Version industrielle avec filtre C2 pour installations techniques dédiées

Cette version correspond à un variateur de fréquence industriel avec filtre C2, destiné à des applications techniques dédiées et non à un usage en zones d’habitation ou d’activités assimilées. Son usage autorisé en domaine industriel, associé à sa protection IP20, oriente clairement ce modèle vers des installations maîtrisées en environnement technique. Pour l’acheteur professionnel, cela permet de sélectionner un variateur cohérent avec les exigences de variation moteur en atelier, local technique, station de pompage ou équipement de ventilation industrielle.
