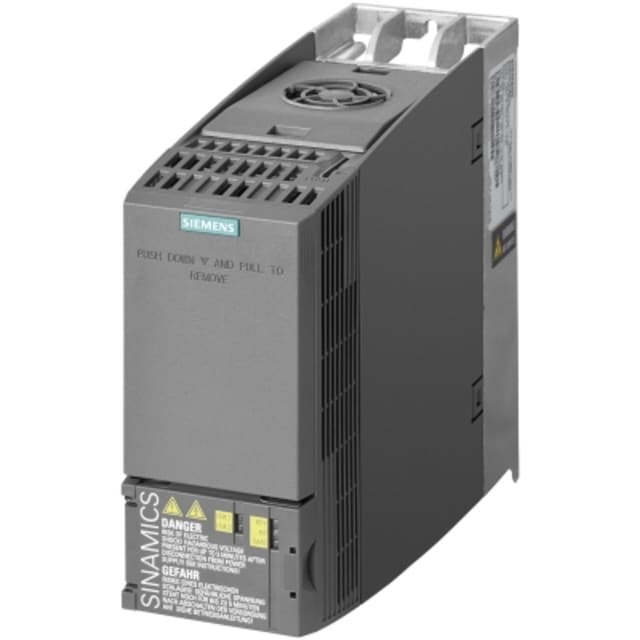

Variateur de vitesse SINAMICS G120C 3 kW avec filtre

Variateur de vitesse compact pour moteurs triphasés 3 kW

Le variateur de vitesse SINAMICS G120C avec filtre intégré est conçu pour piloter avec précision des moteurs triphasés dans les applications de convoyage, ventilation, pompage, manutention et machines compactes. Cette version fonctionne sur une alimentation triphasée 380 à 480 V en 50/60 Hz et délivre une puissance nominale de 3 kW pour les charges à couple quadratique, avec une puissance de 2,2 kW en charge linéaire. Son format compact facilite son intégration dans les armoires électriques industrielles tout en apportant une solution de variation de fréquence adaptée aux besoins de commande moteur courants.

Filtre intégré et architecture pensée pour l’intégration en armoire

L’intégration du filtre simplifie le choix du matériel et contribue à une mise en œuvre plus directe dans les ensembles de commande. Avec son indice de protection IP20, ce variateur est destiné à une installation en coffret ou en armoire. Ses dimensions compactes, 196 mm de hauteur, 73 mm de largeur et 208 mm de profondeur, permettent de gagner de la place dans les environnements où la densité d’équipements est un point clé. Cette conception en fait un choix pertinent pour les constructeurs de machines et les intégrateurs recherchant une commande moteur compacte sans multiplier les composants périphériques.

Commande moteur précise avec large plage de fréquence

Le SINAMICS G120C propose une fréquence de sortie pouvant atteindre 550 Hz, ce qui ouvre une large plage de réglage pour adapter la vitesse du moteur au process. Il convient ainsi aux installations nécessitant un ajustement fin du fonctionnement, qu’il s’agisse d’optimiser un débit, d’adapter une cadence ou d’améliorer la souplesse de démarrage. Le variateur intègre également un hacheur de freinage, utile pour les applications où la décélération doit être mieux maîtrisée et où l’énergie de freinage doit être gérée de manière adaptée.

Connectique de commande complète pour les automatismes

Ce variateur de fréquence dispose d’une interface de commande complète pour s’intégrer facilement dans une architecture d’automatisme. Il intègre 6 entrées numériques, 2 sorties numériques, 1 entrée analogique et 1 sortie analogique, ce qui facilite le raccordement des ordres de marche, défaut, consigne et retours d’état. La présence d’un élément de commande ainsi que d’un raccordement PC apporte davantage de souplesse lors de la mise en service, du paramétrage et des opérations d’exploitation. Cette configuration permet de répondre à de nombreux scénarios de pilotage sans recourir immédiatement à des extensions externes.

Communication industrielle pour environnements automatisés

Le variateur est prévu pour une intégration avancée dans les réseaux d’automatisme grâce à la prise en charge de PROFINET IO et d’EtherNet/IP. Il dispose de 2 interfaces Ethernet industrielles et de 2 interfaces matérielles PROFINET, un atout pour les architectures machine modernes qui exigent une communication rapide entre variateur, API et supervision. Il intègre également des interfaces de service complémentaires, notamment USB, RS232 et TTY, utiles pour la configuration et l’exploitation. Cette connectivité le positionne comme une solution adaptée aux installations où la variation de vitesse doit s’inscrire dans une logique de commande centralisée.

Fonctions de sécurité et usage en environnement technique exigeant

Ce modèle prend en charge PROFIsafe et intègre la fonction STO, ce qui facilite son emploi dans les ensembles où la sécurité fonctionnelle fait partie du cahier des charges. Il est autorisé pour une utilisation dans les domaines industriels ainsi que dans les zones d’habitation et d’activités, ce qui apporte de la souplesse pour des projets mixtes ou des implantations proches d’environnements tertiaires. Sa tolérance de tension réseau de -20 % et sa tolérance de fréquence relative de 5 % participent à une exploitation compatible avec les réalités d’alimentation rencontrées sur le terrain.

Une solution adaptée à la variation et commande moteur en environnement industriel

Grâce à son association entre format compact, filtre intégré, puissance 3 kW, communication Ethernet industrielle et interfaces de commande complètes, ce variateur de vitesse SINAMICS G120C répond efficacement aux besoins de variation et commande moteur dans l’industrie. Il convient particulièrement aux applications nécessitant une commande précise, une intégration réseau simplifiée et une implantation optimisée en coffret. Pour un projet de modernisation de machine ou de création d’armoire, il constitue une solution cohérente pour piloter un moteur triphasé avec souplesse et simplicité d’intégration.
