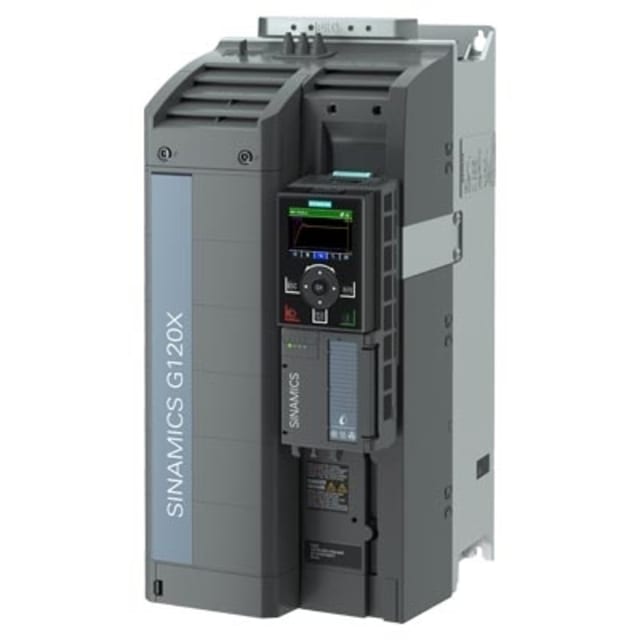

Variateur de vitesse G120X 18,5 kW IP20 6SL32203YE300AF0

Variateur de vitesse Siemens G120X 18,5 kW pour pilotage moteur triphasé

Ce variateur de vitesse G120X 18,5 kW est conçu pour la variation et la commande de moteurs triphasés sur réseau 3~ 380 à 480 V. Il permet d’ajuster précisément la vitesse du moteur selon les besoins du process, avec une fréquence de sortie pouvant atteindre 550 Hz. Cette plage d’utilisation en fait une solution adaptée aux applications industrielles qui demandent un pilotage souple, un démarrage maîtrisé et une régulation plus fine qu’un fonctionnement direct sur secteur.

Configuration pensée pour les environnements industriels

Issu de la gamme G120X, ce modèle est prévu pour une utilisation en domaine industriel. Son indice de protection IP20 le destine à une intégration en armoire ou en coffret technique, là où l’installation bénéficie d’une protection adaptée contre les contacts et l’environnement. Son format de 472 mm de hauteur, 200 mm de largeur et 239 mm de profondeur facilite son intégration dans des ensembles de commande où l’encombrement, l’accessibilité au câblage et l’organisation thermique doivent rester cohérents.

Puissance et comportement adaptés aux charges de ventilation et pompage

Avec une puissance maximale délivrée de 18,5 kW pour les charges de type quadratique et 15 kW en charge linéaire sous tension de sortie de dimensionnement, ce variateur répond bien aux besoins des équipements entraînés par moteur dont la demande varie selon le débit ou la pression. Son courant nominal de sortie de 39 A lui permet d’assurer une alimentation stable du moteur dans la plage prévue. Pour l’exploitant, cela signifie une commande plus progressive des machines, une meilleure adaptation du régime de fonctionnement et un pilotage plus propre des installations nécessitant une variation continue.

Commande intégrée et connectivité Ethernet industrielle

Ce variateur est fourni avec élément de commande, ce qui simplifie les opérations de mise en service, de réglage et de lecture des paramètres essentiels. Il dispose également de deux interfaces Ethernet industrielles, avec prise en charge TCP/IP et EtherNet/IP, pour une intégration facilitée dans une architecture d’automatisme moderne. Cette connectivité permet de raccorder plus simplement le variateur dans une logique de supervision, d’échange de données et de commande centralisée, sans recourir à des protocoles non présents sur cette version.

Entrées et sorties pour une intégration pratique dans l’automatisme

Le G120X 18,5 kW met à disposition 6 entrées numériques, 2 entrées analogiques et 1 sortie analogique, ce qui offre une base solide pour interfacer capteurs, consignes, retours d’état et ordres de fonctionnement. Cette configuration facilite l’intégration dans une installation existante ou neuve, que ce soit pour une commande locale, un asservissement simple ou une communication avec des organes périphériques. La présence d’interfaces matérielles complémentaires permet aussi de répondre à des besoins de raccordement techniques dans des architectures de commande plus structurées.

Alimentation triphasée 380 à 480 V avec tolérances d’exploitation utiles

Ce variateur fonctionne sur alimentation triphasée 50/60 Hz avec une tension secteur de 380 à 480 V. Les tolérances de réseau indiquées, soit 10 % sur la tension symétrique relative et 5 % sur la fréquence, apportent une marge d’exploitation intéressante pour accompagner les variations normales du réseau dans un environnement technique. La tension de sortie maximale de 480 V permet de conserver une cohérence avec les moteurs et installations prévus dans cette classe de tension.

Une solution claire pour les projets de variation et commande moteur

Pour un intégrateur, un tableautier ou un service maintenance, ce variateur de fréquence Siemens G120X représente un choix pertinent lorsqu’il faut associer puissance 18,5 kW, intégration en armoire IP20, commande intégrée et communication Ethernet industrielle. Il convient particulièrement aux projets où la maîtrise de la vitesse moteur, la souplesse d’exploitation et l’intégration dans une chaîne de commande industrielle priment sur des fonctions de bus de terrain multiples ou sur un fonctionnement 4 quadrants. Vous obtenez ainsi un variateur de vitesse structuré pour la commande moteur industrielle, avec des caractéristiques lisibles et adaptées à une implantation technique sérieuse.
