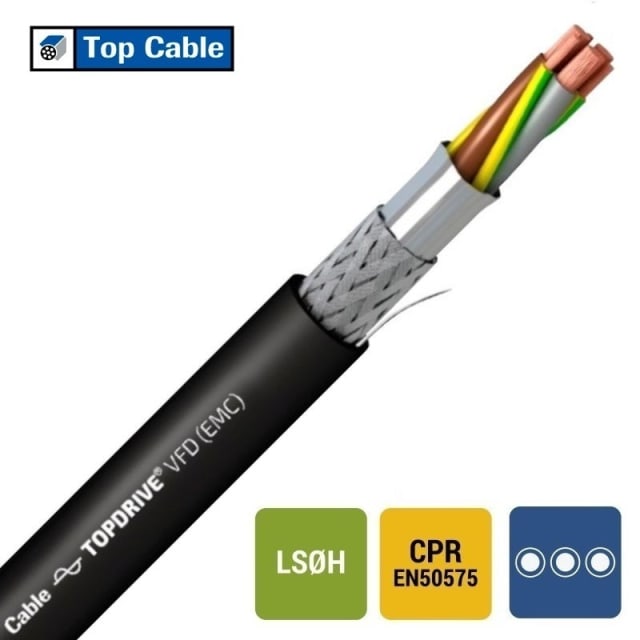

Câble moteur blindé VFD LSZH 3X95+3G16mm² 1kV noir

Câble moteur blindé VFD LSZH conçu pour variateurs de fréquence

Ce câble moteur blindé VFD LSZH 3X95+3G16 mm² 1 kV est destiné à l’alimentation des moteurs commandés par variateur de fréquence. Sa conception spécifique de type 3+3 associe trois conducteurs de puissance de 95 mm² et trois conducteurs de protection auxiliaires de 16 mm², une architecture particulièrement adaptée aux installations où la maîtrise des perturbations électromagnétiques est essentielle. Il répond ainsi aux besoins des environnements techniques exigeants, en limitant les effets parasites générés par les commutations rapides des VFD.

Blindage EMC pour réduire les interférences électromagnétiques

Le blindage intégré joue un rôle central dans les installations avec variateurs. Il contribue à atténuer les émissions EMI, à canaliser les courants de mode commun et à réduire les phénomènes susceptibles d’affecter les équipements voisins. Cette configuration est particulièrement pertinente pour les armoires, lignes motorisées, convoyeurs, pompes, ventilateurs, compresseurs et process industriels où la compatibilité électromagnétique doit être prise en compte dès le choix du câble. La présence d’un fil de continuité facilite en complément la gestion du blindage et le raccordement.

Isolation XLPE et âme cuivre souple pour une installation technique exigeante

Les conducteurs en cuivre nu de classe 5 apportent la souplesse attendue pour les opérations de pose tout en conservant une section importante pour l’alimentation moteur. L’isolation principale en XLPE permet une température maximale admissible du conducteur de 90 °C, ce qui en fait une solution adaptée aux usages intensifs en environnement industriel. Son diamètre extérieur d’environ 35,5 mm et son rayon de courbure minimal de 10 fois le diamètre doivent être pris en compte pour préparer les cheminements, les rayons de passage et les entrées de coffrets.

Gaine LSZH noire pour les locaux où fumées et gaz corrosifs doivent être limités

La gaine extérieure noire en polyoléfine sans halogène répond aux exigences des installations où l’on recherche un faible dégagement de fumée et une émission réduite de gaz corrosifs en cas d’échauffement ou d’incendie. Cette conception LSZH constitue un choix pertinent pour les bâtiments techniques, sites recevant du matériel sensible, infrastructures tertiaires ou industrielles et zones de circulation où la lisibilité de l’évacuation et la protection des équipements sont des critères importants. Le câble bénéficie également d’une faible émission de fumée selon IEC 61034-2 et d’une conformité sans halogène selon IEC 60754-2.

Classement CPR Cca-s1a,d1,a1 pour une intégration plus maîtrisée dans le bâtiment

Ce câble blindé est classé Cca-s1a,d1,a1 selon l’EN 13501-6. Concrètement, ce classement traduit une contribution limitée au feu, une très faible production de fumée, une émission d’acidité très réduite et l’absence de gouttelettes enflammées persistantes au-delà de 10 secondes. Pour les installateurs et bureaux d’études, cette combinaison est un point clé dans le choix d’un câble VFD lorsque la performance au feu doit être conciliée avec les contraintes électrotechniques d’une alimentation moteur blindée.

Format 3X95+3G16 mm² adapté aux liaisons moteur de forte section

Avec une tension nominale de 0,6/1 kV, ce câble convient aux liaisons de puissance entre variateur et moteur sur des installations nécessitant une section élevée. La répartition en trois conducteurs principaux et trois conducteurs de protection auxiliaires favorise une géométrie cohérente pour les applications VFD. Le marquage par couleur des conducteurs, conforme à l’identification normalisée, simplifie le repérage lors du câblage et des opérations de maintenance. Son poids d’environ 3450 kg/km est également une donnée utile pour anticiper la manutention, les tourets et les supports.

Une solution pertinente pour les installations industrielles fixes

Ce câble rond est destiné aux installations fixes avec température de service statique de -40 à 90 °C. Il s’intègre naturellement dans les réseaux moteurs où l’on recherche à la fois une alimentation blindée, une gaine LSZH, une forte section de puissance et une bonne tenue aux contraintes d’environnement. Pour un atelier, une ligne automatisée, un local technique ou une distribution moteur pilotée par variateur, ce câble moteur blindé VFD LSZH 3X95+3G16 mm² 1 kV constitue une réponse technique claire pour concilier alimentation, protection et maîtrise des perturbations électromagnétiques.
