Câble VFD blindé LSZH 1kV 3X25+3G4mm² EMCZH3X25+3G4

Câble VFD blindé LSZH 1kV conçu pour variateurs de fréquence

Le câble VFD blindé LSZH 1kV 3X25+3G4mm² EMCZH3X25+3G4 est destiné à l’alimentation de moteurs pilotés par variateur de fréquence ainsi qu’aux installations où la maîtrise des perturbations électromagnétiques est essentielle. Cette configuration associe 3 conducteurs de puissance de 25 mm² et 3 conducteurs auxiliaires de protection de 4 mm², dans une conception spécialement adaptée aux environnements industriels avec moteurs et pompes à vitesse variable. Il s’intègre naturellement dans les installations fixes demandant un câble souple, blindé et optimisé pour les applications VFD.

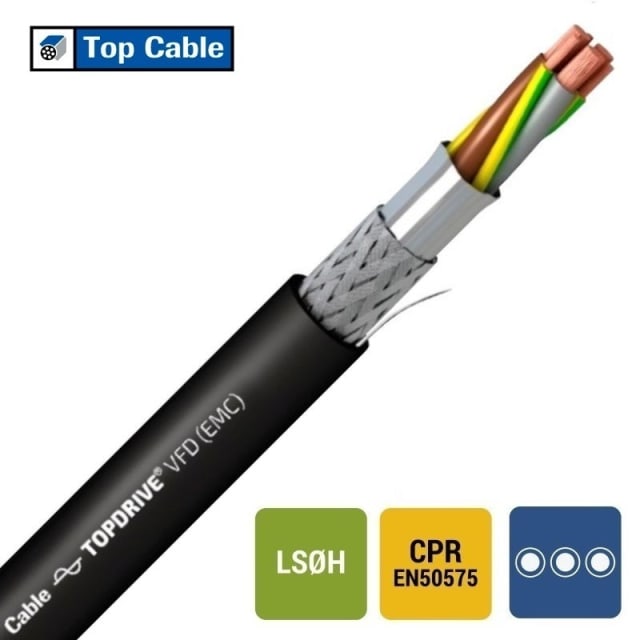

Structure 3X25+3G4 pensée pour limiter les effets EMI

Sa construction symétrique 3+3 participe à une meilleure gestion des courants de mode commun générés par les variateurs. Le blindage présent sur le câble, associé à un fil de continuité, contribue à limiter les effets des interférences électromagnétiques et à réduire les perturbations sur les équipements voisins. Ce point est particulièrement utile lorsque les lignes de puissance cohabitent avec des automatismes, capteurs, armoires de commande ou équipements sensibles. Pour l’installateur, cela signifie une solution plus adaptée aux liaisons moteur dans les architectures industrielles modernes.

Âmes cuivre souples classe 5 et isolation XLPE pour une mise en œuvre maîtrisée

Les conducteurs en cuivre nu de classe 5 apportent la souplesse recherchée pour le cheminement en atelier, en local technique ou en environnement machine. L’isolation principale en XLPE permet une tenue en température du conducteur jusqu’à 90 °C, ce qui convient aux usages soutenus rencontrés sur les départs moteurs. Le câble adopte une géométrie ronde avec un diamètre extérieur approximatif de 22,3 mm, un format pratique pour le tirage, la pose et l’organisation dans les cheminements. Son rayon de courbure minimal de 10 fois le diamètre aide à préparer une installation propre et cohérente avec les contraintes d’encombrement.

Gaine extérieure sans halogène pour les locaux techniques exigeants

La gaine extérieure noire en polyoléfine LSZH combine faible émission de fumée et absence d’halogènes selon IEC 60754-2. En cas d’échauffement important ou d’incident, ce type de composition est recherché pour limiter les fumées opaques et les émanations corrosives. Le câble présente également un faible dégagement de fumée selon IEC 61034-2. Pour les bâtiments tertiaires, industriels ou les zones techniques où la lisibilité des évacuations et la protection des équipements comptent, cette conception constitue un avantage concret par rapport à des gaines standard.

Classement CPR Cca-s1a,d1,a1 pour une intégration plus lisible au projet

Ce câble blindé TOPDRIVE VFD EMCZH bénéficie d’un classement de réaction au feu Cca, avec indices s1a, d1 et a1. En pratique, cela correspond à une contribution maîtrisée au feu, à une très faible production de fumée, à l’absence de gouttelettes enflammées persistantes au-delà de 10 secondes et à une très faible acidité des fumées. Pour le bureau d’études comme pour l’installateur, ce niveau d’information facilite la sélection du bon câble lorsque le projet impose une lecture précise des performances feu et fumées.

Adapté aux installations fixes en ambiance industrielle

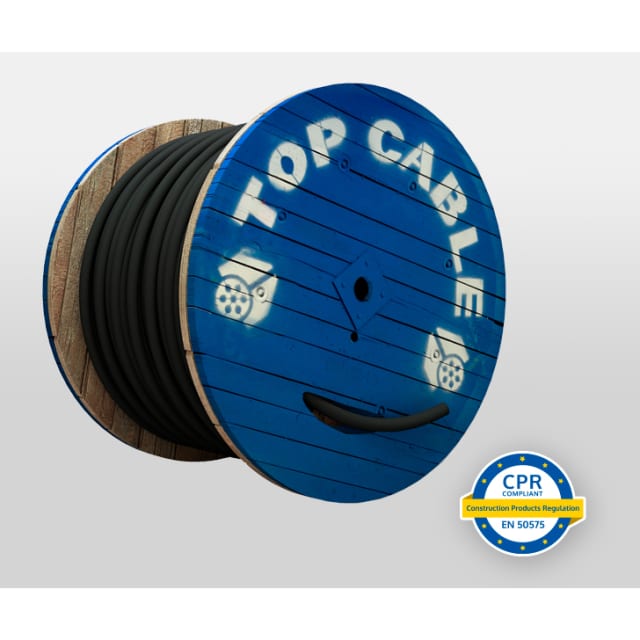

Le câble est prévu pour les installations fixes, avec une plage de service statique de -40 à 90 °C. Il convient donc aux environnements techniques soumis à des écarts thermiques importants, tout en conservant une structure orientée usage industriel. Son poids indicatif de 1135 kg/km permet d’anticiper la manutention et le supportage, tandis que sa livraison en longueur de 500 m sur bobine répond bien aux chantiers nécessitant de longues liaisons moteur sans multiplication des raccords intermédiaires.

Un choix pertinent pour moteurs, pompes et lignes avec contraintes CEM

Ce câble souple industriel blindé s’adresse aux professionnels qui recherchent une liaison 0,6/1 kV adaptée aux moteurs à vitesse variable, aux pompes commandées par variateur et aux installations où la compatibilité électromagnétique ne doit pas être négligée. Grâce à sa combinaison entre conducteurs cuivre souples, isolation XLPE, blindage, gaine LSZH et classification CPR Cca-s1a,d1,a1, il répond aux besoins des installations techniques qui demandent à la fois maîtrise des perturbations, tenue thermique et lisibilité des caractéristiques de pose.
