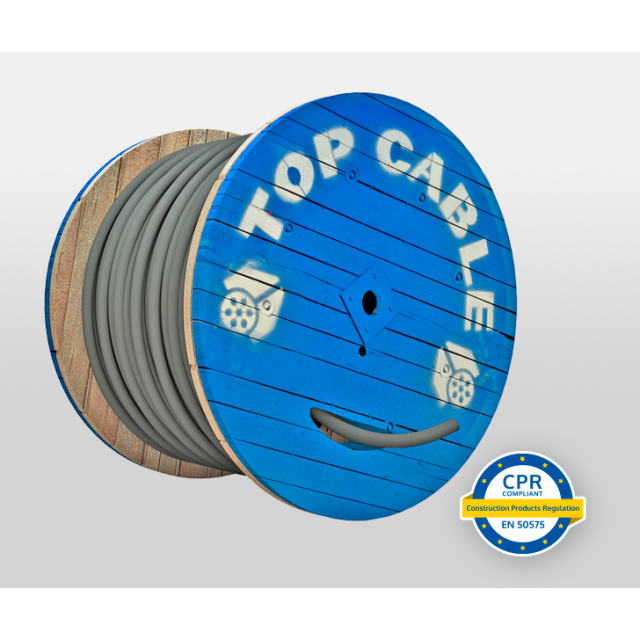

Câble de contrôle blindé Screenflex 4G16 mm² 1 kV

Câble de contrôle blindé 4G16 mm² pour transmission de signaux en environnement perturbé

Le câble de contrôle blindé Screenflex 4G16 mm² 1 kV est conçu pour les liaisons de commande, de mesure et de transmission de signaux lorsque les perturbations électromagnétiques peuvent altérer le bon fonctionnement des équipements. Son architecture blindée le destine aux circuits de contrôle, aux raccordements d’équipements électroniques, aux armoires industrielles et aux installations techniques où la stabilité des signaux est essentielle. Avec sa section de 16 mm² et sa tension nominale 0,6/1 kV, il répond aussi aux besoins de câblage de puissance de commande lorsque souplesse et protection CEM doivent être réunies.

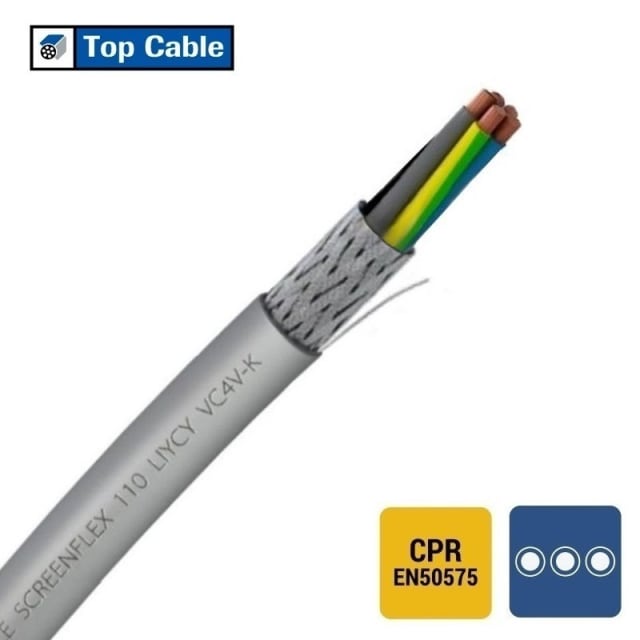

Blindage global feuille + tresse pour limiter les interférences électromagnétiques

Ce modèle Screenflex intègre un blindage global combinant feuille et tresse, une configuration particulièrement adaptée aux environnements où circulent des champs électromagnétiques susceptibles de perturber les signaux transmis. Cette conception aide à préserver la lisibilité des informations de commande et de mesure dans les installations comportant variateurs, automatismes, équipements électroniques ou lignes voisines sensibles. C’est un choix pertinent pour les applications où la continuité fonctionnelle du signal compte autant que la tenue mécanique du câble.

Âmes cuivre souples classe 5 pour un câblage plus pratique

Les 4 conducteurs en cuivre nu de classe 5 offrent une bonne souplesse de mise en œuvre, utile lors du passage en coffret, en cheminement technique ou dans les raccordements nécessitant des rayons de courbure maîtrisés. La présence du conducteur de protection permet l’emploi dans les configurations demandant une continuité de terre intégrée. Le repérage des conducteurs selon HD 308 S2 facilite l’identification au moment du câblage et contribue à un travail plus clair lors des opérations d’installation ou de maintenance.

Isolation et gaine PVC pour les usages de commande en installation fixe

L’isolation des conducteurs en PVC et la gaine extérieure grise en PVC forment un ensemble adapté aux usages de contrôle et de sécurité en installation fixe. La géométrie ronde simplifie le cheminement et apporte une présentation régulière dans les parcours de câble. Son diamètre extérieur d’environ 20,1 mm permet d’anticiper précisément le passage dans les goulottes, presse-étoupes, supports et réservations. Le rayon de courbure minimal de 5 fois le diamètre aide à préparer une pose propre sans contrainte excessive sur la structure du câble.

Tenue en service de -40 à +70 °C pour locaux techniques et installations industrielles

Ce câble Screenflex 4G16 mm² est prévu pour une température de service statique de -40 à +70 °C, ce qui le rend adapté à de nombreuses configurations en locaux techniques, zones d’équipement, armoires, ateliers et installations industrielles protégées. Cette plage d’utilisation permet d’envisager son intégration dans des environnements soumis à des variations thermiques marquées, tout en conservant les caractéristiques attendues d’un câble de commande blindé souple.

Classification CPR Cca pour une intégration cohérente dans les projets exigeants

La gaine grise est associée à une classification de réaction au feu Cca, avec niveaux s3, d1 et a3 selon EN 13501-6. Pour l’installateur comme pour le bureau d’études, cette information facilite la sélection du bon câble en fonction des exigences du chantier et de la documentation technique du projet. Ce positionnement en fait une solution intéressante lorsque l’on recherche un câble de contrôle blindé 1 kV avec une identification claire de ses performances de réaction au feu.

Format 4G16 mm² adapté aux circuits de commande, d’équipements et de sécurité

La configuration 4G16 mm² convient aux liaisons nécessitant quatre conducteurs dont un conducteur de protection, avec une section généreuse pour les applications de commande ou d’alimentation technique associées à des contraintes de blindage. Son poids indicatif de 815 kg/km renseigne utilement sur la préparation logistique, la manutention et le dimensionnement des supports. Pour un projet recherchant un câble de contrôle blindé Screenflex en 1 kV, cette version constitue une réponse technique précise, lisible et adaptée aux installations où la maîtrise des perturbations et la souplesse de pose sont des critères importants.
