Câble de contrôle blindé 4G2,5 mm² 1 kV vert/jaune

Câble de contrôle blindé 4G2,5 mm² 1 kV pour transmission de signaux en environnement perturbé

Ce câble de contrôle blindé 4G2,5 mm² 1 kV de la série SCREENFLEX est conçu pour les liaisons de commande et de transmission de signal exposées aux perturbations électromagnétiques. Sa structure blindée en feuille et tresse aide à limiter l’influence des champs extérieurs sur les signaux transmis, ce qui en fait une solution adaptée aux circuits de contrôle, aux raccordements d’équipements électroniques, aux systèmes informatiques et aux armoires techniques.

Structure 4 conducteurs avec terre intégrée pour les montages de commande

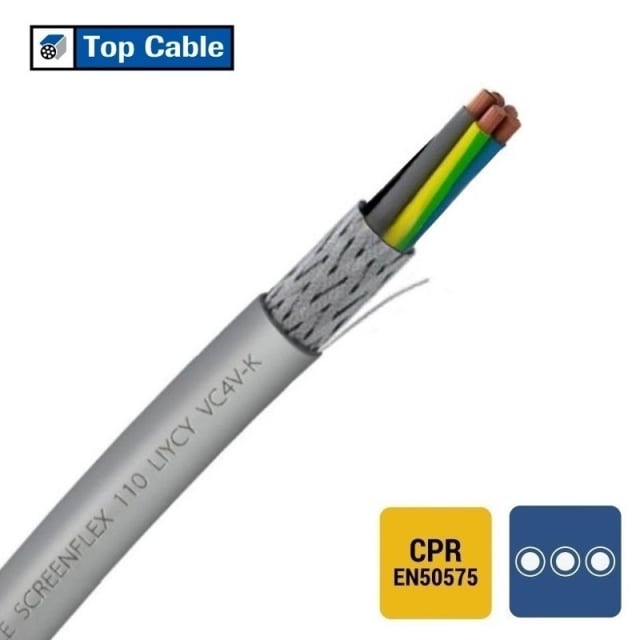

Sa composition 4G2,5 mm² comprend 4 conducteurs souples en cuivre, dont un conducteur de protection vert/jaune. Cette configuration convient particulièrement aux installations où l’alimentation, la commande et la mise à la terre doivent être regroupées dans un seul câble. Le marquage des conducteurs selon HD 308 S2 facilite l’identification lors du câblage et contribue à un repérage plus rapide sur chantier comme en atelier.

Âme cuivre souple classe 5 pour un câblage plus pratique

L’âme en cuivre nu de classe 5 apporte la souplesse attendue pour les travaux de raccordement dans les coffrets, tableaux, machines et ensembles de contrôle. Cette flexibilité simplifie la mise en œuvre dans les passages contraints et accompagne les besoins de courbure lors de l’installation. Avec un rayon de courbure minimal de 5 fois le diamètre extérieur, ce câble s’intègre plus facilement dans les cheminements techniques tout en restant adapté aux usages fixes protégés.

Blindage global feuille + tresse pour préserver l’intégrité des signaux

Le blindage global combine une feuille de protection et une tresse afin de réduire les effets des interférences EMI/RFI sur les liaisons sensibles. Cet atout est particulièrement pertinent dans les environnements industriels, les panneaux de commande et les installations comportant des équipements électriques susceptibles de générer du bruit parasite. Pour les applications de contrôle et de mesure, ce type de construction permet de mieux préserver la continuité et la lisibilité des informations transmises.

Isolation et gaine PVC adaptées aux usages techniques courants

L’isolation des conducteurs en PVC et la gaine extérieure grise en PVC répondent aux besoins classiques des installations de contrôle et de signalisation. La géométrie ronde du câble favorise un passage régulier dans les conduits, goulottes et chemins de câbles. Son diamètre extérieur d’environ 10,2 mm permet d’anticiper plus précisément l’encombrement au moment du choix des accessoires de pose et de protection.

Tension nominale 0,6/1 kV et section 2,5 mm² pour circuits de commande exigeants

Avec une tension nominale Uo/U de 600/1000 V et une section de 2,5 mm², ce câble SCREENFLEX se prête aux applications de commande nécessitant une tenue électrique adaptée à des environnements techniques plus soutenus. Ce niveau de tension, associé à sa conception blindée, en fait un choix pertinent pour relier des équipements de contrôle, des dispositifs électroniques ou des circuits de signal dans lesquels la stabilité de transmission est recherchée.

Comportement au feu classé Cca s3 d1 a3 pour les installations intérieures

Ce câble présente une classification de réaction au feu Cca s3 d1 a3 selon EN 13501-6, avec une gaine grise conforme aux exigences CPR associées à cette famille de produit. Cette donnée est utile pour les projets où le comportement au feu doit être identifié dès la sélection du câble. La température de service statique de -40 à 70 °C permet par ailleurs de couvrir de nombreux contextes d’installation fixes protégés.

Un format pensé pour les armoires, équipements électroniques et circuits de contrôle

Grâce à son blindage, sa souplesse, sa présence d’un conducteur de protection et sa section de 4G2,5 mm², ce câble de contrôle blindé répond aux besoins fréquents des intégrateurs, tableautiers, installateurs et mainteneurs. Il convient dès que plusieurs conducteurs doivent être regroupés dans une seule liaison propre et lisible, avec une protection contre les perturbations extérieures. Son poids indicatif de 180 kg/km aide également à préparer la manutention et l’organisation du chantier pour les longueurs importantes.
