Câble de contrôle blindé PVC 4G10 mm² 1 kV vert/jaune

Câble de contrôle blindé 4G10 mm² pour circuits de commande et transmission de signal

Ce câble de contrôle blindé PVC 4G10 mm² 0,6/1 kV est conçu pour les liaisons de commande, de mesure et de signalisation exposées aux perturbations électromagnétiques. Sa construction SCREENFLEX avec blindage global permet de limiter l’influence des champs extérieurs sur les signaux transmis, ce qui le rend particulièrement adapté aux armoires électriques, équipements électroniques, automatismes, interfaces machine et circuits de contrôle en environnement industriel.

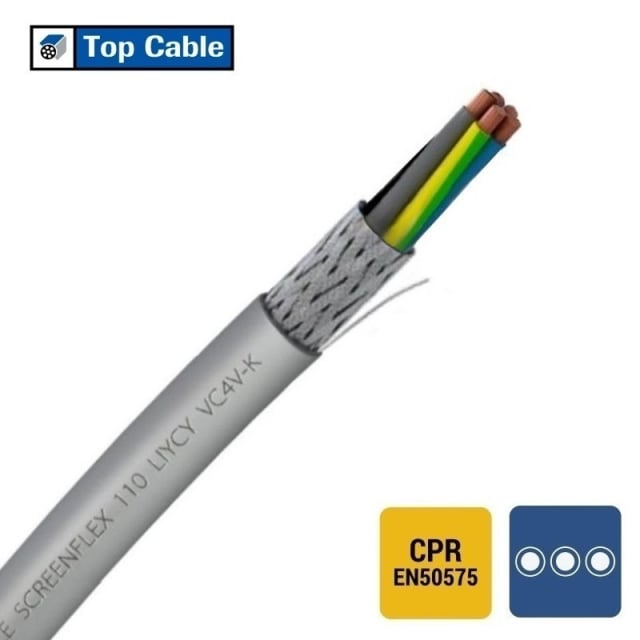

Blindage global feuille + tresse pour limiter les perturbations électriques

La présence d’un blindage global composé d’une feuille et d’une tresse apporte une protection efficace contre les interférences électromagnétiques. Ce point est essentiel lorsque plusieurs câbles cohabitent dans un cheminement technique, à proximité d’appareils de puissance, de moteurs ou d’équipements sensibles. Pour l’installateur, cela signifie une meilleure stabilité des signaux de commande et une intégration plus sereine dans les installations où la compatibilité électromagnétique compte réellement.

Composition 4G10 avec conducteur de protection intégré

Sa configuration 4G10 comprend 4 conducteurs de 10 mm², dont un conducteur de protection vert/jaune. Le marquage des conducteurs selon HD 308 S2 facilite l’identification lors du câblage et réduit les risques d’erreur au raccordement. Cette architecture convient aux applications nécessitant à la fois alimentation de commande, retour d’information et continuité de protection, tout en conservant une lecture claire des conducteurs pendant la pose et la maintenance.

Âme cuivre souple classe 5 pour une pose plus pratique

L’âme en cuivre nu de classe 5 offre une bonne souplesse d’utilisation pour les opérations de tirage, de cheminement et de raccordement. Cette conception facilite le travail dans les coffrets, goulottes, chemins de câbles et passages techniques où la maniabilité du câble est un critère concret. Avec un diamètre extérieur approximatif de 17,5 mm et un rayon de courbure minimal de 5 fois le diamètre, ce câble reste adapté aux installations fixes demandant une mise en œuvre propre et maîtrisée.

Isolation et gaine PVC pour les installations fixes en ambiance technique

L’isolation des conducteurs en PVC et la gaine extérieure PVC grise répondent aux usages courants des câbles de commande blindés pour installation fixe. La géométrie ronde favorise un passage régulier dans les parcours techniques et une tenue homogène du câble. La plage de température de service statique de -40 à +70 °C permet son emploi dans de nombreuses ambiances techniques, en intérieur comme dans des zones protégées soumises à des variations thermiques.

Tension nominale 0,6/1 kV pour les applications de commande de niveau industriel

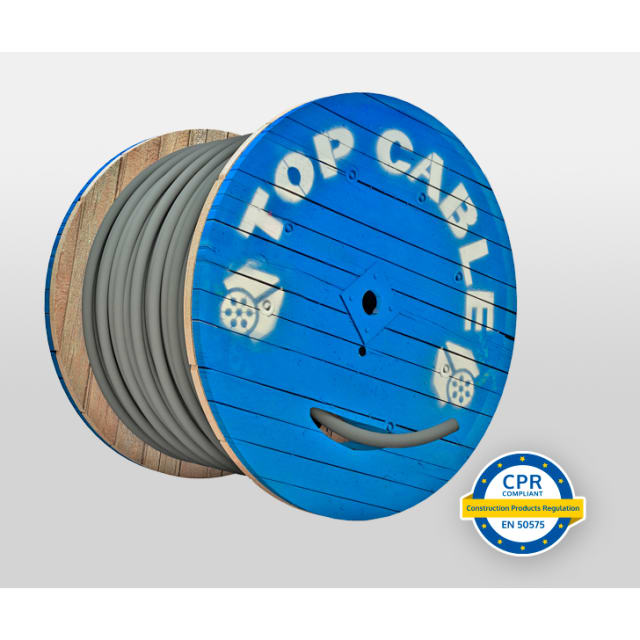

Avec une tension nominale Uo/U de 600/1000 V, ce câble blindé 1 kV se positionne sur des usages de commande et de raccordement nécessitant une réserve adaptée aux environnements industriels. Il convient lorsque l’on recherche un câble de contrôle souple, blindé et dimensionné pour transporter des signaux ou liaisons de commande avec une section de 10 mm². Son poids de 570 kg/km est également un repère utile pour anticiper manutention, touret et contraintes de pose sur chantier.

Réaction au feu CPR Cca s3 d1 a3 pour les cheminements techniques

Ce modèle dispose d’un classement CPR Cca s3 d1 a3 selon EN 13501-6. Pour le professionnel, cela apporte une information claire sur son comportement déclaré en réaction au feu dans les installations concernées par cette classification. La gaine grise associée à cette version permet de sélectionner plus facilement le bon câble de contrôle blindé pour les projets où les caractéristiques de pose, de blindage et de classement feu doivent être prises en compte dès la préparation du matériel.
