Câble de contrôle blindé PVC 4G4 mm² 1 kV vert/jaune

Câble de contrôle blindé pour transmissions de signal sensibles

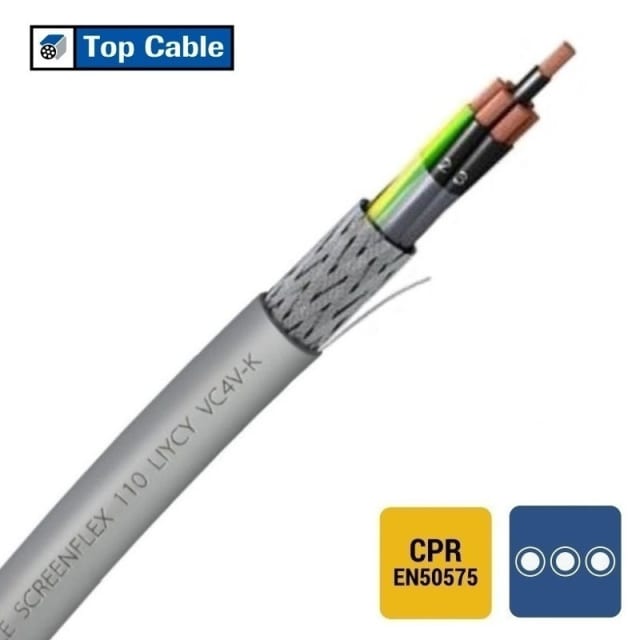

Ce câble de contrôle blindé PVC 4G4 mm² 1 kV avec conducteur vert/jaune est conçu pour les liaisons où la stabilité du signal doit être préservée en présence de perturbations électromagnétiques. Il s’intègre particulièrement bien dans les circuits de commande, les raccordements d’équipements électroniques, les installations de pilotage et certains ensembles informatiques ou de mesure. Son architecture blindée de type SCREENFLEX LiYCY VC4V-K répond aux besoins des environnements techniques où les tensions induites peuvent perturber les informations transmises.

Blindage global feuille plus tresse pour limiter les interférences

Le blindage global associant feuille aluminium-polyester et tresse de cuivre constitue un vrai avantage pour les applications de contrôle et de sécurité. Cette conception permet de réduire l’influence des champs électromagnétiques extérieurs sur les conducteurs internes, ce qui aide à maintenir une transmission plus propre des signaux de commande. Pour un câble installé à proximité d’équipements électriques, d’armoires, de moteurs ou de lignes de puissance, cette structure blindée apporte une réponse adaptée aux contraintes de compatibilité électromagnétique.

Composition 4G4 mm² avec conducteur de protection intégré

Avec ses 4 conducteurs de 4 mm² en cuivre souple classe 5, ce câble facilite les raccordements lorsque la flexibilité reste importante au moment de la pose. La présence d’un conducteur de protection vert/jaune est un point clé pour les montages nécessitant une continuité de terre intégrée au câble. Le repérage des conducteurs selon HD 308 S2 simplifie également l’identification lors du câblage, ce qui contribue à une mise en œuvre plus claire dans les circuits de commande et d’alimentation associée.

Isolation et gaine PVC pour une pose industrielle polyvalente

L’isolation des conducteurs en PVC et la gaine extérieure PVC grise conviennent aux usages courants en environnement industriel ou technique. La gaine grise ronde offre une présentation propre pour les cheminements en coffret, en goulotte, sur chemin de câble ou dans des installations fixes protégées. Le cuivre nu utilisé pour l’âme conductrice favorise une bonne conductivité, tandis que la souplesse de l’ensemble facilite les passages et le raccordement sur équipements, borniers et organes de commande.

Tenue en service adaptée aux installations fixes et protégées

Ce câble de contrôle blindé 0,6/1 kV est prévu pour une tension nominale Uo de 600 V et U de 1000 V. Il fonctionne dans une plage de température statique de -40 à 70 °C, ce qui le rend compatible avec de nombreuses configurations d’installation intérieure ou technique protégée. Son diamètre extérieur d’environ 12,6 mm et son rayon de courbure minimal de 5 fois le diamètre sont à prendre en compte pour préparer les passages, les rayons de sortie d’armoire et l’implantation dans les zones de câblage serrées.

Réaction au feu CPR pour les projets exigeant un niveau déclaré

Ce modèle dispose d’une classification CPR avec réaction au feu Cca, ainsi que des niveaux s3, d1 et a3. Pour les professionnels qui doivent sélectionner un câble avec performances déclarées selon EN 13501-6 et marquage CPR EN 50575, cette information est essentielle dans le choix du bon produit pour les infrastructures techniques, les bâtiments tertiaires ou les ensembles industriels. La gaine grise s’inscrit dans cette logique d’identification des versions destinées aux applications avec exigence de comportement au feu documenté.

Format souple et pratique pour les liaisons de commande

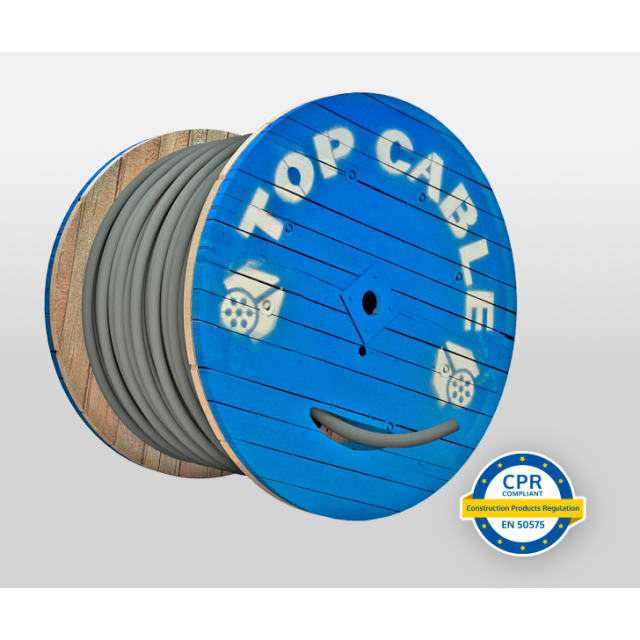

Grâce à sa construction souple, ce câble s’adapte bien aux liaisons entre armoires, capteurs, organes de contrôle et équipements électroniques. Son poids de 275 kg/km donne un bon repère pour anticiper la manutention sur chantier et l’organisation des longueurs. Le format rond favorise une pose régulière, tandis que la section 4 mm² permet d’envisager des raccordements de commande ou de sécurité nécessitant une capacité de transport supérieure à celle des petits câbles de signal classiques.

Un choix pertinent pour armoires, automatismes et équipements techniques

Ce câble blindé PVC 4G4 mm² avec terre intégrée convient lorsque l’on recherche à la fois une bonne souplesse de pose, un blindage efficace et une tension nominale élevée pour des applications de commande. Il trouve naturellement sa place dans les automatismes, les circuits de pilotage, les ensembles électrotechniques, les connexions d’équipements sensibles et les installations où la maîtrise des perturbations électromagnétiques est un critère de sélection important.
