Câble de contrôle blindé Screenflex 4G4 mm² 1 kV

Câble de contrôle blindé 4G4 mm² pour transmission de signal et alimentation de commande

Le câble de contrôle blindé Screenflex 4G4 mm² 1 kV est conçu pour les liaisons de commande, de signal et d’alimentation de circuits où la présence de perturbations électromagnétiques peut nuire au bon fonctionnement des équipements. Cette configuration 4 conducteurs avec conducteur de protection intégré convient particulièrement aux armoires, machines, équipements électroniques, circuits de pilotage et installations industrielles nécessitant à la fois une bonne tenue électrique et une protection contre les interférences.

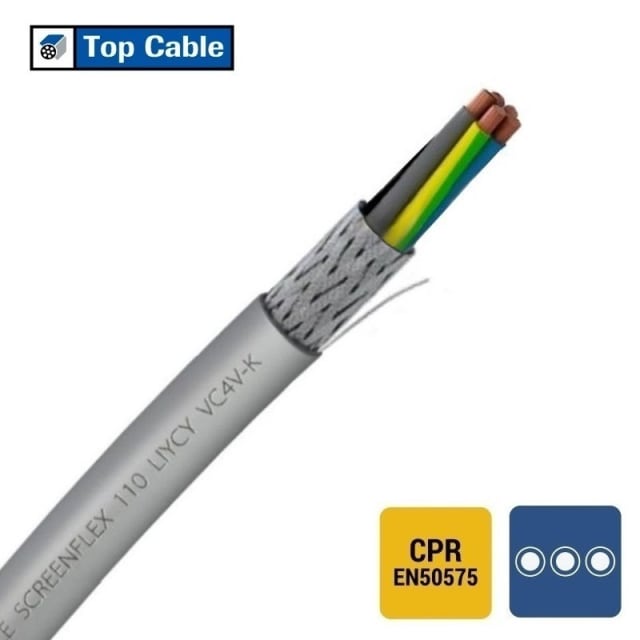

Blindage global feuille + tresse pour limiter les perturbations électromagnétiques

Son blindage global combinant feuille et tresse constitue un atout central pour les environnements techniques exposés aux parasites. Il contribue à réduire l’influence des champs électromagnétiques extérieurs sur les signaux transmis et aide également à limiter les émissions vers les câbles voisins. Ce type de construction est particulièrement pertinent lorsque des conducteurs de commande ou de mesure cheminent à proximité d’équipements sensibles, de variateurs, de tableaux ou d’appareillages électroniques.

Âmes cuivre souples classe 5 pour un câblage plus pratique

Les 4 conducteurs en cuivre nu de section nominale 4 mm² sont réalisés en classe 5 souple, ce qui facilite la mise en œuvre dans les coffrets, passages techniques et raccordements d’équipements. Cette souplesse aide à réaliser des cheminements plus confortables, notamment lorsque le câble doit être guidé dans des rayons contrôlés ou dans des installations compactes. Le repérage des conducteurs selon HD 308 S2, avec conducteur de protection, simplifie également l’identification au moment du raccordement.

Isolation et gaine PVC pour usage courant en environnement technique

L’isolation des conducteurs en PVC et la gaine extérieure grise en PVC forment un ensemble adapté aux usages de contrôle et de sécurité en installation fixe. La géométrie ronde du câble favorise une pose régulière et une manipulation nette. Avec un diamètre extérieur d’environ 12,6 mm, ce câble Screenflex conserve un bon équilibre entre robustesse de construction et encombrement maîtrisé, ce qui le rend adapté aux passages en goulottes, chemins de câbles, armoires et équipements industriels.

Tension nominale 0,6/1 kV pour circuits de commande et liaisons techniques

Ce câble affiche une tension nominale Uo/U de 600/1000 V, ce qui le destine aux applications de commande et d’alimentation technique dans lesquelles une tenue jusqu’à 1 kV est requise. La section 4G4 mm² permet d’envisager des liaisons de contrôle avec conducteur de protection intégré tout en conservant une réserve adaptée à des usages techniques plus exigeants qu’un simple câble de signal basse section. Il s’intègre ainsi dans des installations où la continuité de service et la stabilité de transmission sont recherchées.

Pose fixe, rayon de courbure maîtrisé et plage de température étendue

Pour la mise en œuvre, le rayon de courbure minimal est de 5 fois le diamètre extérieur, soit un critère utile pour préparer correctement les passages et éviter les contraintes mécaniques inutiles. Le câble est prévu pour une température de service statique de -40 à +70 °C, ce qui permet son intégration dans de nombreux environnements techniques intérieurs ou protégés. Son poids d’environ 275 kg/km donne également une indication utile pour anticiper la manutention, le déroulage et le dimensionnement des supports.

Classification CPR Cca s3 d1 a3 pour les projets attentifs au comportement au feu

Le câble de contrôle blindé Screenflex 4G4 mm² bénéficie d’une classification de réaction au feu Cca selon EN 13501-6, avec niveaux s3, d1 et a3. Cette information est importante pour les installateurs et bureaux techniques qui doivent sélectionner un câble en tenant compte du comportement au feu du produit dans le bâtiment. Elle permet d’orienter le choix vers une solution blindée de commande intégrant des caractéristiques clairement identifiées pour les projets où cette donnée fait partie des critères de sélection.

Un choix pertinent pour les armoires, machines et réseaux de commande sensibles

Grâce à sa construction blindée, sa section 4G4 mm², sa souplesse de câblage et sa tension nominale 1 kV, ce câble Screenflex répond aux besoins des installations de commande exposées aux interférences. Il convient particulièrement aux raccordements entre armoires et équipements, aux circuits de contrôle de machines, aux connexions d’équipements électroniques et aux liaisons techniques demandant une bonne séparation vis-à-vis des perturbations. Pour l’acheteur professionnel comme pour l’installateur, il offre une solution claire et cohérente lorsqu’un câble blindé de commande avec terre intégrée est nécessaire.
