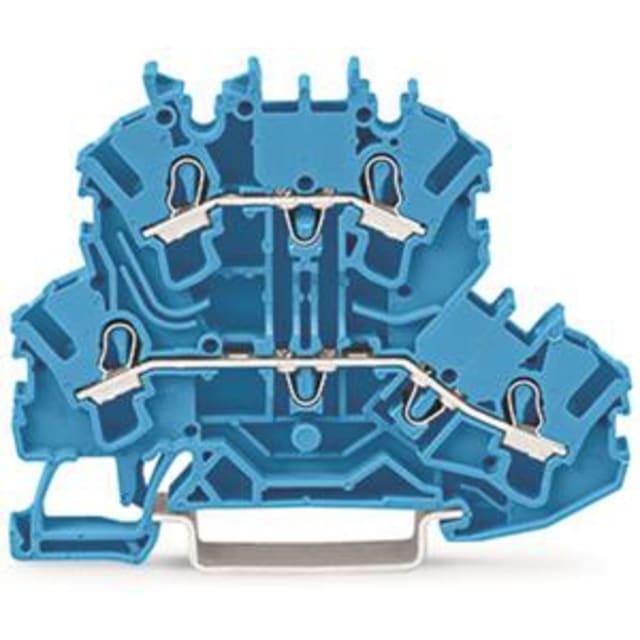

WAGO Borne de passage à deux étages bleu 2002-2204

Borne de passage à deux étages pour rail DIN en tableau électrique

La WAGO 2002-2204 est une borne de passage à deux étages de la série TOPJOB S, conçue pour le câblage structuré des tableaux électriques sur rail DIN 35 mm. Son format compact permet de réaliser des répartitions nettes et lisibles tout en optimisant l’espace disponible dans l’armoire. La version bleue facilite en plus l’identification visuelle des circuits lors du repérage et des opérations de maintenance.

Architecture à deux niveaux pour gagner de la place sans compliquer le câblage

Grâce à sa conception à deux étages avec deux réglettes par étage, cette borne permet de traiter davantage de conducteurs dans une largeur de seulement 5,2 mm. C’est un vrai atout pour les montages denses, lorsque la place sur rail est comptée mais que la lisibilité du cheminement des fils doit rester maîtrisée. Ce type de borne convient particulièrement aux borniers de passage en coffret, aux armoires de commande et aux ensembles de distribution où l’organisation des départs est essentielle.

Connexion Push-in CAGE CLAMP pour un raccordement rapide et propre

Cette borne WAGO utilise le raccordement à ressort à cage Push-in CAGE CLAMP sur ses deux niveaux. Ce système simplifie l’insertion des conducteurs et favorise un câblage rapide, régulier et propre, notamment en série sur des équipements de tableau. Il accepte plusieurs types de fils selon les sections prévues, ce qui aide à intégrer la borne dans des montages variés sans multiplier les références de bornes sur le rail.

Compatibilité avec plusieurs types de conducteurs en 2,5 mm²

La borne accepte les conducteurs monofilares de 0,75 à 4 mm², les conducteurs multifilaires de 0,25 à 2,5 mm² ainsi que les conducteurs à brins fins de 0,25 à 4 mm² sans gaine et de 0,75 à 2,5 mm² avec gaine. Cette plage de raccordement la rend adaptée aux besoins courants en câblage d’armoire, en liaisons de commande ou en distribution interne. Elle est prévue pour les conducteurs en cuivre, ce qui correspond aux usages les plus fréquents en appareillage et câblage de tableau.

Caractéristiques électriques adaptées aux circuits de passage

Avec un courant assigné de 24 A et une tension de dimensionnement de 500 V, cette borne de passage à deux étages répond aux exigences des liaisons de câblage en tableau pour de nombreux usages techniques. Son principe de borne de passage N/N permet de réaliser des traversées de conducteurs claires et bien ordonnées, avec une lecture logique des potentiels sur plusieurs niveaux lorsque la compacité du bornier devient un critère important.

Format compact et montage direct sur rail DIN 35 mm

Prévue pour un montage sur rail DIN 35 x 15 ou 35 x 7,5, la WAGO 2002-2204 s’intègre facilement dans les coffrets et armoires standards. Ses dimensions contenues, avec une hauteur de 69,7 mm et une faible largeur, facilitent l’implantation dans des ensembles où chaque millimètre compte. Cette compacité permet d’augmenter la densité de raccordement sans alourdir l’agencement général du tableau.

Corps isolant thermoplastique et tenue en température pour environnements techniques

Le corps isolant en thermoplastique et la température de service jusqu’à 105 °C en font une borne adaptée aux environnements de câblage technique où la stabilité dimensionnelle et la tenue aux contraintes thermiques sont importantes. Cette configuration est intéressante pour les tableaux et armoires soumis à des conditions d’exploitation soutenues, tout en conservant un appareillage de raccordement sobre, compact et simple à intégrer.

Un choix pertinent pour le repérage des neutres et les borniers organisés

Sa couleur bleue en fait une solution particulièrement pratique pour constituer des rangées de bornes de passage dédiées au neutre ou pour distinguer immédiatement certaines fonctions dans le tableau. Pour l’installateur comme pour le mainteneur, ce repérage visuel accélère la lecture du bornier et contribue à une organisation plus claire de l’ensemble. Dans une armoire électrique, cette borne WAGO TOPJOB S aide ainsi à combiner densité, lisibilité et logique de câblage.
