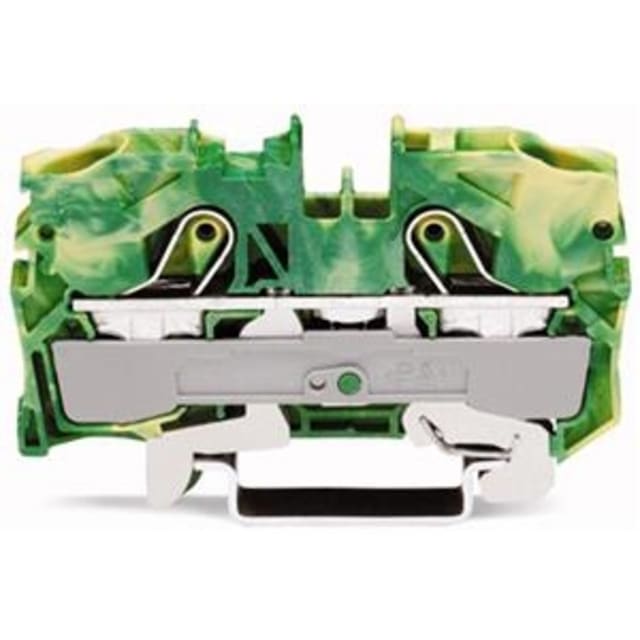

Borne de terre 2 conducteurs 10 mm² pour rail DIN en tableau électrique

Cette borne de terre 2 conducteurs 10 mm² est conçue pour le raccordement des conducteurs de protection dans les tableaux électriques et ensembles de distribution sur rail DIN 35 mm. Son format vert/jaune permet une identification immédiate de la fonction de mise à la terre, tandis que sa conception à 1 étage avec 2 points de connexion facilite l’organisation d’un câblage propre, lisible et rapide à exploiter en maintenance.

Raccordement à ressort à cage pour une connexion simple et régulière

Le double mode de raccordement à ressort à cage de type Push-in CAGE CLAMP s’adapte aux interventions de câblage recherchant un geste de pose direct et maîtrisé. Cette technologie convient aux conducteurs monofiliaires, multifilaires et à brins fins dans les plages indiquées par le fabricant, ce qui apporte davantage de souplesse lors du montage de borniers de terre dans une armoire, un coffret ou un tableau de répartition.

Compatible avec plusieurs types de conducteurs jusqu’à 10 mm²

Cette borne accepte les conducteurs monofiliaires de 2,5 à 16 mm², les conducteurs multifilaires de 0,5 à 10 mm² ainsi que les conducteurs à brins fins sans gaine de 0,5 à 16 mm². Pour les conducteurs à brins fins avec gaine, la plage de raccordement va de 2,5 à 10 mm². Ce niveau de compatibilité permet de couvrir de nombreux besoins de distribution et de mise à la terre, aussi bien pour des départs de tableaux que pour des liaisons de protection internes.

Format compact 10 mm pour optimiser l’encombrement sur le rail

Avec une largeur de 10 mm, une hauteur de 67,8 mm et une profondeur de 36,9 mm, cette borne de terre offre un bon compromis entre capacité de raccordement et maîtrise de l’espace disponible sur le rail. Ce gabarit est particulièrement intéressant pour conserver une implantation claire dans les tableaux électriques où chaque module compte, tout en gardant une bonne accessibilité lors du repérage et des opérations de câblage.

Adaptée aux environnements techniques avec fonction PEN et usage Ex e II

Cette borne intègre une fonction PEN et convient aux applications Ex e II selon les données produit du fabricant. Elle répond ainsi aux besoins des installations exigeant une borne de protection dédiée, clairement repérée et compatible avec des configurations techniques spécifiques. Le marquage latéral et central contribue également à une identification plus rapide des circuits et à une meilleure lecture du bornier dans les ensembles de distribution.

Montage sur rail DIN 35 mm avec corps isolant thermoplastique

Prévue pour un montage sur rail DIN 35 mm, cette borne trouve naturellement sa place dans les armoires et tableaux électriques standards. Son corps isolant en thermoplastique est associé à une température de service annoncée jusqu’à 105 °C, ce qui la rend adaptée aux environnements de câblage où la tenue thermique du composant entre en compte dans le choix du matériel. Une plaque de fermeture est nécessaire pour finaliser correctement l’ensemble du bornier.

Une borne de terre TOPJOB S pensée pour un câblage de tableau clair et efficace

Dans une réalisation de tableau, cette borne de terre de la série TOPJOB S se distingue par son usage ciblé : raccorder deux conducteurs de protection avec une implantation nette, un repérage évident et une compatibilité étendue avec les sections courantes. Elle constitue un choix pertinent pour structurer les liaisons de terre, simplifier l’intégration sur rail DIN et obtenir un bornier de protection cohérent dans les applications de distribution électrique.
