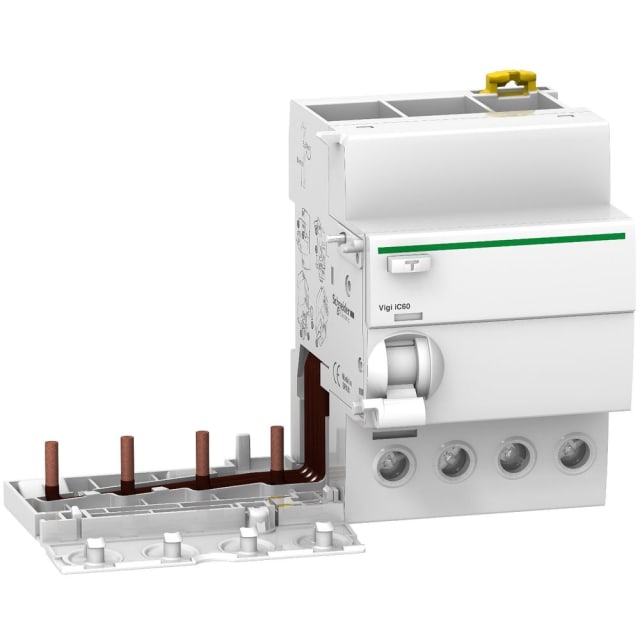

Bloc différentiel Vigi iC60 4P 63A 30mA AC A9V11463

Bloc différentiel 4 pôles pour protection complémentaire des circuits triphasés

Le bloc différentiel Vigi iC60 4P 63A 30mA type AC est un module additionnel conçu pour être associé aux disjoncteurs de la gamme compatible iC60. Il ajoute une fonction de détection des défauts d’isolement afin de renforcer la protection des personnes et des circuits dans les tableaux électriques triphasés. Avec ses 4 pôles et son calibre de 63 A, il convient aux installations 400 à 415 V en courant alternatif, lorsque l’on recherche une protection différentielle instantanée de 30 mA.

Sensibilité 30 mA type AC pour la détection des défauts de courant alternatif

Sa sensibilité de 30 mA permet une coupure rapide en cas de fuite à la terre, adaptée à la protection complémentaire des personnes contre les contacts indirects et à la limitation des risques liés aux défauts d’isolement. La technologie différentielle de type AC est prévue pour la détection des courants de défaut alternatifs sinusoïdaux. Ce positionnement en fait une solution cohérente pour de nombreux circuits en environnement tertiaire ou résidentiel, dès lors que le type de charge installé correspond bien à une protection différentielle AC.

Format additif Vigi iC60 pensé pour l’association avec un disjoncteur modulaire compatible

Ce bloc différentiel n’est pas un appareil autonome : il vient se monter avec un disjoncteur modulaire compatible de la famille iC60 ou Acti9 Reflex iC60 afin de constituer un ensemble de protection complet. Cette architecture permet d’ajouter la fonction différentielle sans changer toute la philosophie du tableau et facilite le choix d’une protection adaptée selon le calibre, le nombre de pôles et le niveau de sensibilité recherchés. C’est une configuration particulièrement pertinente pour les tableaux nécessitant une protection modulaire claire et bien organisée sur rail DIN.

Déclenchement instantané et repérage visuel de l’origine du défaut

Le déclenchement sans temporisation maximale de 0 ms favorise une réaction immédiate au défaut différentiel. En pratique, cela contribue à isoler rapidement le circuit concerné. La présence d’un indicateur mécanique en face avant facilite aussi le diagnostic au tableau : l’identification visuelle de l’appareil déclenché est plus directe lors des opérations d’exploitation ou de maintenance. Pour l’installateur comme pour l’exploitant, ce confort de lecture est appréciable dans les coffrets comportant plusieurs départs protégés.

Caractéristiques électriques adaptées aux tableaux de distribution exigeants

Ce bloc différentiel affiche une tension assignée d’emploi de 400 à 415 V, une fréquence 50/60 Hz, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Sa résistance aux courants de choc de 0,25 kA accompagne les contraintes rencontrées dans les installations de distribution. Avec un degré de pollution 3 et une plage de fonctionnement de -5 à +60 °C, il s’intègre dans des environnements techniques où la stabilité d’exploitation et la cohérence des protections sont déterminantes.

Raccordement pratique pour conducteurs rigides ou souples

Le raccordement accepte des conducteurs monofilaires de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm², ce qui laisse une bonne latitude pour s’adapter aux sections courantes rencontrées dans les tableaux électriques. Cette capacité de connexion facilite l’intégration dans des coffrets neufs comme en rénovation, notamment lorsque l’on doit composer avec différentes sections selon l’alimentation, les peignes, les liaisons internes ou les départs protégés.

Encombrement modulaire et intégration soignée dans le tableau

Son format modulaire sur rail DIN et sa largeur de 7 pas de 9 mm permettent une implantation lisible dans l’enveloppe. Le degré de protection IP20, porté à IP40 une fois installé dans un coffret, correspond à une utilisation en tableau correctement intégré. Avec une puissance dissipée de 2,3 W, ce bloc différentiel s’insère dans une logique de distribution où la maîtrise de l’encombrement, la lisibilité des appareillages et la cohérence de montage sont essentielles.

Un choix précis pour compléter une protection Acti9 en 63 A tétrapolaire

Ce modèle s’adresse aux professionnels et acheteurs avertis qui recherchent un bloc différentiel Acti9 Vigi iC60 en version 4P, 63 A, 30 mA, type AC, sans réglage de sensibilité ni temporisation. Son positionnement est clair : compléter un disjoncteur compatible avec une protection différentielle instantanée dédiée aux installations en courant alternatif. Pour éviter toute erreur de sélection, il est important de valider la compatibilité avec l’appareil associé, le schéma de distribution, le type de réseau et surtout la classe différentielle attendue selon les usages du circuit à protéger.
