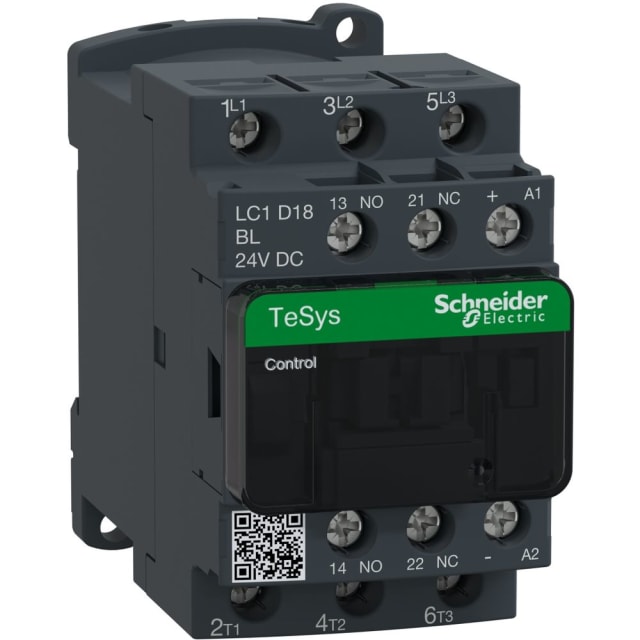

Contacteur tripolaire 18A 24V CC 1NO 1NC LC1D18BL

Contacteur tripolaire 18A pour commande de moteurs et charges de puissance

Ce contacteur tripolaire TeSys Deca est conçu pour la commande de circuits de puissance en environnement tertiaire et industriel. Sa configuration 3 pôles à 3 contacts principaux normalement ouverts convient parfaitement au pilotage de moteurs triphasés, avec un calibre de 18 A en AC-3 à 400 V. Il s’intègre dans les armoires et ensembles de distribution où l’on recherche une commande électrique nette, lisible et adaptée aux applications de démarrage et de coupure de charges.

Bobine 24 V CC adaptée aux circuits de commande en courant continu

La bobine de commande en 24 V CC répond aux besoins des installations utilisant une alimentation de contrôle en courant continu, notamment dans les coffrets automatisés, les armoires de process ou les systèmes avec interface relais et automate. Cette exécution permet de sélectionner la bonne version sans risque de confusion avec les variantes en tension alternative. Pour le câblage de commande, ce point est essentiel afin de conserver la cohérence de l’ensemble de l’installation.

Configuration auxiliaire 1NO 1NC pour les retours d’état et verrouillages

Le contact auxiliaire intégré 1NO 1NC apporte une vraie souplesse au câblage de commande. Il permet par exemple de réaliser un retour d’information, un auto-maintien, une signalisation ou un verrouillage électrique dans un schéma de marche/arrêt. Cette présence d’auxiliaires intégrés évite souvent d’ajouter immédiatement un bloc complémentaire pour les fonctions de base, ce qui simplifie l’implantation et facilite la lecture du schéma.

Pouvoir d’utilisation cohérent pour les applications moteur

Ce modèle est donné pour 18 A en AC-3 à 400 V, avec une puissance de service de 7,5 kW dans cette configuration. Il peut également être utilisé sur charges plus sévères selon les valeurs prévues en AC-4, avec 9 A à 400 V et 4 kW. Ces caractéristiques en font un choix pertinent pour la commande de moteurs lorsque le dimensionnement impose de respecter précisément la catégorie d’emploi, en distinguant bien les usages de manœuvre standard et les sollicitations plus exigeantes.

Raccordement à vis pour un câblage clair et maîtrisé

Le raccordement principal à vis reste une solution appréciée dans les tableaux électriques pour sa simplicité de mise en œuvre et sa bonne tenue dans les opérations de câblage classiques. Il facilite la connexion des conducteurs de puissance et de commande dans les opérations d’installation, de maintenance ou de remplacement. Pour les monteurs d’armoires, ce type de connexion permet un serrage direct et un repérage pratique des départs et arrivées.

Format compact pour intégration en armoire électrique

Avec des dimensions de 45 mm de largeur, 77 mm de hauteur et 95 mm de profondeur, ce contacteur conserve un encombrement contenu pour une intégration rationnelle dans les coffrets et tableaux. Ce format aide à organiser les départs moteurs et les zones de commande sans surcharger l’espace disponible. Il convient particulièrement aux montages où la place doit être optimisée tout en gardant une implantation propre et accessible.

Une référence TeSys Deca adaptée aux besoins de maintenance et d’extension

Issu de la gamme TeSys Deca, ce contacteur s’inscrit dans une famille largement utilisée pour l’équipement et la maintenance des armoires électriques. Pour l’exploitant comme pour l’installateur, cela facilite l’identification de l’appareil recherché lors d’un remplacement, d’une extension de départ moteur ou d’une remise à niveau d’un ensemble existant. C’est un choix adapté lorsque l’on souhaite conserver une architecture de commande homogène autour d’un contacteur tripolaire 18A 24V CC avec auxiliaires intégrés.
