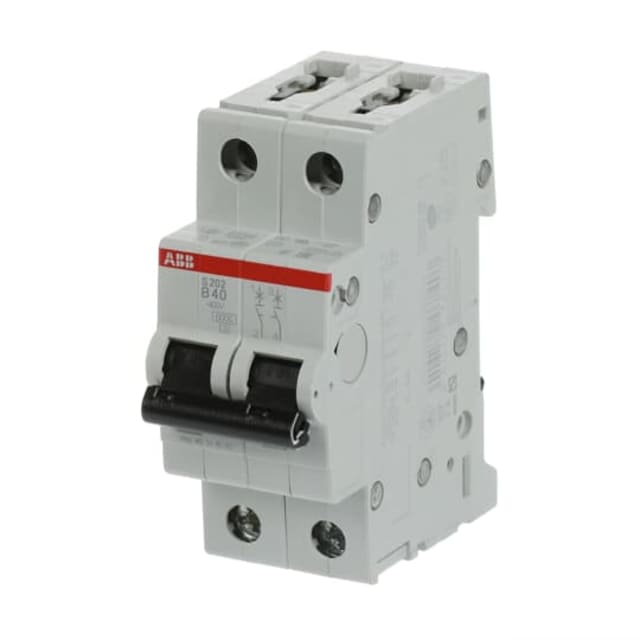

Disjoncteur bipolaire 40A courbe B 6kA 2CDS252001R0405

Protection bipolaire 40 A pour circuits AC/DC

Ce disjoncteur bipolaire 40 A courbe B est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits sur deux pôles protégés. Son format 2 modules permet une intégration propre dans un tableau électrique modulaire, avec une tension de dimensionnement de 400 V et une compatibilité en courant AC/DC. Il convient aux installations où une coupure bipolaire nette et une protection calibrée à 40 A sont recherchées.

Courbe B adaptée aux déclenchements rapides sur circuits sensibles

La courbe de déclenchement B convient particulièrement aux circuits présentant de faibles pointes d’appel au démarrage. Elle permet un déclenchement plus rapide qu’une courbe C en cas de surintensité, ce qui en fait un choix pertinent pour certaines lignes d’éclairage, circuits de commande ou usages nécessitant une protection réactive. Ce positionnement technique aide à sélectionner un appareillage cohérent avec la nature réelle du circuit à protéger.

Pouvoir de coupure 6 kA pour la protection des tableaux modulaires

Avec un pouvoir de coupure assigné de 6 kA selon EN 60898 à 230 V et 400 V, ce disjoncteur modulaire répond aux besoins de protection courants en distribution terminale. Les valeurs Icu indiquées selon IEC 60947-2, jusqu’à 20 kA à 230 V et 10 kA à 400 V, renforcent sa lecture technique pour les environnements où la coordination des protections doit être clairement identifiée. Sa classe de limitation énergétique 3 participe également à une meilleure maîtrise de l’énergie laissée passer en cas de défaut.

Format 2 modules pratique pour coffrets et tableaux électriques

Sa largeur de 2 unités de division et sa profondeur totale de 69 mm facilitent son intégration dans les coffrets et tableaux modulaires. Le raccordement accepte des conducteurs monofiliaires de 0,75 à 35 mm² et des conducteurs multifilaires de 0,75 à 25 mm², ce qui laisse une bonne souplesse pour la mise en œuvre sur différents types de câblage. Cette plage de raccordement est appréciable pour les installations neuves comme pour les interventions de remplacement.

Conçu pour une exploitation stable en environnement technique courant

Ce modèle fonctionne sur une plage de fréquence de 50 à 60 Hz et supporte une température ambiante de service de -25 à +55 °C. Sa tension d’isolement Ui de 440 V et sa tenue aux chocs Uimp de 4 kV apportent des repères utiles pour l’intégration dans une distribution modulaire cohérente. La catégorie de surtension 3, le degré de pollution 3 et l’indice de protection IP20 correspondent aux exigences habituelles d’un appareillage destiné à être installé dans un tableau adapté.

Protection bipolaire sans neutre raccordé

Ce disjoncteur possède 2 pôles au total et 2 pôles protégés, sans conducteur neutre à connecter. Cette configuration est importante pour éviter toute confusion au moment du choix, notamment lorsqu’il faut distinguer un véritable bipolaire protégé d’un appareil avec neutre simplement commuté. Pour l’installateur, cela permet de cibler précisément le bon produit selon l’architecture du circuit et le schéma de protection prévu.

Solution modulaire de la série S200 pour extensions d’appareillage

Issu de la série S200, ce disjoncteur peut recevoir des dispositifs supplémentaires compatibles, ce qui facilite les évolutions de tableau et les besoins d’accessoirisation. Il s’intègre naturellement dans une logique de distribution modulaire où la lisibilité, l’encombrement maîtrisé et la cohérence de gamme comptent autant que les caractéristiques électriques. Pour un achat en ligne, cela apporte une identification claire du produit et simplifie le choix d’un disjoncteur bipolaire 40 A courbe B 6 kA réellement adapté à l’installation.
