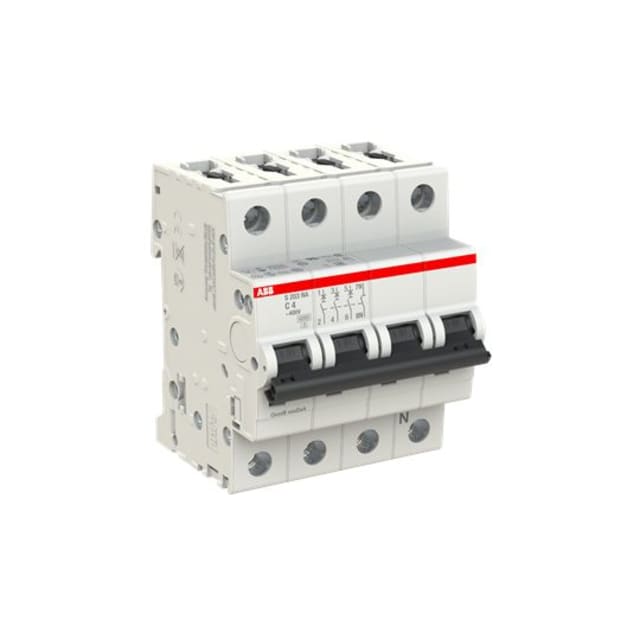

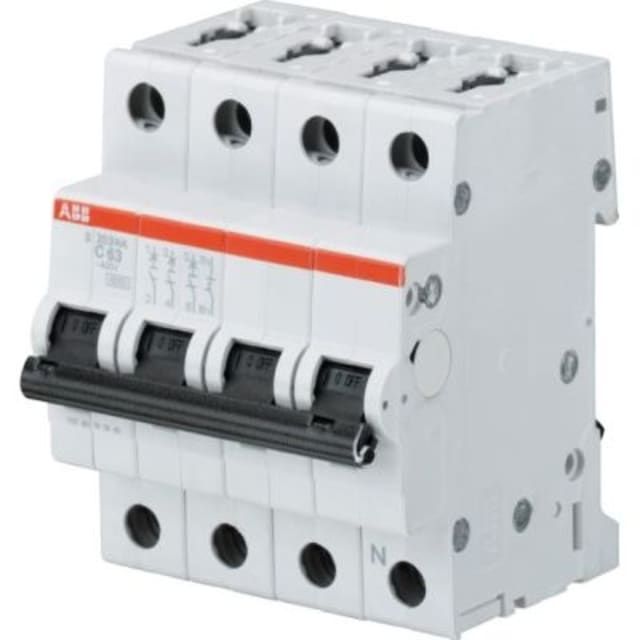

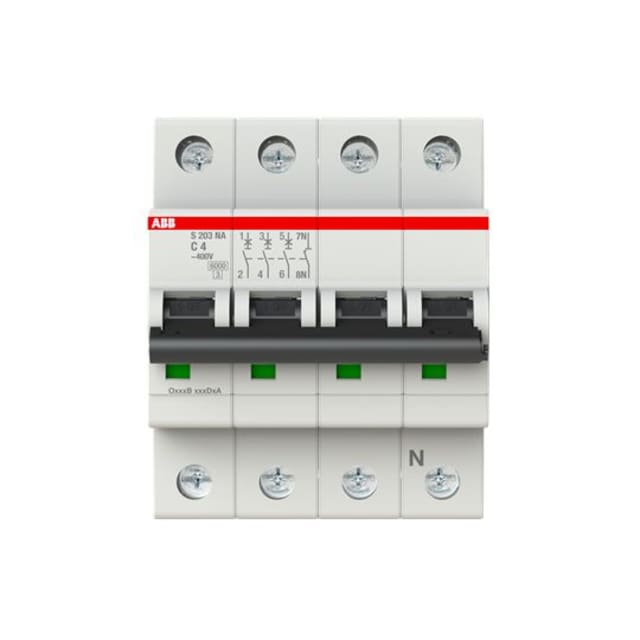

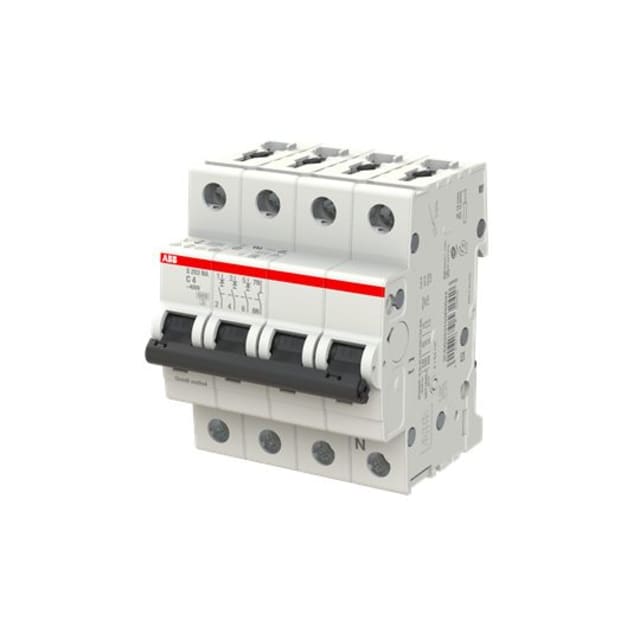

Disjoncteur 3P+N 4A courbe C 6kA 2CDS253103R0044

Disjoncteur 3P+N 4A courbe C 6kA pour la protection des départs triphasés avec neutre

Ce disjoncteur modulaire 3P+N 4A courbe C est conçu pour la protection des circuits triphasés avec neutre dans les tableaux de distribution. Sa configuration à 4 pôles au total, avec 3 pôles protégés et neutre raccordé, convient aux installations où la coupure simultanée des phases et la présence du neutre sont nécessaires. Avec un calibre de 4 A, il s’adapte particulièrement aux départs de faible intensité, aux circuits techniques dédiés et à certaines alimentations de commande ou de protection en environnement tertiaire et industriel léger.

Courbe C 4A : un bon choix pour les circuits avec appels de courant modérés

La courbe de déclenchement C permet d’absorber les pointes de courant au démarrage mieux qu’une courbe plus sensible, tout en conservant une protection efficace contre les surcharges et les courts-circuits. En 4 A, ce modèle est pertinent lorsque le circuit à protéger doit rester précisément calibré sans surdimensionnement, par exemple pour des départs de commande, des auxiliaires, certains petits équipements triphasés ou des lignes nécessitant une protection fine.

Pouvoir de coupure 6 kA et tenue renforcée pour une protection modulaire performante

Ce disjoncteur affiche un pouvoir de coupure assigné de 6 kA selon EN 60898 à 230 V comme à 400 V, ce qui répond aux besoins courants en protection modulaire dans les tableaux basse tension. Il dispose également d’un pouvoir de coupure Icu de 10 kA à 400 V et de 20 kA à 230 V selon IEC 60947-2, apportant une lecture technique intéressante pour les applications où l’on souhaite aligner le choix du matériel avec des exigences d’exploitation plus étendues. Sa classe de limitation énergétique 3 contribue à réduire l’énergie laissée passer en cas de défaut.

Format 4 modules pour une intégration propre dans le tableau électrique

Avec une largeur de 4 unités de division et une profondeur totale de 69 mm, ce disjoncteur s’intègre facilement dans les coffrets et armoires modulaires. Son format quadripolaire simplifie l’organisation des protections lorsqu’un seul appareil doit regrouper les trois phases et le neutre. Cette architecture est appréciée pour obtenir un repérage plus clair, une distribution plus lisible et un câblage plus cohérent dans les tableaux de protections et de distribution électrique.

Raccordement souple ou rigide pour une mise en œuvre adaptée au chantier

Ce modèle accepte des conducteurs monofilares de 0,75 à 35 mm² et des conducteurs multifilaires de 0,75 à 25 mm². Cette plage de raccordement laisse de la souplesse au moment du câblage, aussi bien pour des départs de petite section que pour des liaisons plus robustes selon la configuration du tableau. La présence du neutre à connexion permet de répondre aux schémas de distribution nécessitant un appareillage 3P+N cohérent, sans multiplier les accessoires de coupure.

Tenue électrique adaptée aux environnements de distribution courants

Prévu pour une tension de dimensionnement de 400 V, avec une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV, ce disjoncteur est dimensionné pour les usages classiques de distribution modulaire en courant alternatif 50 à 60 Hz. Sa catégorie de surtension 3 et son degré de pollution 3 le rendent adapté à une installation dans des environnements électriques usuels de tableau, lorsque le choix du matériel doit rester cohérent avec les contraintes réelles d’exploitation.

Un appareillage pensé pour durer dans les tableaux techniques

Ce disjoncteur fonctionne dans une plage de température ambiante de -25 à +55 °C, ce qui facilite son intégration dans de nombreux locaux techniques. Son indice de protection IP20 correspond à un usage en tableau ou enveloppe adaptée. La possibilité d’ajouter des dispositifs supplémentaires permet aussi de faire évoluer l’appareillage selon les besoins du projet, par exemple pour associer des accessoires de signalisation ou de commande lorsque l’architecture du tableau l’exige.
