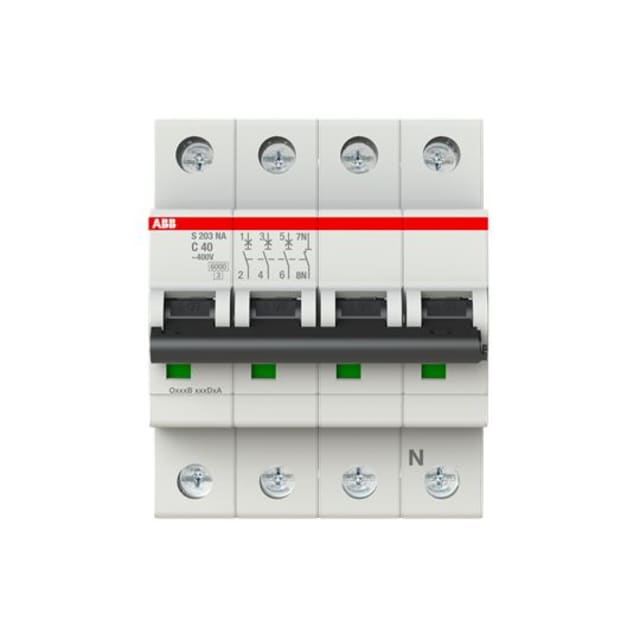

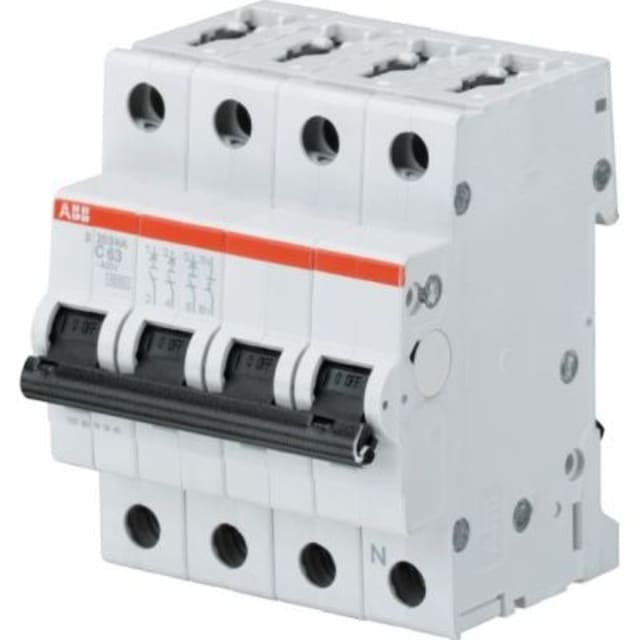

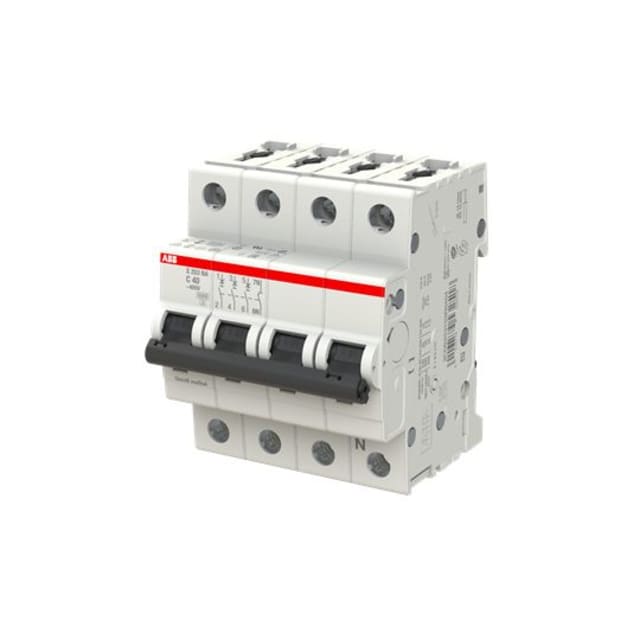

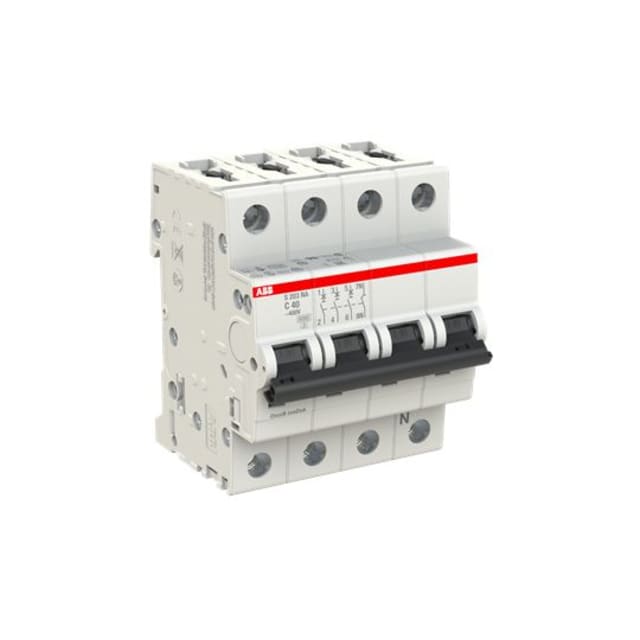

Disjoncteur 3P+N 40A courbe C 6kA 2CDS253103R0404

Disjoncteur 3P+N 40A courbe C pour la protection des départs triphasés avec neutre

Ce disjoncteur modulaire 3P+N 40A courbe C est conçu pour protéger efficacement les circuits triphasés avec neutre dans les tableaux de distribution. Son calibre de 40 A convient aux départs de puissance nécessitant une protection stable contre les surcharges et les courts-circuits, tout en conservant un format modulaire adapté aux coffrets et armoires électriques. La configuration quadripolaire avec neutre raccordé permet une intégration cohérente dans les installations où la distribution impose trois phases et un conducteur neutre.

Courbe C adaptée aux usages courants et aux appels de courant modérés

La courbe de déclenchement C est particulièrement indiquée pour les circuits présentant des pointes de courant modérées à la mise sous tension. Elle convient par exemple à de nombreux départs alimentant des équipements, des circuits terminaux techniques ou certains récepteurs avec appel de courant maîtrisé. Ce positionnement en fait un choix pertinent lorsqu’il faut concilier protection des conducteurs et compatibilité avec des charges plus exigeantes qu’un circuit purement résistif.

Pouvoir de coupure 6 kA en norme EN 60898 avec performances renforcées en IEC 60947-2

Ce modèle offre un pouvoir de coupure assigné de 6 kA selon EN 60898, à 230 V comme à 400 V, pour la protection des installations basse tension en environnement modulaire. Il dispose également de valeurs Icu de 20 kA à 230 V et 10 kA à 400 V selon IEC 60947-2, ce qui apporte une lecture technique précise pour les applications où la coordination des protections et l’analyse du niveau de court-circuit sont déterminantes. Cette double lecture normative facilite le choix du bon appareil selon le contexte du tableau.

Format 4 modules pour une implantation nette dans le tableau

Avec une largeur de 4 unités de division et une profondeur totale de 69 mm, ce disjoncteur s’intègre facilement dans un tableau modulaire en optimisant l’espace disponible. La présence de 4 pôles au total, dont 3 pôles protégés et un neutre à connexion, répond aux besoins des distributions triphasées avec neutre sans multiplier les appareillages. Pour le monteur, ce format simplifie le repérage, la cohérence d’implantation et la lisibilité des protections dans le coffret.

Raccordement souple pour différentes sections de conducteurs

Ce disjoncteur accepte des conducteurs monofilares de 0,75 à 35 mm² ainsi que des conducteurs multifilaires de 0,75 à 25 mm². Cette plage de raccordement permet de s’adapter à de nombreuses configurations de câblage en tableau, qu’il s’agisse d’alimentations, de départs de distribution ou de liaisons vers d’autres équipements. Pour l’installateur, cette compatibilité apporte davantage de souplesse au moment du choix des sections et de l’organisation du câblage.

Caractéristiques électriques prévues pour les réseaux AC/DC et les environnements techniques courants

Ce modèle fonctionne en AC/DC, avec une tension de dimensionnement de 400 V, une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Sa fréquence de 50 à 60 Hz couvre les usages habituels en distribution modulaire. Sa catégorie de surtension 3 et son degré de pollution 3 le destinent à des environnements techniques courants, tandis que son indice de protection IP20 rappelle qu’il est conçu pour être installé dans une enveloppe adaptée.

Un disjoncteur modulaire pensé pour la continuité d’intégration en tableau

Issu de la série S200, ce disjoncteur quadripolaire peut recevoir des dispositifs supplémentaires, ce qui facilite l’évolution du tableau selon les besoins d’exploitation ou de signalisation. Sa classe de limitation énergétique 3 participe à une gestion efficace des contraintes liées aux défauts, et sa plage de température de fonctionnement de -25 à +55 °C autorise son usage dans de nombreuses conditions d’installation. Pour un tableau de protection et de distribution électrique, il constitue une solution claire pour sécuriser un départ triphasé + neutre en 40 A avec courbe C.
