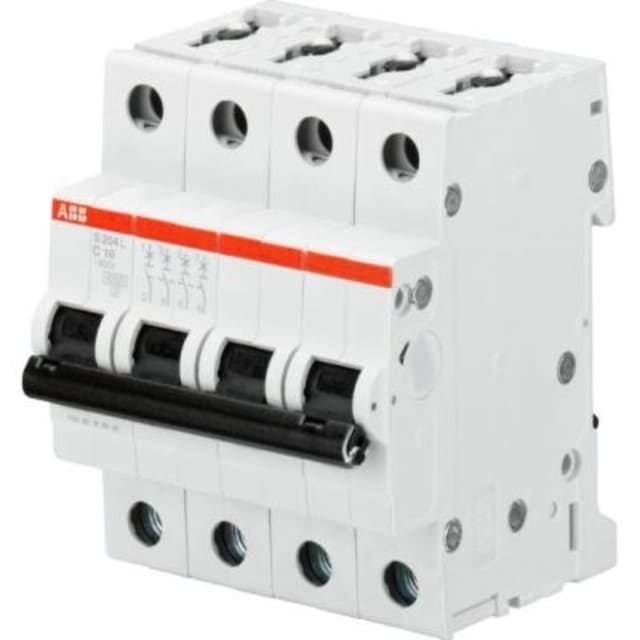

Disjoncteur 4P 16A courbe C 4,5kA S204L-C16

Disjoncteur quadripolaire 16A courbe C pour la protection des circuits triphasés

Ce disjoncteur modulaire 4P 16A courbe C est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits sur des installations en courant alternatif. Sa configuration quadripolaire avec 4 pôles protégés convient particulièrement aux départs triphasés nécessitant une coupure simultanée de l’ensemble des conducteurs actifs. Avec son calibre de 16 A, il trouve naturellement sa place dans les tableaux de distribution pour alimenter des circuits de puissance modérée, en environnement résidentiel, tertiaire ou technique.

Courbe C adaptée aux charges courantes avec appel de courant modéré

La courbe de déclenchement C permet de protéger efficacement les circuits alimentant des équipements présentant un courant d’appel modéré au démarrage. Elle convient donc aux usages les plus fréquents en distribution électrique, notamment pour des lignes alimentant des charges mixtes, des petits moteurs, des auxiliaires ou des équipements usuels de tableau. Ce profil de déclenchement apporte un bon équilibre entre continuité de service et protection du circuit, tout en restant adapté à une exploitation classique en 400 V AC.

Pouvoir de coupure 4,5 kA selon EN 60898 et performances de coupure renforcées

Ce modèle dispose d’un pouvoir de coupure assigné de 4,5 kA selon EN 60898 à 230 V comme à 400 V, ce qui répond aux besoins courants des installations modulaires. Il présente également un pouvoir de coupure Icu de 10 kA à 230 V et 6 kA à 400 V selon IEC 60947-2, ce qui en fait une solution pertinente lorsque l’on recherche un appareil modulaire capable de s’intégrer dans des tableaux nécessitant une lecture technique claire des performances. Sa classe de limitation énergétique 3 contribue par ailleurs à réduire les effets thermiques et dynamiques liés au défaut.

Format 4 modules pour intégration simple dans le tableau électrique

Avec une largeur de 4 unités de division et une profondeur totale de 69 mm, ce disjoncteur 4 pôles s’intègre facilement sur rail dans les coffrets et tableaux modulaires. Son encombrement maîtrisé permet d’optimiser l’organisation de la distribution tout en conservant une implantation lisible des protections. Ce format est particulièrement intéressant pour les tableaux où chaque module compte, sans compromis sur la fonction de coupure quadripolaire.

Raccordement souple ou rigide pour une mise en œuvre pratique

Le raccordement accepte des conducteurs monofiliaires de 0 à 35 mm² et des conducteurs multifilaires de 0 à 25 mm², ce qui facilite l’adaptation aux différentes architectures de câblage rencontrées en armoire ou en tableau. Cette plage de connexion permet de travailler aussi bien sur des départs de section courante que sur des liaisons nécessitant une réserve de compatibilité au niveau du bornier. L’appareil ne prévoit pas de conducteur neutre à connexion dédiée, ce qui doit être pris en compte lors du choix de la protection selon la structure exacte du circuit.

Conçu pour un usage en distribution AC avec bonne tenue électrique

Prévu pour une tension de dimensionnement de 400 V en courant alternatif, ce disjoncteur bénéficie d’une tension d’isolement Ui de 440 V et d’une tenue aux chocs Uimp de 4 kV. Ces caractéristiques en font un composant adapté aux ensembles de distribution où la tenue électrique de l’appareillage doit rester cohérente avec les contraintes du tableau. Sa catégorie de surtension 3 et son degré de pollution 2 renforcent sa pertinence pour les installations intérieures de distribution modulaire.

Protection modulaire adaptée aux environnements techniques courants

Ce disjoncteur présente un indice de protection IP20 et une plage de fonctionnement de -25 à +55 °C, ce qui le rend compatible avec les conditions d’exploitation habituellement rencontrées dans les coffrets et tableaux électriques. Il peut en outre recevoir des dispositifs supplémentaires, un point utile pour faire évoluer l’appareillage en fonction des besoins de signalisation, de commande ou d’auxiliaires. Pour un achat sans erreur, ce modèle est particulièrement indiqué lorsque vous recherchez un disjoncteur 4P 16A courbe C 4,5 kA au format modulaire pour la protection et la distribution électrique.
