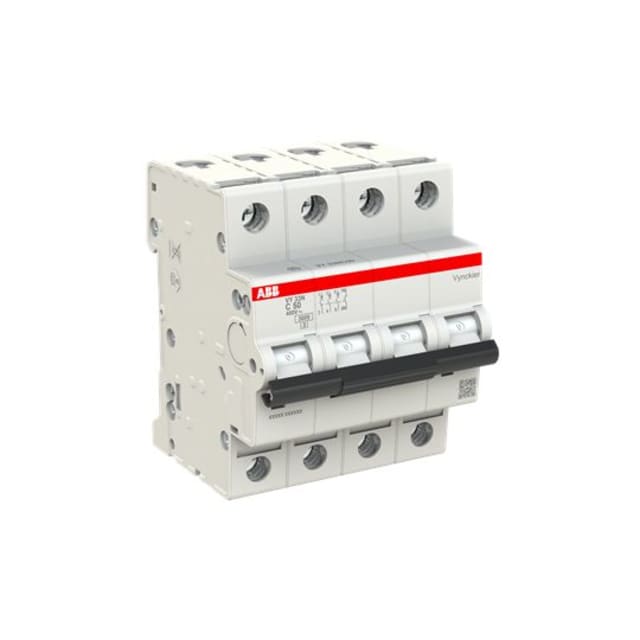

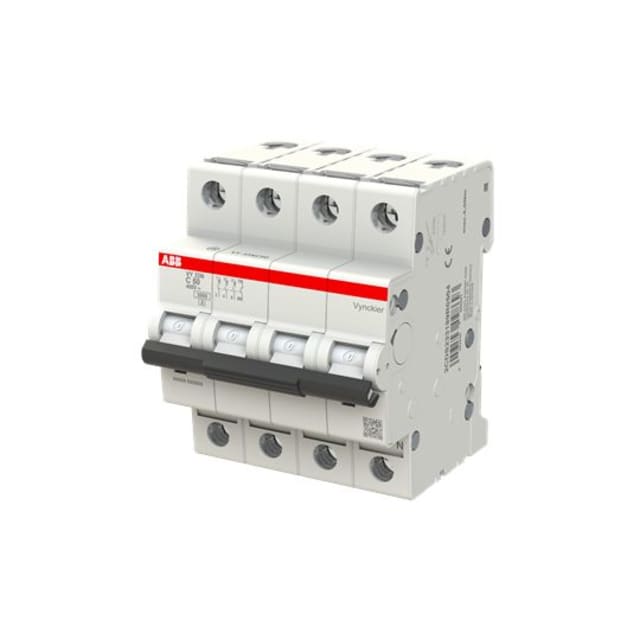

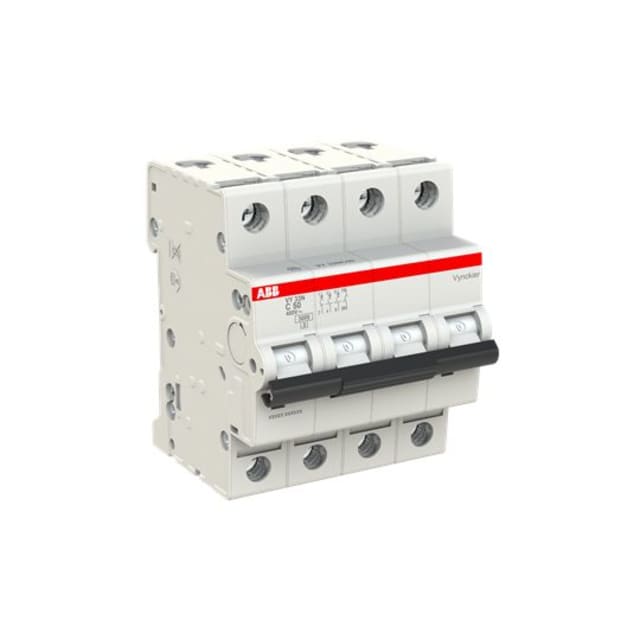

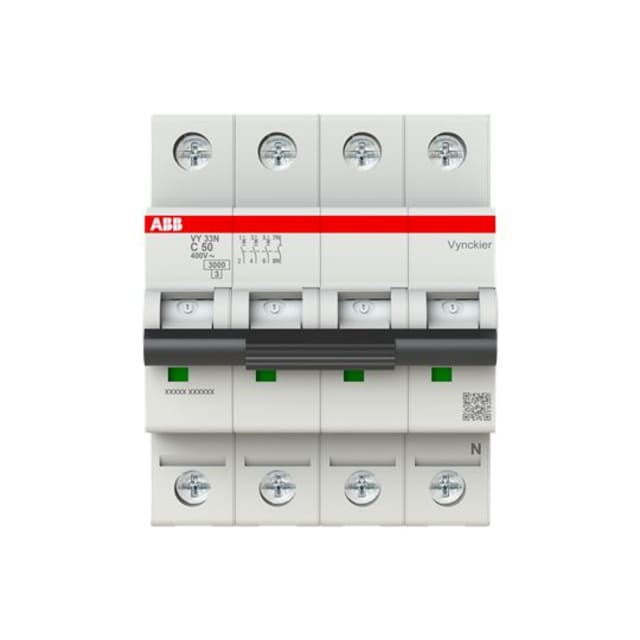

Disjoncteur 3P+N 50A courbe C 3kA 2CDS233189R0504

Disjoncteur 3P+N 50A conçu pour la protection des circuits triphasés avec neutre

Ce disjoncteur modulaire 3P+N 50A courbe C est adapté à la protection contre les surcharges et les courts-circuits dans les tableaux électriques alimentant des circuits triphasés avec neutre. Sa configuration à 4 pôles avec 3 pôles protégés et neutre raccordé permet une intégration cohérente sur des installations de distribution en 400 V AC, tout en conservant un encombrement de 4 modules seulement sur rail DIN.

Courbe C 50A pour les usages courants en distribution électrique

Avec un courant nominal de 50 A et une courbe de déclenchement C, ce modèle convient aux circuits présentant des appels de courant modérés au démarrage, comme c’est fréquemment le cas sur de nombreux équipements et départs de distribution. Ce calibrage permet de protéger efficacement la ligne sans être réservé à des usages trop spécifiques, ce qui en fait un choix pertinent pour les installations résidentielles étendues, les locaux techniques et de nombreuses applications tertiaires.

Pouvoir de coupure 3 kA et conformité aux usages modulaires du tableau

Son pouvoir de coupure assigné de 3 kA à 230 V et 400 V, selon les indications techniques fournies, répond aux besoins des installations où le niveau de court-circuit attendu reste compatible avec cette valeur. Il s’intègre dans une logique de protection modulaire normalisée, avec des références de performance également indiquées selon IEC 60947-2 et EN 60898. La classe de limitation d’énergie 3 participe à une meilleure maîtrise des effets thermiques et dynamiques lors d’un défaut.

Format 4 modules pour une integration simple dans le coffret

Sa largeur de 4 unités de division facilite le repérage de l’encombrement dans le tableau et simplifie l’organisation des départs triphasés. La profondeur totale de 69 mm permet une implantation adaptée aux coffrets modulaires usuels. Ce format compact est particulièrement utile lorsqu’il faut conserver une distribution lisible, propre et bien structurée, sans sacrifier la fonction 3P+N.

Raccordement souple ou rigide jusqu’à 35 mm²

Ce disjoncteur accepte aussi bien les conducteurs monofilaires que multifilaires de 0,75 à 35 mm². Cette plage de raccordement apporte de la souplesse au moment du câblage, que ce soit pour des départs de puissance, des liaisons de répartition ou des reprises en coffret. Le neutre à connexion dédiée renforce la compatibilité avec les architectures triphasées + neutre et aide à maintenir un câblage clair dans les ensembles de protection et de distribution.

Comportement electrique adapte au 400 V AC et aux conditions courantes d’exploitation

Prévu pour une tension de dimensionnement de 400 V en courant alternatif, ce modèle fonctionne sur une fréquence de 50 à 60 Hz. Sa tension d’isolement Ui de 440 V et sa tenue aux chocs Uimp de 4 kV apportent des caractéristiques cohérentes pour un appareillage modulaire destiné au tableau. La catégorie de surtension 3 et le degré de pollution 3 confirment son positionnement pour des environnements d’installation classiques en distribution électrique.

Un choix pertinent pour tableau electrique residentiel ou tertiaire leger

Ce disjoncteur quadripolaire répond aux besoins des professionnels et installateurs qui recherchent un appareil modulaire 3P+N 50A courbe C pour protéger un départ triphasé avec neutre, tout en conservant un encombrement réduit et des caractéristiques lisibles. Son indice de protection IP20, sa plage de fonctionnement de -25 à +55 °C et la possibilité d’ajouter des dispositifs complémentaires en font une solution pratique pour composer un tableau électrique structuré, évolutif et techniquement cohérent.
