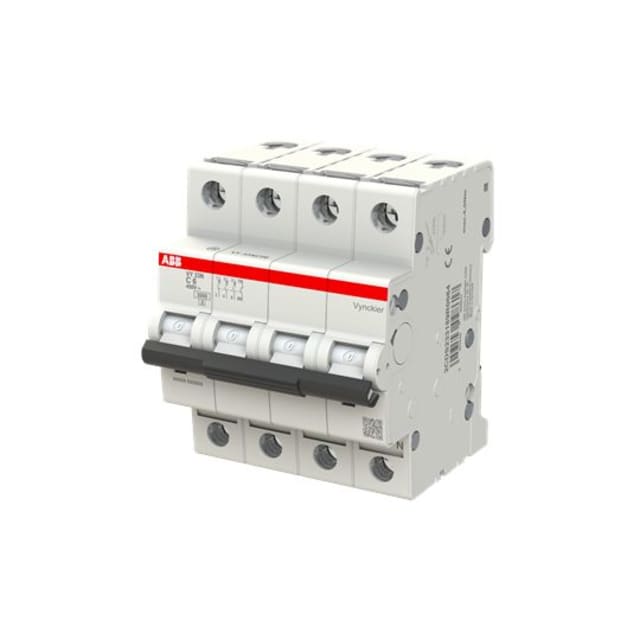

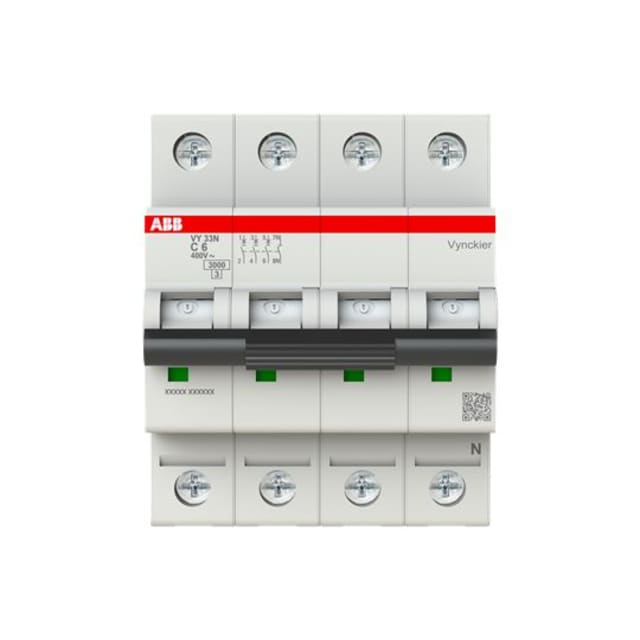

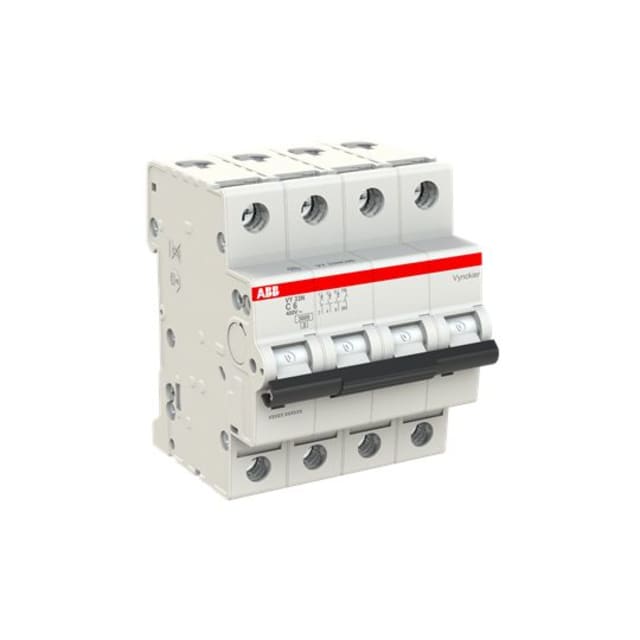

Disjoncteur Vynckier 3P+N courbe C 6A VY30 3kA
Disjoncteur modulaire Vynckier 3P+N, courbe C, 6 A, 4 modules, pouvoir de coupure 3 kA, pour protection et distribution des circuits en 400 V AC.
37.16€ HTVA
19 en stock
19 en stock
| Quantité | Prix HTVA | Remise |
|---|---|---|
| 0-2 | 37.16€ | 0% |
| 3-5 | 36.42€ | 2% |
| 6-10 | 36.05€ | 3% |
| 11+ | 35.68€ | 4% |
| Référence | Produit | Nombre de pôles (total) | Courant nominal | Conducteur neutre à connection | Disponibilité | Prix HTVA |
|---|---|---|---|---|---|---|
| 7675945 |
Réf. 7675945
Disjoncteur Vynckier 3P+N courbe C 6A VY30 3kA
Modèle sélectionné
|
4 | 6 A | oui | En stock | 37.16€ HTVA par 1 pièce En stock |
| 7675923 |
Réf. 7675923
Disjoncteur 2P 6A courbe C 3kA VY30 2CDS232089R0064
|
2 | 6 A | non | En stock | 9.39€ HTVA par 1 pièce En stock |
| 7675934 |
Réf. 7675934
Disjoncteur triphasé VY30 3kA courbe C 6A 2CDS233089R0064
|
3 | 6 A | non | En stock | 30.25€ HTVA par 1 pièce En stock |
| 7675946 |
Réf. 7675946
Disjoncteur 3P+N 10A courbe C 3kA VY30 2CDS233189R0104
|
4 | 10 A | oui | En stock | 38.65€ HTVA par 1 pièce En stock |
| 7675947 |
Réf. 7675947
Disjoncteur 3P+N courbe C 16A 3kA VY30 2CDS233189R0164
|
4 | 16 A | oui | En stock | 33.66€ HTVA par 1 pièce En stock |
| 7675948 |
Réf. 7675948
Disjoncteur 3P+N 20A courbe C 3kA VY30 2CDS233189R0204
|
4 | 20 A | oui | En stock | 33.66€ HTVA par 1 pièce En stock |
| 7675949 |
Réf. 7675949
Disjoncteur 3P+N courbe C 25A 3kA VY30 2CDS233189R0254
|
4 | 25 A | oui | En stock | 34.63€ HTVA par 1 pièce En stock |
| 7675950 |
Réf. 7675950
Disjoncteur 3P+N 32A courbe C 3kA VY30 2CDS233189R0324
|
4 | 32 A | oui | En stock | 33.30€ HTVA par 1 pièce En stock |
| 7675951 |
Réf. 7675951
Disjoncteur 3P+N 40A courbe C 3kA VY30 2CDS233189R0404
|
4 | 40 A | oui | En stock | 38.48€ HTVA par 1 pièce En stock |
| 7675952 |
Réf. 7675952
Disjoncteur 3P+N 50A courbe C 3kA 2CDS233189R0504
|
4 | 50 A | oui | En stock | 56.22€ HTVA par 1 pièce En stock |
| 7675953 |
Réf. 7675953
Disjoncteur 3P+N courbe C 63A 3kA VY30 2CDS233189R0634
|
4 | 63 A | oui | En stock | 66.88€ HTVA par 1 pièce En stock |
Disjoncteur quadripolaire 3P+N 6 A pour la protection des circuits triphasés
Ce disjoncteur modulaire Vynckier VY30 en version 3P+N est conçu pour protéger les circuits triphasés contre les surcharges et les courts-circuits. Avec un courant nominal de 6 A, il convient aux départs de faible intensité nécessitant une protection précise, notamment dans les tableaux de distribution, les coffrets électriques et certaines applications techniques en environnement résidentiel ou tertiaire.
Courbe C adaptée aux usages courants avec appels de courant modérés
Sa courbe de déclenchement C le rend approprié aux circuits présentant un courant d’appel modéré au démarrage. C’est un choix pertinent pour de nombreux départs d’alimentation en triphasé lorsque l’on recherche un équilibre entre protection efficace et bonne tenue aux pointes momentanées. Cette configuration permet d’éviter des déclenchements intempestifs tout en conservant une protection adaptée de la ligne.
Configuration 3 pôles protégés avec neutre raccordé
Ce modèle dispose de 4 pôles au total, avec 3 pôles protégés et un conducteur neutre à connexion. Cette architecture 3P+N répond aux besoins des installations triphasées avec neutre, tout en facilitant une intégration cohérente dans les ensembles de distribution modulaires. Pour l’installateur, c’est une solution claire lorsque la présence du neutre fait partie du schéma de câblage du départ concerné.
Pouvoir de coupure 3 kA et limitation d’énergie de classe 3
Le pouvoir de coupure assigné est de 3 kA, aussi bien selon l’EN 60898 que selon l’IEC 60947-2 aux tensions indiquées par le fabricant. Cette valeur convient aux installations où le niveau de court-circuit attendu reste compatible avec ce calibre de protection. La classe de limitation énergétique 3 constitue également un point important pour limiter l’énergie laissée passer en cas de défaut, ce qui contribue à une meilleure maîtrise des contraintes subies par le circuit protégé.
Format modulaire 4 divisions pour tableau électrique
Avec une largeur de 4 modules et une profondeur totale de 69 mm, ce disjoncteur s’intègre facilement dans les tableaux et coffrets modulaires. Son format permet une implantation propre dans les rangées de protection et de distribution, avec un encombrement maîtrisé pour les montages où l’organisation du tableau reste essentielle. Son indice de protection IP20 correspond à un usage en appareillage intégré dans une enveloppe adaptée.
Raccordement souple ou rigide jusqu’à 35 mm²
Le raccordement accepte aussi bien les conducteurs monofilaires que multifilaires de 0,75 à 35 mm². Cette plage offre une bonne souplesse de mise en œuvre selon la section réellement utilisée sur le départ à protéger. Pour le câblage du tableau, cela facilite l’adaptation aux contraintes du chantier, que l’installation soit réalisée en fil rigide ou en conducteur souple selon les habitudes de pose et les exigences de l’armoire.
Caractéristiques électriques adaptées aux réseaux AC 230/400 V
Ce disjoncteur est prévu pour une utilisation en courant alternatif 50 à 60 Hz, avec une tension de dimensionnement de 400 V, une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Sa catégorie de surtension 3 et son degré de pollution 3 en font un appareil cohérent pour les environnements de distribution électrique usuels. Il fonctionne dans une plage de température ambiante de -25 à +55 °C, ce qui permet son emploi dans de nombreuses configurations d’exploitation.
Une solution VY30 pensée pour les protections modulaires de tableau
Issu de la série VY30, ce disjoncteur modulaire 3P+N 6 A s’adresse aux professionnels recherchant un appareil compact pour la protection de circuits triphasés avec neutre dans un tableau électrique. Sa combinaison entre calibre 6 A, courbe C, format 4 modules et compatibilité avec dispositifs supplémentaires en fait un choix pertinent pour construire une distribution lisible, technique et bien dimensionnée autour des besoins réels de l’installation.
Documentation PDF
Caractéristiques techniques
| Pouvoir de coupure assigné Icn selon EN 60898 à 230V | 3 kA |
|---|---|
| Nombre de pôles (total) | 4 |
| Courant nominal | 6 A |
| Courbe de déclenchement | C |
| Conducteur neutre à connection | oui |
| Nombre de pôles protégés | 3 |
| Largeur en unités de division | 4 |
| Pouvoir de coupure assigné icn selon EN 60898 à 400 v | 3 kA |
| Tension de dimensionnement | 400 V |
| Profondeur totale | 69 mm |
| Type de tension | AC |
| Tension d'isolement de mesure Ui | 440 V |
| Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400V | 3 kA |
| Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V | 3 kA |
| Tension nominale de tenue aux chocs Uimp | 4 kV |
| Fréquence | 50...60 Hz |
| Dispositifs supplémentaires possibles | oui |
| Montage sous crépi | non |
| Classe de limitation énergétique | 3 |
| Catégorie de surtension | 3 |
| Section du conducteur multifilaire pouvant être raccordée | 0.75...35 mm² |
| Classe de protection (IP) | IP20 |
| Degré de pollution | 3 |
| Section du conducteur monofilaire raccordable | 0.75...35 mm² |
| Température ambiante durant le fonctionnement | -25...55 °C |
| Antidéflagrant | non |
| Product Carbon Footprint (CO2) | Estimation Sonepar |
Produits de la même marque dans cette catégorie et sa catégorie parente
Ce disjoncteur Vynckier 3P+N occupe-t-il 4 modules dans le tableau ?
Oui, ce modèle est prévu pour un encombrement de 4 modules sur rail DIN. Vérifiez simplement la place disponible dans le tableau avant l’achat ou le remplacement.
Le neutre est-il bien raccordable sur ce disjoncteur ?
Oui, le neutre est raccordable sur ce modèle 3P+N. C’est un point important pour le câblage d’un circuit triphasé avec neutre.
Peut-on utiliser ce disjoncteur pour remplacer un ancien Vynckier portant la référence VY33NC06 ?
Oui, la référence commerciale VY33NC06 correspond bien à ce disjoncteur ABB Vynckier 3P+N 6 A courbe C. En remplacement, comparez aussi l’encombrement, le type de raccordement et la compatibilité du tableau.
Ce disjoncteur est-il adapté à une installation sur rail DIN dans un tableau électrique ?
Oui, c’est un appareil modulaire destiné à être installé dans un tableau sur rail DIN. Il convient pour des applications de distribution et de protection dans des tableaux électriques.
Le disjoncteur peut-il être associé à des accessoires supplémentaires ?
Oui, la fiche indique que des dispositifs supplémentaires sont possibles. Avant de commander un accessoire, il faut toutefois vérifier sa compatibilité exacte avec cette référence.
Ce modèle convient-il pour une utilisation en environnement standard de tableau électrique intérieur ?
Oui, avec un indice de protection IP20, il est destiné à être utilisé dans un tableau fermé ou protégé, et non comme appareil exposé directement à l’extérieur.
