Bloc de jonction
Les blocs de jonction permettent de raccorder proprement plusieurs conducteurs dans une installation électrique, tout en facilitant le repérage, la maintenance et les modifications de câblage. Ils se déclinent en différentes sections de passage, nombres de pôles et modes de connexion pour répondre aux besoins des tableaux, armoires et circuits de commande.
Le choix dépend surtout de la section des fils, de l’intensité à supporter, du type de raccordement recherché et de l’encombrement disponible sur rail DIN ou en coffret. Selon les usages, on privilégiera des modèles à vis, à ressort ou à insertion rapide, ainsi que des versions simples, multi-niveaux ou dédiées à la terre, afin d’optimiser le câblage et l’organisation intérieure.
On les retrouve couramment dans les tableaux électriques, les automatismes, les installations industrielles, les équipements de distribution et les liaisons de puissance ou de signal. Pour un raccordement fiable, il est important de respecter la section admissible, de dénuder les conducteurs sur la longueur adaptée et de vérifier le serrage avant la mise sous tension.
Marques
HUPPERTZHUPPERTZ 2- LEGRANDLEGRAND 36
- nVent EriflexnVent Eriflex 2
- OBO BETTERMANNOBO BETTERMANN 1
- PHOENIX CONTACTPHOENIX CONTACT 140
- Schneider DistributionSchneider Distribution 1
- SIEMENSSIEMENS 2
- SPELSBERGSPELSBERG 1
- TRILUXTRILUX 1
- Vynckier (ABB)Vynckier (ABB) 2
- WAGOWAGO 7
- WEIDMUELLERWEIDMUELLER 4
- WIELANDWIELAND 2

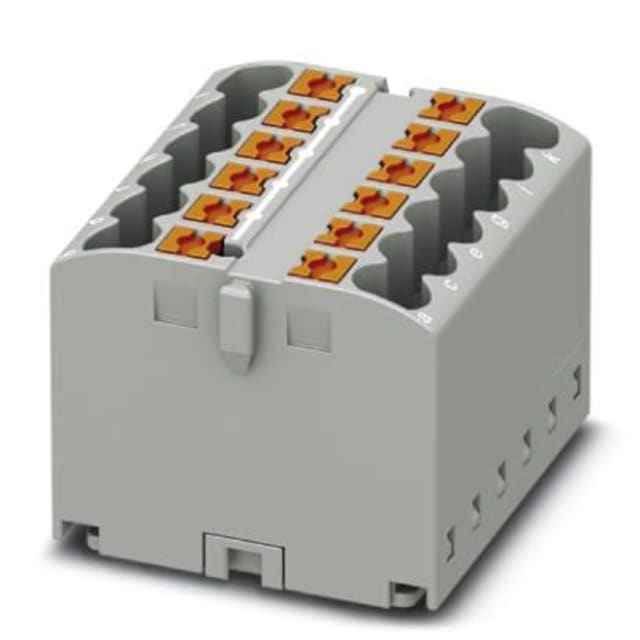

Bloc distributeur Push-in 12 connexions gris 3273286
In stock
31.44€ HTVABloc distributeur Push-in 12 connexions gris, 450 V, 24 A. Raccordement rapide pour conducteurs de 0,14 à 4 mm², avec pontage possible par l’orifice du conducteur. Montage par encliquetage sur adaptateur de profilé. Réf. 3273286
Bloc distributeur Push-in 19 connexions 450 V 1047419
In stock
115.82€ HTVABloc distributeur Push-in 19 connexions, 450 V, 17,5 A, pour conducteurs de 0,14 à 2,5 mm². Compact et bleu, il offre un raccordement rapide et une installation soignée sur une seule rangée.
Bloc distributeur Push-in 19 connexions rouge 3273640
Rupture de stock
73.01€ HTVABloc distributeur Push-in rouge 19 connexions, montage sur rail DIN 35 mm, 32 A, 800 V, pour conducteurs de 0,2 à 6 mm². Format compact, adapté aux installations techniques.

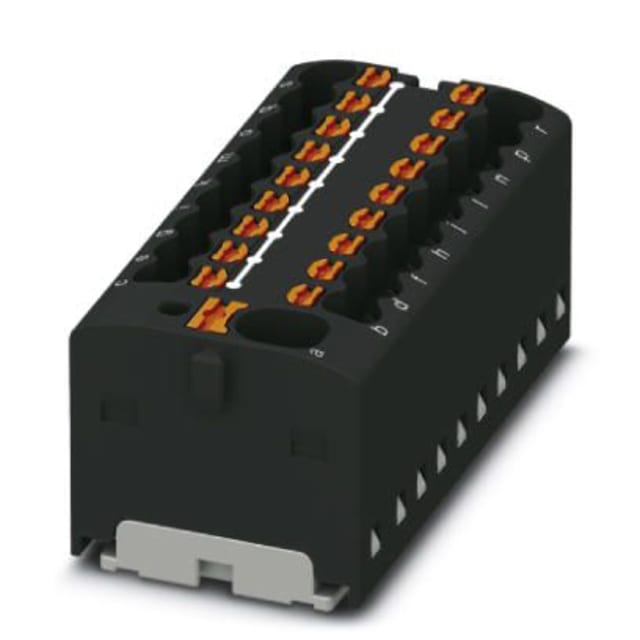

Bloc distributeur Push-in 450 V 17,5 A 1047424
In stock
115.82€ HTVA

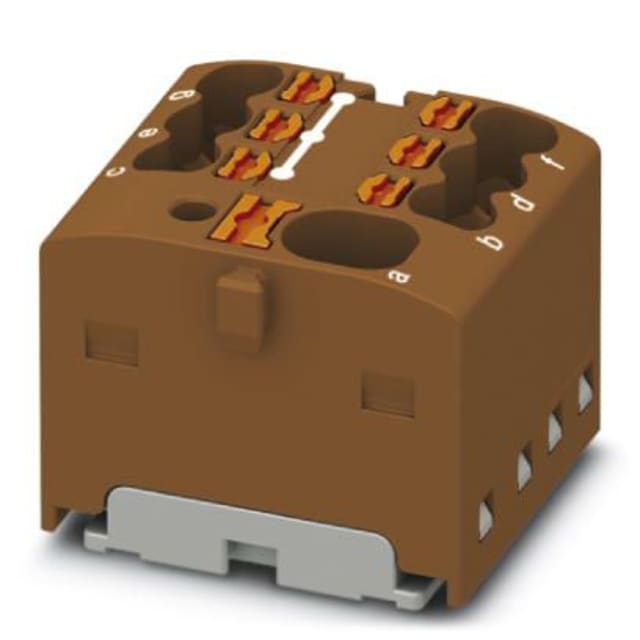

Bloc distributeur Push-in marron PTFIX 4/6X1,5 BN 1047469
In stock
46.87€ HTVA
Bloc distributeur vertical avec alimentation 3273122
In stock
61.74€ HTVABloc distributeur vertical 1 étage pour montage sur rail DIN 35 mm, 19 départs, 24 A, 690 V, avec raccordement pour conducteurs de 0,14 à 4 mm² selon section.
Bloc distributeur vertical avec alimentation intégrée 3273114
In stock
58.25€ HTVABloc distributeur vertical rouge à raccordement Push-in, 19 connexions, 24 A, 690 V, pour montage sur rail NS 35/7,5 ou NS 35/15. Sections 0,14 à 10 mm² selon raccordement.
Bloc distributeur vertical avec alimentation intégrée 3273124
Rupture de stock
58.25€ HTVABloc distributeur vertical 1 étage avec alimentation intégrée, montage sur rail DIN 35 mm, 19 bornes, 24 A, 690 V, pour conducteurs de 0,14 à 4 mm², version Ex e, noir.
Boîte de raccordement 12 bornes avec terre 21490004
In stock
8.78€ HTVABoîte de raccordement apparente en matière synthétique gris, avec 12 bornes et barrette de raccordement, IP30. Format compact 95 x 87 x 28 mm, pour un câblage propre et organisé.
Boîtier répartiteur 3 phases 6 sorties 2,5 mm² 99.238.0028.0
In stock
49.13€ HTVABoîtier répartiteur 3 phases compact 250 V, 20 A, IP20, avec 7 sorties, captage de phase L1, bornes L, N, PE et fixation intégrée pour raccordement électrique sécurisé.
Borne à étages N/L/PE 2,5 mm² Push-in 2003-7646
In stock
2.88€ HTVABorne à étages TOPJOB S N/L/PE 2,5 mm² à raccordement Push-in, 3 potentiels, 32 A, 400 V, pour rail DIN 35 mm. Compacte, en thermoplastique gris V0, avec fonction PE et N.
Borne anti-cisaillante 2×18 mm² noire avec pattes 034042
In stock
109.99€ HTVABorne anti-cisaillante noire 1 pôle avec pattes, pour conducteurs jusqu’à 18 mm². Raccordement à vis, 119 A, 230 V, corps thermoplastique. Adaptée aux installations de connexion et de câblage.
Borne de connexion sur rail DIN 821-159
Rupture de stock
124.79€ HTVABorne de connexion sur rail DIN 35 mm à 3 niveaux, technologie Push-in CAGE CLAMP, 4 mm², 32 A, 250 V. Câblage frontal angulaire, corps compact en polyamide gris.
Borne de dérivation 4 conducteurs 0,8 mm 243-204
In stock
21.73€ HTVABorne micro de dérivation 4 conducteurs pour câble rigide 0,6 à 0,8 mm, 100 V et 6 A. Solution compacte pour la connexion et le raccordement en installation électrique.
Borne de jonction de terre à vis 4 mm² pas 6 037171
In stock
3.85€ HTVABorne de jonction de terre à vis étrier, 4 mm², 1 entrée/1 sortie, montage sur rail DIN 35 mm. Corps vert/jaune en thermoplastique, 800 V, avec plaque de fermeture.
Borne de passage bleu 6 mm² rail DIN 57.506.0055.6
In stock
0.82€ HTVABorne de passage bleue 6 mm² sur rail DIN 35 mm, à raccordement à vis, 41 A, 1000 V. Corps thermoplastique compact, pour conducteurs de 0,5 à 6 mm².
Borne de terre à vis 6 mm² sur rail métal pas 8 037172
In stock
4.52€ HTVABorne de terre à vis pour rail DIN 35 mm, section 6 mm², pied métal, couleur vert/jaune. Bloc de jonction de protection 1 entrée / 1 sortie, pas 8 mm.
Bornier à vis de passage 4 mm² bleu Viking 3 037101
In stock
1.10€ HTVABornier de passage à vis 4 mm² bleu, pour rail DIN 35 mm, 32 A, 800 V. Bloc de jonction compact 1 entrée/1 sortie, adapté aux conducteurs rigides et souples avec embout.
Bornier à vis terre 10 mm² Viking pas de 10 037173
In stock
4.94€ HTVABornier de terre à vis Viking 3 pour conducteur 10 mm², 57 A, 800 V, montage sur rail DIN 35 mm. Corps isolant thermoplastique vert/jaune, protection Ex e, plaque de fermeture requise.
Bornier de passage à vis 35 mm² 1000 V WDU 35/ZA BL
In stock
2.28€ HTVABornier de passage à vis bleu pour rail DIN 35 mm, 35 mm², 1000 V, 125 A. Connexion de conducteurs jusqu’à 50 mm², corps thermoplastique, format compact.
Bornier de répartition terre PTFIX 6/18X2,5 GNYE 1091670
In stock
55.33€ HTVABornier de répartition terre compact 19 voies, 24 A, 450 V, pour conducteurs de 0,14 à 4 mm², idéal pour le raccordement et la distribution de la terre en installation électrique.
Bornier de terre à vis 2,5 mm² sur rail DIN 037170
In stock
4.09€ HTVABornier de terre à vis sur rail DIN, section 2,5 mm², 1 entrée/1 sortie, conducteur rigide jusqu’à 4 mm², série Viking 3, coloris vert/jaune.
Butée de blocage 8 mm pour rail DIN Viking 3 037511
In stock
1.55€ HTVAButée de blocage grise de 8 mm pour rail DIN 35 mm, vissable, en matière synthétique, conçue pour sécuriser les éléments de la gamme Viking 3 sur le rail.
Cloison de séparation pour bloc de jonction 12/15 mm
In stock
15.32€ HTVACloison intermédiaire encliquetable grise pour bloc de jonction 12/15 mm, épaisseur 2,6 mm, compatible série Viking 3, assurant une séparation technique nette des connexions.
Comment choisir entre un bloc de jonction à vis, à ressort ou Push-in ?
Le choix dépend surtout du temps de montage, du niveau de maintenance et du type de conducteur. La vis reste polyvalente et robuste, le ressort est pratique pour un câblage rapide et la Push-in est idéale si vous cherchez un raccordement très rapide et propre sur rail DIN.
Quelle section de fil faut-il prendre en compte avant d’acheter ?
Prenez la section réelle des conducteurs à raccorder, en gardant une marge si le circuit peut évoluer. Vérifiez aussi la plage d’acceptation du bloc de jonction pour éviter un mauvais serrage ou un conducteur trop gros pour l’entrée.
Quand faut-il choisir un modèle simple, à deux niveaux ou multi-étages ?
Un modèle simple convient pour un raccordement standard 1 entrée/1 sortie. Les versions à deux niveaux ou multi-étages sont utiles pour gagner de la place, multiplier les connexions et mieux organiser les circuits dans un coffret compact.
Faut-il prendre un bloc de jonction de terre séparé ?
Oui, dès qu’il faut raccorder un conducteur de protection de façon identifiable et sécurisée. Les modèles vert/jaune facilitent le repérage et sont mieux adaptés aux liaisons PE dans les tableaux et armoires.
À quoi servent les modèles sectionnables ou à couteau ?
Ils servent à isoler un circuit pour test, maintenance ou contrôle sans démonter tout le câblage. C’est très utile sur les circuits de commande, de mesure ou de distribution où l’on veut pouvoir intervenir rapidement.
À quoi sert un bloc de jonction ?
Il permet de raccorder plusieurs conducteurs proprement, tout en facilitant le repérage, la maintenance et les modifications de câblage. C’est une solution pratique pour garder un tableau ou un coffret organisé.
Dans quels cas utilise-t-on ces raccordements ?
On les retrouve dans les tableaux électriques, les armoires de commande, l’automatisme, la distribution et les liaisons de puissance ou de signal. Ils sont adaptés dès qu’il faut centraliser des connexions de façon nette et fiable.
Comment savoir si le format sera assez compact dans mon coffret ?
Regardez la largeur du modèle, le nombre de pôles et la présence éventuelle de deux niveaux. Plus le câblage est dense, plus il faut privilégier un format compact ou multi-étages pour éviter l’encombrement sur le rail.
Faut-il dénuder les fils sur une longueur précise ?
Oui, il faut dénuder juste assez pour assurer un contact correct sans laisser de cuivre apparent inutile. Une longueur trop courte gêne le serrage, trop longue augmente le risque de contact accidentel.
Peut-on mélanger plusieurs types de conducteurs sur le même raccordement ?
Cela dépend du modèle et de la plage admissible. Certains blocs acceptent des conducteurs cuivre et aluminium, mais il faut toujours vérifier la compatibilité annoncée et respecter la section prévue.
