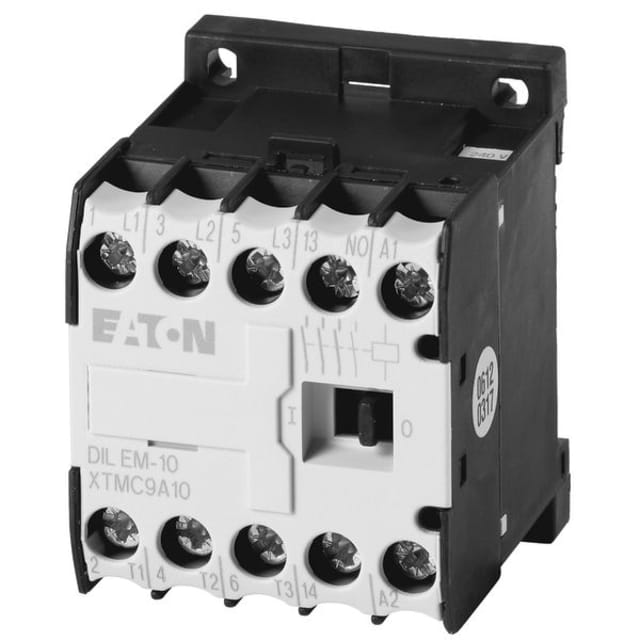

Contacteur de puissance 4 kW 24 V AC 3P+1F 010005

Contacteur de puissance 4 kW pour commande de moteurs triphasés

Ce contacteur de puissance 3 pôles avec 1 contact auxiliaire de fermeture intégré est conçu pour la commande de circuits moteurs en AC-3 jusqu’à 4 kW sous 400 V. Il convient particulièrement aux applications de démarrage et de coupure de moteurs triphasés lorsque l’on recherche un appareillage compact, clair à câbler et adapté aux armoires de commande. Sa bobine de commande en 24 V AC répond aux besoins des installations pilotées en basse tension de commande.

Configuration 3P+1F pratique pour la commande et le report d’état

La configuration 3P+1F associe 3 contacts principaux de fermeture pour l’alimentation de la charge et 1 contact auxiliaire NO pour les fonctions de signalisation, d’auto-maintien ou d’interverrouillage dans un schéma de commande. Cette combinaison évite d’ajouter un bloc auxiliaire dans les montages simples et facilite l’intégration dans les tableaux électriques où chaque encombrement compte.

Calibré pour 9 A en AC-3 et 22 A en AC-1

Avec un courant assigné de 9 A en AC-3 à 400 V, ce contacteur est adapté à la commande de moteurs jusqu’à 4 kW dans les conditions prévues pour les charges inductives de type moteur. En AC-1, son courant de service atteint 22 A à 400 V, ce qui permet aussi son emploi sur des charges moins exigeantes en appel de courant. Cette lecture des catégories d’emploi aide à sélectionner le bon contacteur selon la nature réelle de la charge à commuter.

Bobine 24 V AC pour circuits de commande dédiés

Sa commande en courant alternatif 24 V à 50 Hz le destine aux installations disposant d’un circuit de pilotage séparé, souvent retenu pour améliorer la cohérence des automatismes et simplifier l’architecture de commande. Le contacteur fonctionne avec une tension de commande de type AC, sans alimentation de bobine en courant continu, ce qui permet de cibler précisément les applications compatibles et d’éviter toute confusion au moment du remplacement.

Raccordement à vis pour un câblage net et maîtrisé

Le raccordement principal à vis reste une solution appréciée dans les coffrets et armoires pour sa simplicité de mise en œuvre et son maintien mécanique. Ce mode de connexion permet un serrage franc des conducteurs et s’intègre facilement dans les opérations de maintenance ou de remplacement. Pour l’installateur, c’est un choix pertinent lorsque l’on privilégie un câblage structuré et une lecture rapide des départs puissance et commande.

Format compact pour intégration en armoire électrique

Avec des dimensions de 45 mm de largeur, 58 mm de hauteur et 52 mm de profondeur, ce contacteur de puissance se distingue par un encombrement réduit, utile dans les ensembles où l’espace disponible est limité. Ce format compact facilite l’implantation dans les tableaux de distribution et de commande, tout en laissant de la place pour les protections associées, les borniers et les appareillages de signalisation.

Un choix adapté aux ensembles de distribution et de commande

Ce modèle trouve naturellement sa place dans les applications de commande moteur, les coffrets techniques, les armoires de machine et les ensembles de distribution nécessitant un contacteur compact avec auxiliaire intégré. Il constitue une solution cohérente pour piloter une charge triphasée tout en conservant une information de commande disponible sur contact auxiliaire, ce qui le rend particulièrement utile pour les montages fonctionnels, lisibles et bien organisés.
