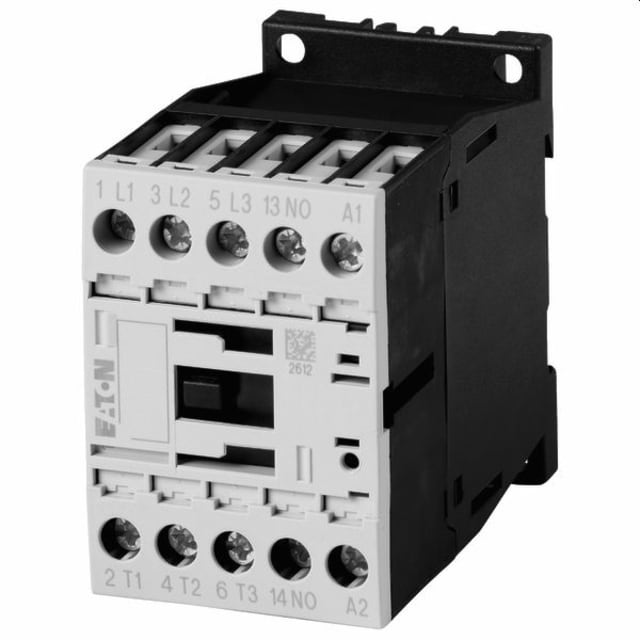

Contacteur de puissance tripolaire 4 kW 230 V AC 276690

Contacteur de puissance tripolaire 4 kW pour commande de moteurs en 230 V AC

Ce contacteur de puissance tripolaire est conçu pour la commande de moteurs et des circuits de puissance en environnement tertiaire, industriel ou technique. Sa configuration 3 pôles avec 3 contacts principaux à fermeture permet de piloter efficacement une charge moteur jusqu’à 4 kW en AC-3 sous 400 V. Il constitue une solution adaptée pour les armoires de commande, ensembles de distribution et équipements nécessitant une commutation nette et maîtrisée des circuits de puissance.

Configuration 3 pôles avec contact auxiliaire intégré pour la logique de commande

Le produit dispose de 3 contacts principaux normalement ouverts ainsi que d’un contact auxiliaire 1F intégré. Cette configuration est particulièrement utile pour réaliser une auto-maintien, un report d’état ou une intégration simple dans une chaîne de commande. L’ajout d’un auxiliaire directement sur le contacteur facilite le câblage du coffret et limite le recours à des accessoires supplémentaires pour les fonctions de base.

Calibrage adapté aux charges moteur et aux usages de commutation courants

Avec un courant assigné de 9 A en AC-3 à 400 V, ce contacteur répond aux besoins classiques de commande de moteurs asynchrones. En AC-1 à 400 V, il admet 22 A pour les charges moins inductives. Il convient également aux applications de manœuvres plus exigeantes avec une puissance de service de 2,5 kW en AC-4 à 400 V et un courant de 6 A dans cette catégorie d’emploi. Ce positionnement en fait un appareil pertinent pour les départs moteurs compacts et les circuits de commande nécessitant une commutation de puissance bien dimensionnée.

Bobine de commande en courant alternatif 230 V 50 Hz / 240 V 60 Hz

La bobine de commande fonctionne en courant alternatif avec une alimentation nominale de 230 V à 50 Hz et 240 V à 60 Hz. Ce choix simplifie l’intégration dans de nombreux schémas de commande utilisant une tension AC standard. Il s’adresse aux installations où l’on recherche une commande directe du contacteur sans alimentation en courant continu, tout en conservant une lecture claire de la tension de pilotage lors de la conception ou de la maintenance du tableau.

Raccordement à vis pour un câblage précis en coffret électrique

Le raccordement principal à vis permet un serrage franc et un câblage rigoureux des conducteurs de puissance. Ce mode de connexion est apprécié pour les montages en coffrets et armoires où la tenue du câblage, la lisibilité des départs et la maintenance sont importantes. Il convient particulièrement aux intégrateurs et électriciens qui souhaitent une connexion simple à contrôler lors de l’installation ou des opérations d’entretien.

Format compact pour intégration dans les ensembles de commande

Avec des dimensions de 45 mm de largeur, 68 mm de hauteur et 75 mm de profondeur, ce contacteur de puissance conserve un encombrement maîtrisé dans le tableau. Son format compact facilite son intégration dans les ensembles de commande où l’espace disponible doit être optimisé sans compromettre la lisibilité du câblage. Ce gabarit est adapté aux réalisations de coffrets techniques, armoires de pilotage moteur et ensembles de distribution intégrant plusieurs organes de commande.

Conçu pour les applications de commande moteur de la gamme DILM

Issu de la gamme DILM, ce contacteur est destiné aux applications de commande de moteurs et de commutation de puissance basse tension. Il se distingue par sa version tripolaire avec auxiliaire à fermeture intégré et bobine AC 230 V, ce qui aide à sélectionner la bonne variante pour un besoin précis en automatisme ou en distribution électrique. Pour l’acheteur professionnel, c’est un point important afin d’éviter les écarts de configuration entre la commande, la catégorie d’emploi et le schéma de câblage prévu.
