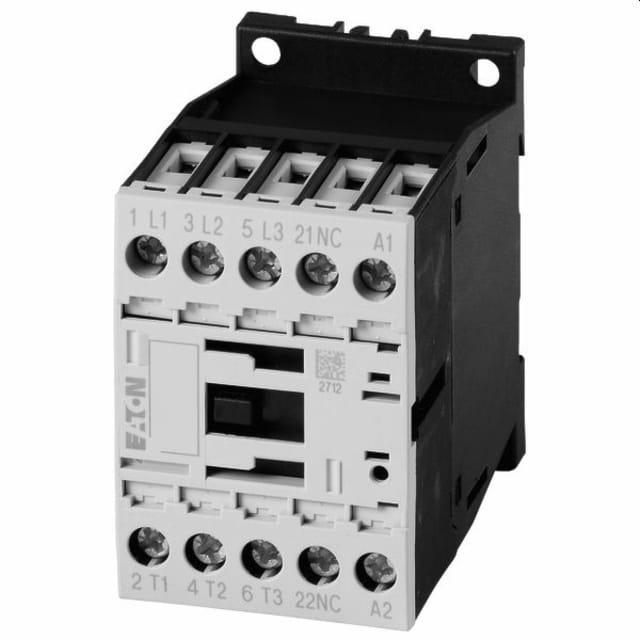

Contacteur de puissance tripolaire 4 kW 230 V 276725

Contacteur de puissance tripolaire 4 kW pour commande de moteurs

Ce contacteur de puissance tripolaire 4 kW est conçu pour la commande de moteurs en AC-3 et répond parfaitement aux besoins des armoires électriques, tableaux de distribution et ensembles de commande. Sa configuration 3 pôles de puissance avec 1 contact auxiliaire d’ouverture permet d’assurer la commutation de charges moteur tout en facilitant le report d’état ou l’intégration dans une logique de commande.

Configuration 3 pôles avec 1 contact auxiliaire d’ouverture

Le produit dispose de 3 contacts principaux de fermeture et d’un contact auxiliaire d’ouverture. Cette configuration convient aux applications de démarrage et de commande de moteurs triphasés, ainsi qu’aux montages nécessitant une information de coupure dans le circuit de pilotage. L’absence de contact auxiliaire de fermeture évite toute ambiguïté au moment du choix pour un remplacement ou une intégration dans une installation existante.

Calibrage adapté aux usages moteur jusqu’à 4 kW en AC-3

Avec une puissance de service de 4 kW sous 400 V en AC-3 et un courant assigné de 9 A, ce contacteur est dimensionné pour les applications de commande moteur courantes. Il accepte également 22 A en AC-1 sous 400 V pour des charges moins inductives. Pour les usages plus sévères de type AC-4, il est donné pour 2,5 kW et 6 A sous 400 V, ce qui permet d’orienter le bon choix selon le régime de fonctionnement de l’équipement commandé.

Bobine de commande AC 230 V 50 Hz / 240 V 60 Hz

La bobine de commande fonctionne en courant alternatif avec une tension de commande de 230 V à 50 Hz et 240 V à 60 Hz. Ce point est essentiel pour sécuriser la compatibilité avec le circuit de pilotage déjà en place. Ce contacteur convient donc aux installations où la commande est réalisée directement en tension alternative, sans alimentation continue, avec une lecture simple et immédiate de la version à sélectionner.

Raccordement à vis pratique pour le câblage en armoire

Le raccordement principal par bornes à vis facilite l’intégration dans les tableaux et coffrets de commande. Ce type de connexion est particulièrement apprécié pour le câblage soigné des départs moteur, la tenue mécanique des conducteurs et la maintenance. Le format compact de 45 mm de largeur, 68 mm de hauteur et 75 mm de profondeur permet une implantation maîtrisée dans les espaces techniques où l’encombrement doit rester contenu.

Format compact pour tableaux, coffrets et ensembles de commande

Grâce à son gabarit compact, ce contacteur de puissance trouve facilement sa place dans de nombreuses configurations d’armoires électriques. Il convient aux ensembles de protection et distribution électrique, aux coffrets de commande machine ainsi qu’aux montages nécessitant un appareil de commutation moteur clairement identifié. Son exécution tripolaire en fait un choix cohérent pour les départs moteurs triphasés dans les environnements industriels et tertiaires.

Choix pertinent pour remplacement ou intégration ciblée

Pour un remplacement, il est important de vérifier la correspondance de la puissance moteur, du courant en catégorie d’emploi, du nombre de pôles, du contact auxiliaire disponible et surtout de la tension de bobine. Ce modèle réunit précisément les caractéristiques recherchées pour une commande moteur 3 pôles avec 1 contact auxiliaire d’ouverture, en bobine AC 230 V 50 Hz / 240 V 60 Hz, avec raccordement à vis et calibre 4 kW en AC-3.
