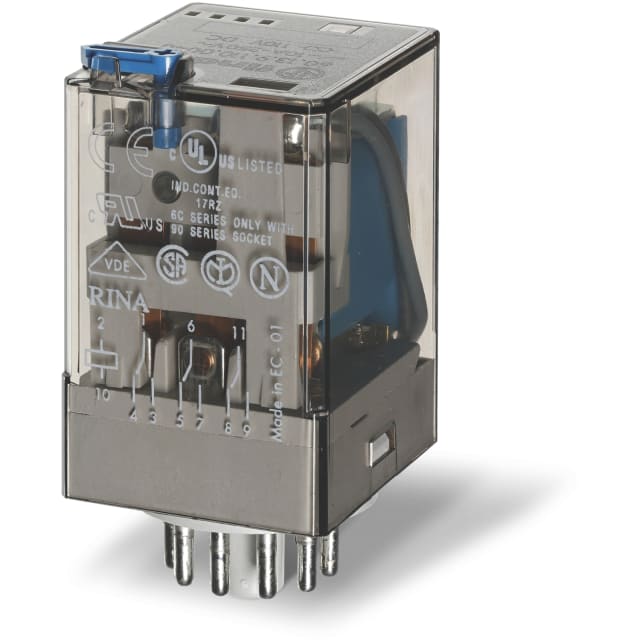

Relais industriel embrochable 10A 24V DC pour interfaces de commande

Ce relais industriel embrochable est conçu pour les circuits de commande en 24 V DC nécessitant une commutation nette et une intégration simple sur support. Sa configuration à 3 contacts inverseurs permet de piloter plusieurs fonctions à partir d’un seul relais, ce qui le rend particulièrement adapté aux armoires industrielles, interfaces relais et automatismes de machine. Son raccordement à broches facilite le remplacement rapide lors des opérations de maintenance, sans reprise de câblage sur le relais lui-même.

Configuration 3 inverseurs 10 A pour une commutation polyvalente

Avec un courant nominal de 10 A et trois contacts sous forme de commutateurs, ce modèle répond aux besoins courants de découplage, d’amplification de signal et de commande de charges auxiliaires. Cette architecture 3 RT offre davantage de souplesse qu’un relais simple contact lorsqu’il faut gérer simultanément plusieurs états de commutation, reports ou autorisations. Le contact simple monostable revient automatiquement à sa position de repos à la coupure de la bobine, ce qui convient parfaitement aux logiques de commande classiques.

Bobine 24 V DC adaptée aux automatismes industriels

La tension de commande en courant continu 24 V correspond au standard le plus répandu en environnement industriel. Ce relais s’intègre donc facilement dans les circuits de pilotage d’automates, modules d’interface, coffrets de commande et équipements de supervision. Son fonctionnement en tension continue apporte une compatibilité directe avec la majorité des alimentations de commande utilisées dans l’industrie, tout en simplifiant le choix du composant dans les installations déjà normalisées en 24 V DC.

Montage embrochable pratique sur support série 90

Le format embrochable de ce relais permet un montage sur support dédié de série 90, solution particulièrement appréciée pour accélérer les interventions et limiter les temps d’arrêt. En cas de remplacement, le relais peut être extrait puis remis en place sans démontage du câblage du socle. Cette conception est pertinente dans les tableaux où la compacité, l’accessibilité et la rapidité de maintenance sont des critères importants. Le produit est livré sans socle, ce qui permet de composer l’ensemble en fonction de l’implantation souhaitée.

Bouton test et indicateur mécanique pour un contrôle immédiat

Ce relais dispose d’un bouton de test ainsi que d’un indicateur mécanique de position, deux éléments particulièrement utiles pour les essais fonctionnels, la mise en service et le diagnostic. Le contrôle visuel de l’état du relais permet d’identifier rapidement son enclenchement sans instrumentation complémentaire. Le bouton test facilite quant à lui la vérification des séquences de commande et des circuits associés, directement dans l’armoire, lors des phases de réglage ou de maintenance.

Encombrement maîtrisé et protection adaptée à l’intégration en coffret

Avec des dimensions de 32,5 mm de largeur, 54,2 mm de hauteur et 36,4 mm de profondeur, ce relais trouve facilement sa place dans les ensembles de commande compacts. Son indice de protection IP20 le destine à une intégration en enveloppe ou coffret, dans un environnement maîtrisé. Ce format en fait un bon choix pour les interfaces relais industrielles où l’optimisation de l’espace disponible reste essentielle, sans compromettre l’accessibilité du composant.

Caractéristiques techniques utiles pour le choix du bon relais

Ce modèle fonctionne en courant continu, avec une tension de service de 24 V DC, un courant nominal de 10 A et un courant de démarrage maximal de 20 A. Il appartient à la catégorie RT I selon l’IEC 61810-7. Les contacts sont réalisés en alliage cuivreux de type AgNi selon les données disponibles sur la documentation produit, pour répondre aux usages de commutation industrielle courants. Ce relais ne comporte ni LED intégrée, ni bornes amovibles, ni contacts guidés de force, ce qui en fait une solution ciblée pour les applications d’interface et de commande où l’on recherche avant tout un relais embrochable 3 RT 24 V DC avec test mécanique.
