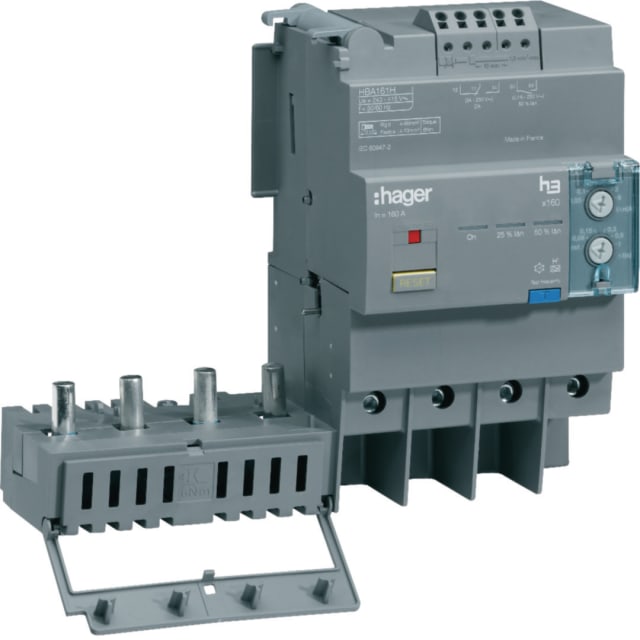

Bloc différentiel électronique 4P 160A réglable HBA161H

Bloc différentiel électronique 4P 160A pour protection différentielle réglable

Ce bloc différentiel électronique 4 pôles 160 A est conçu pour compléter un appareillage de la gamme x160 / H3+ avec une fonction de protection différentielle précise et adaptable. Il convient aux installations où la continuité de service, la sélectivité et le réglage fin du déclenchement sont importants, notamment en distribution électrique, en coffret de puissance et en tableau tertiaire ou technique. Sa configuration électronique permet d’ajuster la sensibilité différentielle ainsi que le retard au déclenchement selon les besoins de protection de l’installation.

Réglage étendu de la sensibilité différentielle pour mieux adapter la protection

Le courant de défaut de dimensionnement est réglable de 0,03 à 6 A, ce qui permet d’adapter la protection aussi bien à des besoins de protection rapprochée qu’à des logiques de sélectivité en amont. Cette plage de réglage apporte une vraie souplesse en conception et en maintenance, avec des seuils adaptés aux environnements où la maîtrise des courants de fuite est déterminante. La protection contre les déclenchements intempestifs renforce l’intérêt du produit dans les installations sensibles aux perturbations ou aux courants de fuite transitoires.

Temporisation réglable pour la sélectivité des départs

Le temps de retardement est réglable avec un retard maximal de 1000 ms. Cette possibilité de temporisation permet d’organiser une sélectivité différentielle plus cohérente entre plusieurs niveaux de protection et de limiter les coupures non ciblées. Dans un tableau de distribution, ce point est particulièrement utile pour privilégier le déclenchement du circuit concerné avant une coupure plus générale, tout en gardant un paramétrage compatible avec les contraintes d’exploitation.

Conçu pour des réseaux 4 pôles jusqu’à 160 A

Avec un courant nominal de 160 A, une tension nominale de 220 à 415 V et une fréquence 50/60 Hz, ce bloc différentiel électronique s’intègre dans des ensembles de protection à forte intensité. Son architecture 4 pôles répond aux besoins de coupure et de surveillance différentielle sur réseaux triphasés avec neutre. La tension d’isolement Ui de 500 V et la tenue aux chocs Uimp de 6 kV participent à une intégration adaptée aux environnements de distribution électrique exigeants.

Raccordement pratique pour câblages rigides et souples

Le produit accepte des conducteurs monofilares de 2,5 à 95 mm² et des conducteurs multifilaires de 2,5 à 70 mm². Cette plage de raccordement facilite son intégration dans des tableaux où les sections peuvent varier selon la puissance, la longueur de ligne ou l’organisation interne du coffret. Pour l’installateur, cela apporte une mise en œuvre plus souple lors de l’assemblage, du remplacement ou de l’évolution d’un départ protégé.

Protection adaptée aux environnements techniques de distribution

Ce bloc différentiel dispose d’une résistance aux courants de choc de 5 kA, d’un indice de protection IP40 et d’un degré de pollution 3. Il est prévu pour fonctionner dans une plage de température ambiante de -25 à 70 °C, ce qui permet son emploi dans de nombreuses armoires et enveloppes techniques. Sa puissance dissipée de 22 W doit être prise en compte dans le dimensionnement thermique du tableau, en particulier dans les ensembles compacts ou fortement chargés.

Un choix pertinent pour compléter un appareillage de protection modulaire de puissance

Ce bloc différentiel électronique réglable répond aux besoins des professionnels recherchant une protection différentielle configurable sur appareillage 4 pôles 160 A. Le verrouillage intégré apporte un usage plus sûr lors des interventions et des opérations d’exploitation. Pour un tableau électrique nécessitant un réglage de sensibilité, une temporisation ajustable et une meilleure maîtrise des déclenchements, ce modèle constitue une solution particulièrement adaptée aux applications de distribution et de protection en série H3+.
