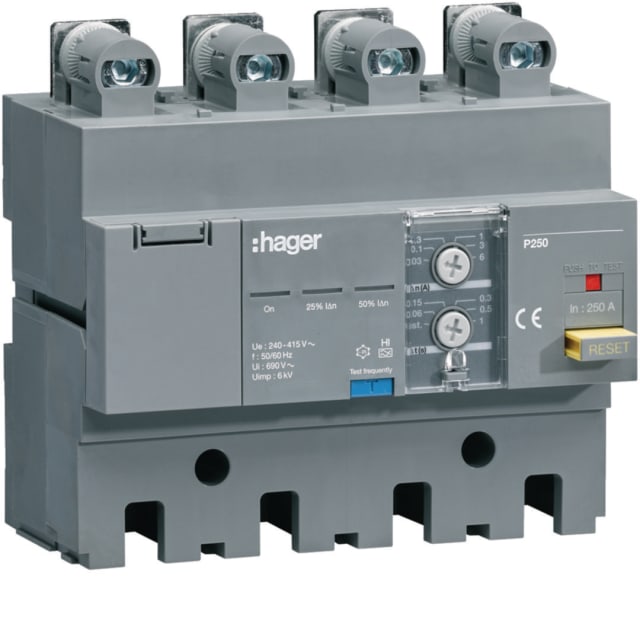

Bloc différentiel réglable 250A 4 pôles pour P250 HBT250H

Bloc différentiel réglable 250 A 4 pôles pour disjoncteur P250

Ce bloc différentiel réglable 250 A 4 pôles est conçu pour compléter un disjoncteur boîtier moulé P250 de la série h3+. Il apporte une protection différentielle adaptée aux installations de distribution et de protection nécessitant un calibre élevé, tout en conservant une intégration cohérente dans l’appareillage associé. Sa configuration 4 pôles permet la surveillance des circuits triphasés avec neutre, avec une plage de tension nominale de 220 à 415 V en 50/60 Hz.

Sensibilité différentielle réglable pour mieux adapter la protection

L’un de ses atouts majeurs réside dans son courant différentiel assigné réglable, de 0,03 A à 6 A. Cette large plage permet d’ajuster la sensibilité selon le niveau de protection recherché, qu’il s’agisse de protection renforcée des personnes, de sélectivité ou de protection de départs plus exposés aux défauts d’isolement. Ce réglage apporte davantage de souplesse au moment du dimensionnement et facilite l’adaptation du dispositif aux contraintes réelles de l’installation.

Temporisation réglable pour la sélectivité différentielle

Le temps de retardement est lui aussi réglable, avec une temporisation pouvant atteindre 1000 ms. Cette fonction est particulièrement utile pour organiser une sélectivité différentielle entre plusieurs niveaux de protection et limiter les coupures non souhaitées en cascade. Dans les tableaux de distribution, ce type de réglage permet d’obtenir une coordination plus fine entre les appareils de tête et les protections situées en aval.

Type A avec immunité renforcée contre les déclenchements non souhaités

Ce bloc différentiel fonctionne en type A et convient donc à la détection des défauts différentiels alternatifs et pulsants. Il bénéficie également d’une protection contre les déclenchements intempestifs, un point important dans les environnements où certaines charges peuvent générer des perturbations de fonctionnement. Sa résistance aux courants de choc de 3 kA contribue à une meilleure tenue face aux phénomènes transitoires, ce qui aide à maintenir une exploitation plus stable des équipements raccordés.

Compatibilité de raccordement pour fortes sections de conducteurs

Prévu pour des intensités élevées, ce modèle accepte des sections importantes en raccordement à vis : de 35 à 185 mm² en conducteur monofilaire et de 35 à 150 mm² en conducteur multifilaire. Cette capacité de connexion facilite son intégration dans les armoires et tableaux où les départs de puissance exigent des conducteurs de forte section. L’appareil est ainsi adapté aux configurations de distribution où la continuité de service et la maîtrise du câblage sont essentielles.

Caractéristiques adaptées aux environnements techniques exigeants

Avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV, ce bloc différentiel répond aux besoins des ensembles de protection soumis à des contraintes électriques soutenues. Son degré de pollution 3 et sa plage de température de fonctionnement de -25 à 70 °C permettent son emploi dans des environnements techniques variés. Son indice de protection IP40 le destine à une intégration dans un tableau ou une enveloppe appropriée, conformément aux pratiques habituelles de mise en œuvre.

Fonctions pratiques pour l’exploitation et l’intégration au tableau

Ce bloc différentiel intègre un dispositif de verrouillage, utile pour sécuriser les opérations d’intervention et d’exploitation. Sa puissance dissipée de 12,75 W doit être prise en compte dans l’étude thermique du coffret, notamment dans les tableaux compacts ou fortement équipés. Pour un projet de distribution en série h3+, ce modèle constitue une solution pertinente lorsque l’objectif est de combiner fort calibre, réglage différentiel étendu et temporisation ajustable dans un ensemble de protection 4 pôles.
