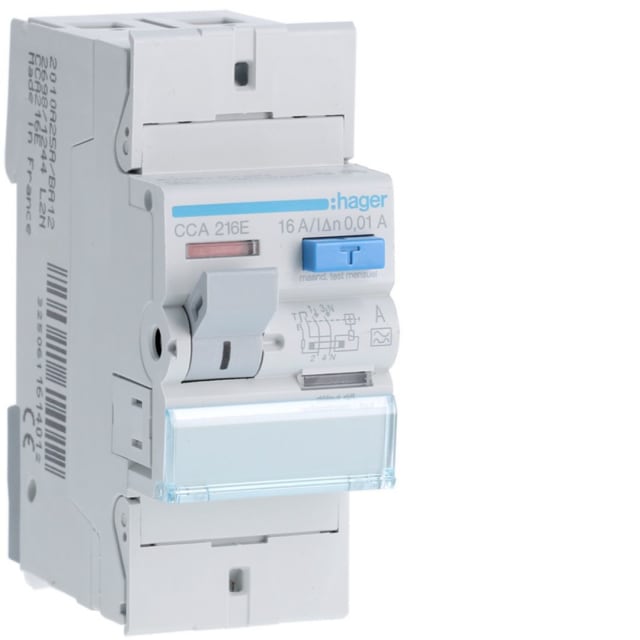

Interrupteur différentiel type A 2P 16A 10mA CCA216E

Interrupteur différentiel type A 2P 16A 10mA pour protection renforcée des circuits

Cet interrupteur différentiel type A 2 pôles 16 A 10 mA est conçu pour détecter rapidement les défauts d’isolement et couper l’alimentation en cas de courant de fuite. Son seuil de déclenchement de 10 mA permet une protection différentielle très sensible, particulièrement adaptée lorsque l’on recherche une surveillance renforcée des personnes et des circuits en environnement domestique ou tertiaire. Le type A autorise la détection des courants différentiels alternatifs et des composantes continues pulsées, ce qui le rend pertinent pour des usages comportant des équipements électroniques courants.

Format 2 modules DIN idéal pour l’intégration dans le tableau électrique

Avec sa largeur de 2 modules et son montage sur barre DIN, cet interrupteur différentiel s’intègre facilement dans un coffret ou un tableau de répartition modulaire. Son encombrement compact facilite l’organisation des protections dans les rangées, tout en conservant une lecture claire de l’installation. Sa profondeur totale de 70 mm convient aux configurations de tableaux modulaires où la place disponible doit être maîtrisée avec précision.

Calibre 16 A et alimentation 230 V pour départs monophasés dédiés

Son courant nominal de 16 A et sa tension de dimensionnement de 230 V en font une solution adaptée à la protection de départs monophasés spécifiques. Ce positionnement est intéressant lorsque l’on souhaite associer une protection différentielle dédiée à un circuit clairement identifié, sans surdimensionnement inutile. Le fonctionnement en 50 Hz et la conception 2 pôles permettent une coupure adaptée aux circuits devant bénéficier d’un sectionnement différentiel complet.

Détection type A adaptée aux équipements comportant de l’électronique

Le type de courant différentiel A constitue un choix pertinent pour les circuits alimentant des appareils susceptibles de générer des défauts à composante continue pulsée. Cela concerne notamment de nombreux équipements modernes intégrant de l’électronique de commande ou de puissance. Ce type d’interrupteur différentiel apporte ainsi une réponse cohérente pour des installations où une protection standard de type AC ne serait pas le choix le plus approprié.

Raccordement pratique avec bornes pour conducteurs rigides et souples

Cet appareil accepte des sections de conducteurs monofilaires de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm², ce qui apporte de la souplesse au moment du câblage dans le tableau. Cette plage de raccordement permet de s’adapter à différentes sections couramment rencontrées sur les départs et alimentations associées. La présence d’accessoires complémentaires possibles permet également d’envisager une intégration cohérente dans une architecture modulaire existante.

Caractéristiques électriques utiles pour une exploitation sécurisée

L’appareil présente une tension d’isolement Ui de 500 V, une tenue aux chocs Uimp de 4 kV et une résistance au court-circuit de 6 kA. Ces valeurs participent à une utilisation adaptée dans un ensemble de protection modulaire correctement dimensionné. La résistance aux courants de choc de 0,25 kA, la puissance dissipée de 2,4 W et le degré de pollution 2 complètent un profil technique pensé pour une intégration propre dans un tableau électrique de distribution.

Conçu pour une mise en œuvre propre dans les environnements de tableau

Son indice de protection IP20 convient à une installation en enveloppe ou coffret prévu à cet effet. L’appareil fonctionne dans une plage de température ambiante de -25 à 40 °C, avec dispositif de verrouillage, ce qui peut être utile pour sécuriser certaines opérations d’exploitation ou de maintenance. Sa conception modulaire en finition gris RAL proche 7005 s’inscrit naturellement dans l’esthétique habituelle des appareillages de protection pour tableau électrique.
