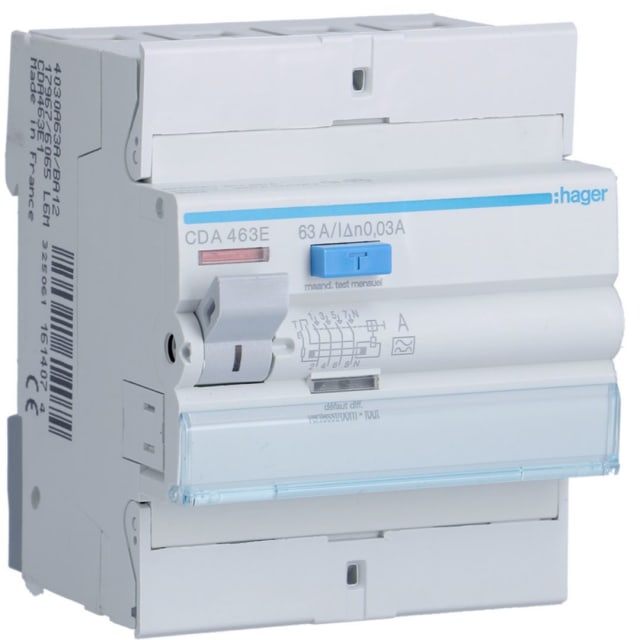

Interrupteur différentiel type A 4P 63A 30mA CDA463E

Protection différentielle 30 mA pour circuits tétrapolaires

Cet interrupteur différentiel type A 4P 63A 30mA est conçu pour assurer la coupure des circuits en cas de défaut d’isolement, avec une sensibilité de 30 mA adaptée à la protection des personnes. En version tétrapolaire, il convient aux installations nécessitant la coupure simultanée de quatre pôles, avec une tension de dimensionnement de 400 V et un format modulaire pratique pour l’intégration en tableau.

Type A adapté aux usages avec composante continue

Le type A permet la détection des courants différentiels alternatifs et des courants pulsés à composante continue. Il est particulièrement pertinent pour les lignes alimentant des équipements générant ce type de défaut, comme certains appareils électroménagers, circuits spécialisés ou charges électroniques. Ce positionnement technique aide à choisir une protection différentielle cohérente avec les usages actuels des bâtiments résidentiels et tertiaires.

Calibre 63 A pour une alimentation de rangée ou de groupe de circuits

Avec un courant nominal de 63 A, ce modèle peut être utilisé en tête d’un ensemble de circuits lorsque le dimensionnement de l’installation l’exige. Il permet de constituer une protection différentielle en amont de plusieurs départs, tout en conservant une lecture simple du tableau. Son pouvoir de tenue au court-circuit Icw de 6 kA et sa tenue aux chocs de 4 kV participent à une intégration adaptée aux environnements de distribution électrique courants.

Format 4 modules sur rail DIN pour tableau électrique

Sa largeur de 4 unités de division facilite son implantation dans les coffrets et tableaux équipés de rail DIN. Le montage est prévu sur barre DIN, avec une profondeur totale de 70 mm, ce qui simplifie l’organisation des appareillages dans les enveloppes modulaires. Ce format compact permet d’optimiser la place disponible sans sacrifier la lisibilité de la distribution.

Raccordement pratique pour conducteurs rigides et souples

L’appareil accepte des sections de conducteurs monofilares de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm². Cette plage de raccordement apporte de la souplesse lors de la réalisation du tableau, que ce soit pour l’alimentation principale ou pour l’organisation des liaisons internes. La présence d’un dispositif de verrouillage renforce la maîtrise de l’exploitation lors des interventions et opérations de maintenance.

Caractéristiques électriques utiles en exploitation

Cet interrupteur différentiel fonctionne en 50 Hz, avec un type de tension AC, une tension d’isolement Ui de 500 V et une résistance aux courants de choc de 0,25 kA. Il n’est ni sélectif ni micro-retardé, ce qui le destine à une coupure instantanée en cas de défaut différentiel. Sa puissance dissipée de 18,5 W est également une donnée utile pour l’étude thermique du tableau lorsqu’il est intégré à proximité d’autres protections modulaires.

Intégration soignée dans les environnements de distribution

Avec un indice de protection IP20, un degré de pollution 2 et une plage de fonctionnement de -25 à 40 °C, ce dispositif est pensé pour une installation en tableau dans des conditions d’exploitation maîtrisées. La possibilité d’ajouter des dispositifs supplémentaires permet d’envisager une configuration évolutive selon les besoins du coffret. Pour un projet de protection différentielle modulaire en 4 pôles, ce modèle réunit les caractéristiques attendues pour une installation claire, technique et bien dimensionnée.
