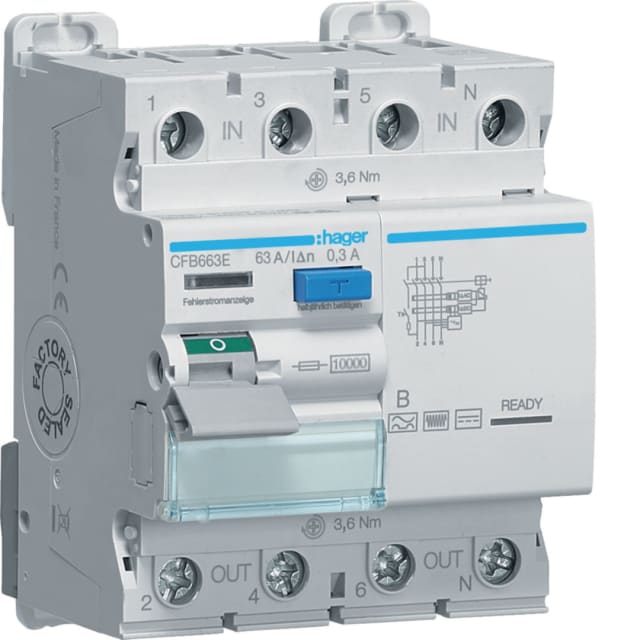

Interrupteur différentiel tétrapolaire 63A 300mA type B

Interrupteur différentiel tétrapolaire type B pour installations triphasées avec neutre

Cet interrupteur différentiel tétrapolaire 63A 300mA type B est conçu pour la protection des circuits 3P+N en 400 V. Son format 4 pôles permet la coupure simultanée des phases et du neutre, ce qui en fait une solution adaptée aux tableaux de distribution nécessitant une protection différentielle dédiée sur des départs triphasés. Son encombrement de 4 modules facilite son intégration dans une armoire ou un coffret modulaire sur rail DIN.

Détection type B pour courants différentiels AC et composantes continues

Le type B convient aux applications où la détection doit couvrir des courants de défaut plus complexes que ceux traités par les versions standards. Il est destiné aux environnements électriques pouvant générer des composantes continues lisses ou des formes de courant résiduel spécifiques. Ce positionnement en fait un appareil pertinent pour les installations techniques et certains équipements électroniques de puissance, lorsque le choix d’un différentiel type B est requis dans le schéma de protection.

Calibre 63 A et sensibilité 300 mA pour une protection différentielle dédiée

Avec un courant nominal de 63 A, cet interrupteur différentiel peut être intégré sur des lignes de puissance demandant un calibre élevé. Sa sensibilité de 300 mA le destine à une fonction de protection différentielle de l’installation ou d’un départ identifié, selon l’architecture retenue dans le tableau. Il s’agit d’un modèle non sélectif et non micro-retardé, à choisir lorsque l’installation ne nécessite pas de temporisation spécifique sur ce niveau de protection.

Montage rapide sur rail DIN et raccordement adapté au tableau

Prévu pour une pose sur barre DIN, ce modèle s’installe facilement dans les tableaux de répartition modulaires. Il accepte des conducteurs monofilares de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm², ce qui apporte de la souplesse lors du câblage. Sa profondeur totale de 70 mm reste compatible avec la majorité des enveloppes prévues pour l’appareillage modulaire, tout en laissant une implantation propre et lisible dans le coffret.

Tenue électrique adaptée aux environnements de distribution

Ce différentiel fonctionne en 50 Hz avec une tension de dimensionnement de 400 V et une tension d’isolement Ui de 400 V. Sa résistance au court-circuit assignée de 10 kA et sa tenue aux courants de choc de 5 kA participent à son intégration dans des ensembles de distribution où les contraintes électriques doivent être prises en compte avec précision. Sa tension nominale de tenue aux chocs Uimp de 4 kV complète ce positionnement pour les tableaux basse tension exigeant un appareillage cohérent.

Appareil modulaire accessoirisable pour tableaux évolutifs

Ce modèle est compatible avec des dispositifs supplémentaires, ce qui permet de l’intégrer dans une logique de tableau évolutif. Cette possibilité est intéressante pour les installations où l’on prévoit des besoins complémentaires de signalisation, de commande ou d’adaptation de l’appareillage modulaire. La présence d’un dispositif de verrouillage ajoute un atout pratique pour les opérations d’intervention et d’exploitation du tableau.

Caractéristiques pratiques pour exploitation en local technique

Son indice de protection IP20 le destine à une installation à l’intérieur d’une enveloppe adaptée. Il fonctionne dans une plage de température ambiante de -25 à 70 °C, avec un degré de pollution 2, ce qui correspond à un usage en environnement électrique maîtrisé. Sa puissance dissipée de 9,29 W est un point utile à considérer lors du dimensionnement thermique du tableau, notamment dans les coffrets compacts ou fortement équipés.
