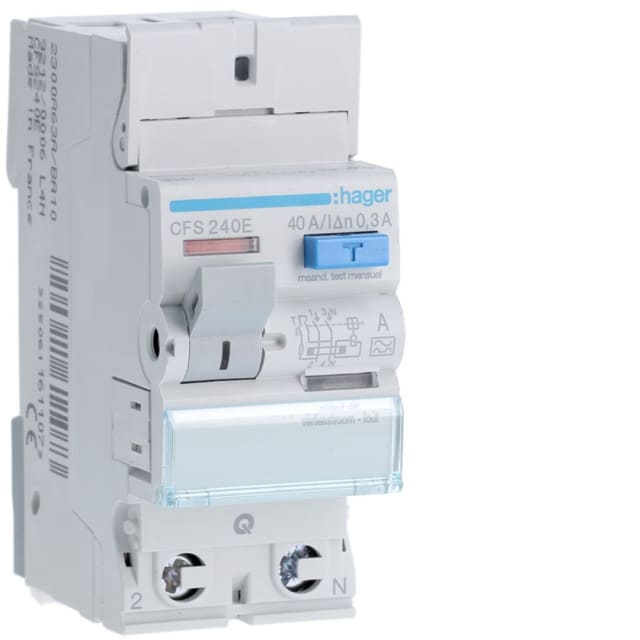

Interrupteur différentiel type A 2P 40A 300 mA CFS240E

Interrupteur différentiel type A 2P 40A 300 mA pour protection générale de tableau

L’interrupteur différentiel type A 2P 40A 300 mA CFS240E est conçu pour assurer une protection différentielle efficace sur les installations monophasées en 230 V. Son calibre de 40 A lui permet d’être intégré en tête de rangée ou sur des départs adaptés, tandis que sa sensibilité de 300 mA répond aux besoins de protection différentielle générale. Le type A le rend compatible avec les circuits susceptibles de générer des courants de défaut à composante continue pulsée, ce qui élargit son champ d’utilisation dans les tableaux électriques modernes.

Détection type A adaptée aux usages actuels

Ce modèle détecte les défauts différentiels en courant alternatif et les courants résiduels pulsés, ce qui en fait une solution pertinente pour des circuits alimentant certains équipements électroniques ou électroménagers. Par rapport à un appareil limité au type AC, le type A apporte une couverture mieux adaptée aux installations actuelles, tout en conservant une lecture simple du choix technique pour l’installateur. Avec sa sensibilité de 300 mA, il s’inscrit dans une logique de protection différentielle amont ou de protection dédiée selon l’architecture retenue dans le tableau.

Format 2 modules pour une intégration propre sur rail DIN

Grâce à son encombrement de 2 modules et à son montage sur barre DIN, cet interrupteur différentiel s’intègre facilement dans les coffrets et tableaux de distribution. Sa profondeur totale de 70 mm facilite l’implantation dans des enveloppes courantes, tout en préservant une implantation nette et rationnelle. Le format bipolaire 2P convient parfaitement aux réseaux monophasés, avec une coupure des deux pôles pour une mise en sécurité claire de la ligne protégée.

Raccordement pratique avec technologie QuickConnect

La version QuickConnect est pensée pour simplifier le câblage et rendre l’assemblage plus fluide dans le tableau. Elle permet un travail plus rapide et plus lisible lors de l’installation, en particulier dans les ensembles où la régularité de raccordement compte autant que le gain de temps. L’appareil accepte des conducteurs monofiliaires de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm², ce qui laisse une plage de raccordement confortable pour de nombreuses configurations de distribution.

Caractéristiques électriques adaptées aux contraintes du tableau

Ce modèle dispose d’une tension assignée de 230 V, d’une fréquence de 50 Hz et d’une tension d’isolement Ui de 500 V. Sa tenue aux chocs Uimp de 4 kV participe à sa bonne intégration dans un environnement de tableau soumis aux contraintes électriques habituelles. Sa résistance au court-circuit Icw de 6 kA et sa résistance aux courants de choc de 0,25 kA en font un appareil cohérent pour les applications de protection différentielle dans les ensembles de distribution résidentiels et tertiaires légers.

Conçu pour une exploitation claire et sécurisée

L’interrupteur différentiel CFS240E est équipé d’un dispositif de verrouillage, un point utile pour sécuriser l’exploitation ou encadrer certaines interventions. Son indice de protection IP20 correspond à une installation à l’intérieur d’un coffret ou d’un tableau, comme attendu pour ce type d’appareillage modulaire. Non sélectif et non micro-retardé, il est destiné aux schémas où une coupure sans temporisation est recherchée.

Conditions d’installation et de fonctionnement à prendre en compte

Ce dispositif est prévu pour fonctionner dans une plage de température ambiante de -25 à +40 °C, avec un degré de pollution 2. Sa puissance dissipée de 3,2 W doit être prise en compte dans le dimensionnement thermique global du tableau, en particulier dans les enveloppes compactes ou fortement équipées. Sa finition gris proche RAL 7005 s’accorde avec l’esthétique sobre des appareillages modulaires destinés à la distribution électrique.

Un choix pertinent pour les professionnels et tableaux exigeants

Avec son calibre 40 A, sa sensibilité 300 mA, son format bipolaire 2 modules et son déclenchement différentiel type A, cet interrupteur différentiel répond aux attentes des installateurs recherchant un appareil lisible, bien dimensionné et simple à intégrer. Il convient particulièrement aux projets où l’on souhaite une protection différentielle générale efficace, un montage rapide sur rail DIN et une compatibilité adaptée aux usages électriques contemporains.
