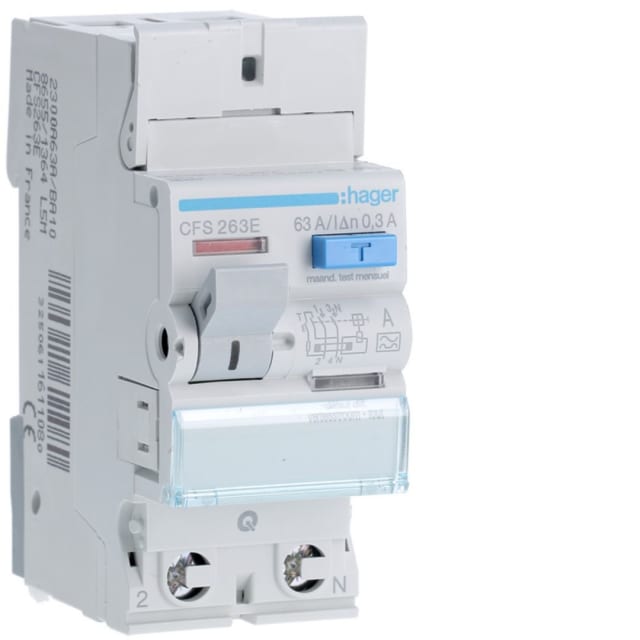

Interrupteur différentiel type A 63A 300mA 2P pour protection des circuits monophasés

Cet interrupteur différentiel type A 63A 300mA 2P est conçu pour la coupure et la surveillance des défauts d’isolement sur les installations monophasées en 230 V. Son calibre de 63 A lui permet de prendre place en tête ou en protection de groupes de circuits selon l’architecture du tableau, tandis que sa sensibilité de 300 mA convient aux usages où l’on recherche une protection différentielle dédiée contre les défauts à la terre. En version 2 pôles, il assure la coupure simultanée des conducteurs concernés pour une mise en sécurité nette et lisible au tableau.

Détection type A adaptée aux courants de défaut usuels des équipements modernes

Le type A permet de détecter les courants différentiels alternatifs ainsi que les composantes continues pulsées, ce qui le rend adapté aux installations alimentant des équipements courants comportant de l’électronique de puissance. Ce positionnement est particulièrement pertinent lorsque les circuits desservis comprennent des appareils susceptibles de générer ce type de défaut. Le déclenchement à 300 mA apporte une réponse cohérente pour la protection générale ou de sous-ensembles, avec un appareil non sélectif et non micro-retardé pour une coupure franche dès dépassement du seuil assigné.

Format 2 modules avec montage sur rail DIN pour intégration simple dans le tableau

Avec une largeur de 2 unités de division et une profondeur totale de 70 mm, cet interrupteur différentiel s’intègre facilement dans les coffrets et tableaux modulaires. Son montage sur barre DIN simplifie la pose, le remplacement et l’organisation des protections. Ce format compact aide à conserver une implantation propre, même dans les enveloppes où l’espace disponible doit être optimisé. La présence d’un dispositif de verrouillage constitue également un point pratique pour sécuriser la manœuvre ou l’exploitation en maintenance.

Connexion Quick Connect pratique pour un câblage plus net

Cette version Quick Connect est pensée pour faciliter le raccordement dans le tableau et gagner en lisibilité sur la distribution. Elle s’inscrit dans une logique d’installation soignée, avec une mise en œuvre adaptée aux environnements modulaires actuels. L’appareil accepte des sections de conducteurs monofilaire de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm², ce qui couvre un large éventail de configurations de câblage en résidentiel étendu comme en petit tertiaire.

Caractéristiques électriques dimensionnées pour une exploitation stable

Ce modèle est prévu pour une tension assignée de 230 V, une fréquence de 50 Hz et une tension d’isolement Ui de 500 V. Sa tenue aux chocs atteint 4 kV, un niveau utile pour l’intégration dans des tableaux soumis aux contraintes électriques habituelles. La résistance au court-circuit de 6 kA et la résistance aux courants de choc de 0,25 kA participent à son bon dimensionnement dans une chaîne de protection cohérente. Sa puissance dissipée de 8,7 W est également à prendre en compte pour la gestion thermique du coffret lorsque plusieurs appareils sont regroupés.

Conditions d’installation adaptées aux environnements électriques courants

Avec un indice de protection IP20, cet interrupteur différentiel est destiné à être installé dans une enveloppe adaptée. Il fonctionne dans une plage de température ambiante de -25 à +40 °C et correspond à un degré de pollution 2, ce qui répond aux conditions usuelles d’exploitation en tableau électrique. Sa conception modulaire et son type de tension AC s’intègrent naturellement dans les distributions classiques nécessitant une protection différentielle identifiable, simple à repérer et cohérente avec les autres appareillages du coffret.

Un choix pertinent pour structurer une protection différentielle claire au tableau

Pour l’installateur comme pour l’exploitant, cet interrupteur différentiel 2P 63A 300mA type A constitue une solution lisible pour segmenter la protection d’une installation. Son calibre, son format 2 modules, sa technologie type A et son raccordement Quick Connect en font un appareil bien adapté aux tableaux recherchant une distribution ordonnée et une maintenance facilitée. Il peut également recevoir des dispositifs supplémentaires, ce qui permet d’envisager une intégration cohérente dans des ensembles de protection modulaires plus complets.
