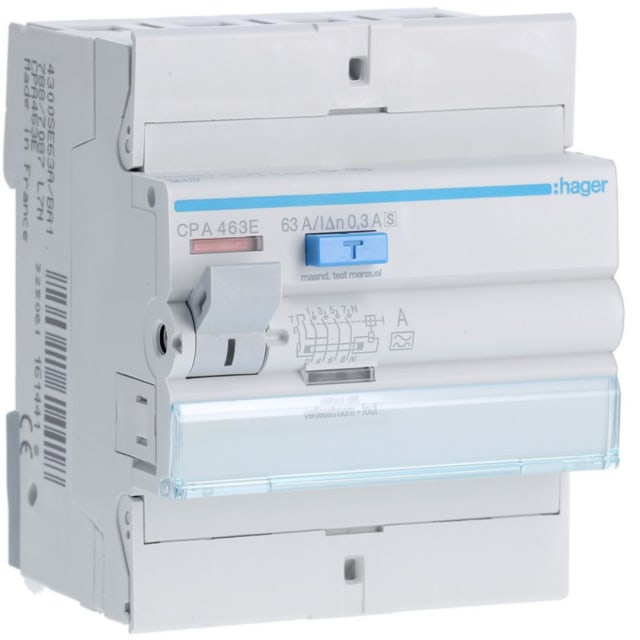

Interrupteur différentiel type A 4P 63A 300mA CPA463E

Interrupteur différentiel type A 4P 63A 300mA pour installation triphasée

Cet interrupteur différentiel 4 pôles 63 A 300 mA type A est conçu pour la protection des personnes et la surveillance des défauts d’isolement sur les installations en 400 V. Son format 4P le rend adapté aux tableaux alimentant des circuits triphasés avec neutre, tandis que son calibre 63 A permet son intégration en tête de rangée ou en amont de départs nécessitant une intensité importante. Le seuil différentiel de 300 mA répond aux besoins de protection différentielle générale, notamment lorsque l’on recherche une coupure sur défaut de fuite à la terre avec une bonne tenue en environnement tertiaire ou technique.

Type A sélectif : adapté aux charges avec composante continue

La technologie type A permet la détection des défauts différentiels en courant alternatif ainsi que des courants résiduels pulsatoires, ce qui convient aux usages comportant des équipements électroniques, automatismes, alimentations, variateurs ou circuits intégrant des composants de redressement. Sa version sélective, associée à un comportement micro-retardé, aide à améliorer la coordination entre plusieurs protections différentielles montées en cascade. Cela limite les déclenchements non souhaités sur l’ensemble de l’installation et favorise une sélectivité plus cohérente entre l’amont et l’aval du tableau.

Calibre 63 A et sensibilité 300 mA pour la protection en tête de ligne

Avec un courant nominal de 63 A, ce modèle convient aux départs ou sous-ensembles nécessitant une capacité de passage élevée. Sa sensibilité de 300 mA est particulièrement pertinente lorsque l’appareil est utilisé comme protection différentielle générale ou en complément d’une architecture comprenant d’autres dispositifs plus sensibles sur les circuits terminaux. Cette configuration permet de structurer la protection du tableau avec un appareil dimensionné pour les intensités soutenues tout en conservant une logique de répartition claire des fonctions de protection.

Montage sur rail DIN et encombrement 4 modules

Prévu pour une installation sur barre DIN, cet interrupteur différentiel s’intègre facilement dans les coffrets et tableaux modulaires. Sa largeur de 4 unités de division simplifie le repérage de l’encombrement dès la phase de préparation du tableau. La profondeur totale de 70 mm facilite également l’intégration dans la majorité des enveloppes modulaires compatibles. Ce format compact pour un appareil tétrapolaire 63 A est intéressant lorsque l’espace disponible doit être optimisé sans compromettre la lisibilité de l’appareillage.

Raccordement pratique et compatibilité avec différentes sections de conducteurs

L’appareil accepte des conducteurs monofilaires de 1 à 25 mm² ainsi que des conducteurs multifilaires de 1 à 16 mm², ce qui permet de l’adapter à de nombreuses configurations de câblage en tableau. Cette plage de raccordement apporte de la souplesse pour les arrivées d’alimentation comme pour les liaisons de distribution internes. La présence d’un dispositif de verrouillage constitue un atout complémentaire pour sécuriser l’appareil lors des opérations d’exploitation ou de maintenance, en particulier dans les armoires et tableaux nécessitant un contrôle d’accès plus strict.

Tenue électrique adaptée aux environnements de distribution

Ce modèle est donné pour une tension assignée de 400 V, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Sa résistance au court-circuit de 6 kA et sa résistance aux courants de choc de 5 kA en font une solution cohérente pour les tableaux de distribution modulaire où la continuité de fonctionnement et la coordination avec les autres protections sont déterminantes. Fonctionnant en 50 Hz, il répond aux besoins des installations basse tension intégrant une protection différentielle robuste sur réseaux AC.

Un appareil pensé pour les tableaux électriques techniques et structurés

Avec son indice de protection IP20, son fonctionnement possible de -25 à +40 °C et son degré de pollution 2, cet interrupteur différentiel est destiné à une mise en œuvre en environnement protégé, à l’intérieur d’un tableau ou d’un coffret adapté. La possibilité d’ajouter des dispositifs complémentaires permet aussi d’envisager une intégration dans des ensembles plus évolutifs. Pour un tableau de distribution nécessitant un interrupteur différentiel type A 4P 63A 300mA sélectif, ce modèle constitue une réponse précise, lisible et adaptée aux architectures électriques où la hiérarchisation des protections est essentielle.
