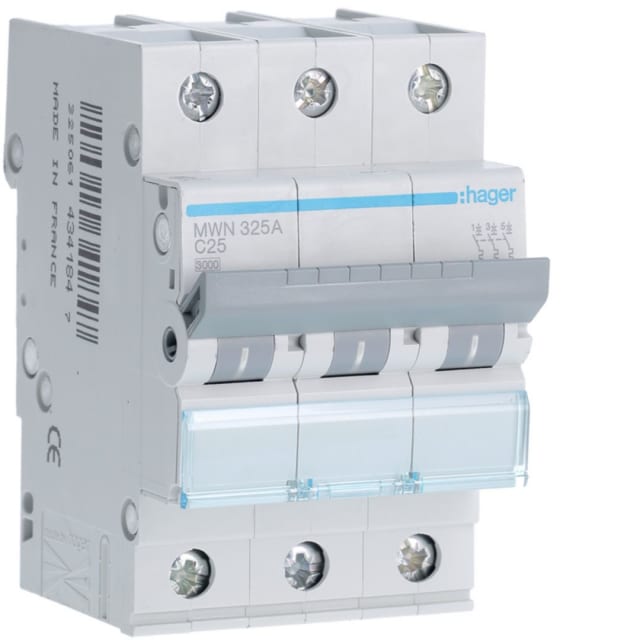

Disjoncteur tripolaire courbe C 25A 3kA 3 modules MWN325A

Disjoncteur tripolaire 25A courbe C pour protection des circuits triphasés

Ce disjoncteur tripolaire 25A courbe C est conçu pour assurer la protection des circuits triphasés contre les surcharges et les courts-circuits. Son calibre 25 A convient aux départs nécessitant une intensité soutenue, tandis que sa courbe C le rend particulièrement adaptée aux usages courants avec appels de courant modérés au démarrage. En tableau électrique, il permet une coupure simultanée sur les trois pôles protégés, ce qui en fait une solution cohérente pour de nombreuses distributions en alimentation triphasée.

Format 3 modules pratique pour l’intégration en tableau

Avec une largeur de 3 modules et une profondeur totale de 70 mm, ce disjoncteur modulaire s’intègre facilement dans un coffret ou un tableau de répartition. Son encombrement maîtrisé simplifie l’organisation des rangées et aide à conserver une implantation propre, notamment lorsque plusieurs protections doivent être regroupées dans un espace limité. Cette configuration tripolaire sans neutre raccordé est adaptée aux circuits où seules les trois phases doivent être protégées.

Pouvoir de coupure 3 kA et comportement de déclenchement maîtrisé

Ce modèle dispose d’un pouvoir de coupure assigné de 3 kA selon EN 60898 à 230 V comme à 400 V, avec un pouvoir de coupure Icu de 4,5 kA selon IEC 60947-2 à 400 V. Il convient donc à des installations où ce niveau de protection est requis. Sa courbe de déclenchement C offre un bon équilibre entre protection des conducteurs et tolérance aux pointes de courant temporaires, ce qui la rend pertinente pour des circuits alimentant par exemple des équipements usuels, petits moteurs ou charges présentant un appel au démarrage non excessif.

Raccordement souple ou rigide pour une mise en œuvre plus simple

Le raccordement accepte des conducteurs monofilaires de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm². Cette plage de connexion apporte de la souplesse au moment du câblage, que l’installation soit réalisée en fil rigide ou en conducteur plus souple selon les habitudes de pose et l’architecture du tableau. Pour l’installateur, cela facilite l’adaptation aux sections couramment rencontrées sur les départs protégés en 25 A.

Caractéristiques électriques adaptées aux tableaux de distribution AC

Prévu pour une tension de dimensionnement de 400 V en courant alternatif, ce disjoncteur fonctionne sur une fréquence de 50 à 60 Hz. Il présente une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV, avec une catégorie de surtension 3. Ces données en font un appareil destiné à la protection modulaire en distribution électrique, avec un niveau de tenue cohérent pour une installation de tableau nécessitant une protection claire et bien dimensionnée.

Protection modulaire pensée pour les conditions d’usage courantes

Ce disjoncteur bénéficie d’un indice de protection IP20, d’un degré de pollution 2 et d’une classe de limitation énergétique 3. Il est prévu pour fonctionner dans une plage de température ambiante étendue de -25 à 70 °C, ce qui permet son emploi dans de nombreux environnements techniques compatibles avec une installation en coffret. Sa puissance dissipée de 10,1 W est également une donnée utile pour l’évaluation thermique globale du tableau lorsque plusieurs appareillages sont regroupés.

Un choix pertinent pour protéger un départ triphasé 25 A

Pour un tableau de distribution nécessitant une protection tripolaire 25 A en courbe C, ce disjoncteur modulaire 3 kA constitue une réponse lisible et efficace. Il s’adresse aux professionnels comme aux acheteurs avertis recherchant un appareil compact, simple à intégrer et bien adapté à la protection de circuits triphasés usuels. Son format 3 modules, sa coupure sur trois pôles protégés et ses capacités de raccordement en font un composant pratique pour la réalisation ou l’évolution d’une distribution électrique organisée.
