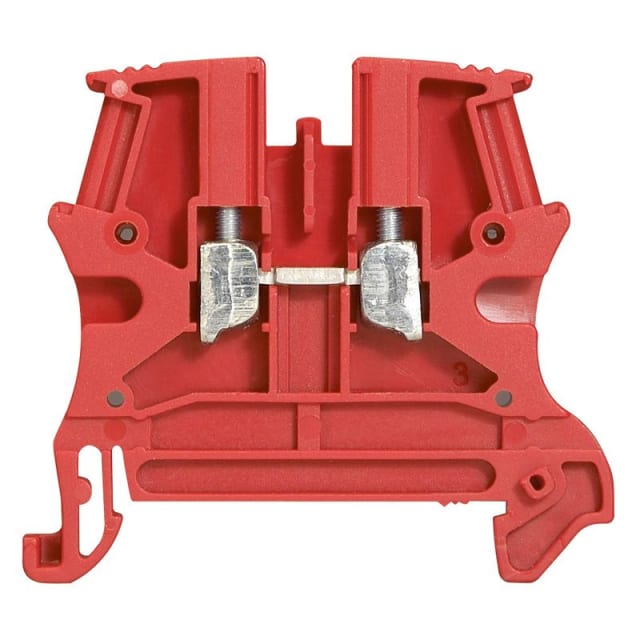

Bloc de jonction à vis 2,5 mm² rouge Legrand 037130

Bloc de jonction à vis 2,5 mm² pour raccordement de passage sur rail DIN

Ce bloc de jonction à vis Legrand Viking 3 est conçu pour réaliser un raccordement de passage simple, propre et lisible dans les coffrets et armoires électriques. Il comporte 1 entrée et 1 sortie pour assurer la continuité d’un conducteur sur bornier, avec une section nominale de 2,5 mm² et un pas de 5 mm. Son format compact permet d’optimiser l’implantation sur rail DIN 35 mm tout en gardant un câblage ordonné.

Connexion à vis adaptée aux conducteurs rigides, souples et multibrins

Ce bornier accepte les conducteurs monofilaires de 0,25 à 4 mm², les conducteurs multifilaires de 0,25 à 2,5 mm² ainsi que les conducteurs à brins fins de 0,25 à 4 mm² sans gaine. Pour les conducteurs souples avec gaine, la plage de raccordement va de 0,25 à 2,5 mm². Cette polyvalence facilite le câblage de nombreuses liaisons de commande, de distribution et de repiquage en environnement tertiaire ou industriel.

Encombrement réduit pour intégration dense dans les tableaux

Avec une largeur de 5 mm et une hauteur de 46,5 mm, ce bloc de jonction rouge s’intègre facilement dans les rangées de borniers lorsque la place disponible est comptée. Son montage sur rail DIN 35 mm simplifie la mise en œuvre dans les coffrets de distribution, armoires de commande et ensembles de raccordement nécessitant une organisation nette des circuits.

Repérage visuel efficace grâce à la couleur rouge

Sa couleur rouge permet d’identifier rapidement un circuit spécifique dans un ensemble de connexions. Ce repérage visuel est particulièrement utile lorsque l’installation comporte plusieurs potentiels, fonctions ou zones de câblage à distinguer. Dans une logique de maintenance et de lecture rapide du bornier, cette finition colorée apporte un vrai avantage d’exploitation.

Caractéristiques électriques adaptées aux circuits de câblage courant

Ce bloc de jonction de la série Viking 3 est prévu pour un courant de dimensionnement de 24 A et une tension de dimensionnement de 800 V. Il constitue ainsi une solution adaptée aux raccordements de passage nécessitant une tenue électrique cohérente avec les usages de câblage en tableau. Son corps isolant en thermoplastique complète l’ensemble pour une intégration propre dans les équipements de raccordement.

Conception simple à 1 étage pour raccordement direct et lisible

Ce modèle dispose d’un seul étage avec 2 réglettes à bornes par étage, dans une configuration de jonction directe à vis. Cette architecture favorise un cheminement clair des conducteurs et une lecture immédiate des départs et arrivées sur rail. Pour les installateurs, cela permet de structurer les borniers de façon rationnelle, sans complexifier inutilement le câblage.

Une borne Viking 3 pensée pour les environnements d’installation courants

Utilisable dans une plage de température de service de -5 à 40 °C, ce bloc de jonction convient aux environnements d’installation courants en intérieur. Il répond bien aux besoins de raccordement dans les coffrets électriques, tableaux modulaires, armoires techniques et ensembles de commande où l’on recherche une borne de passage 2,5 mm² à vis, compacte, lisible et facile à intégrer sur rail DIN.
