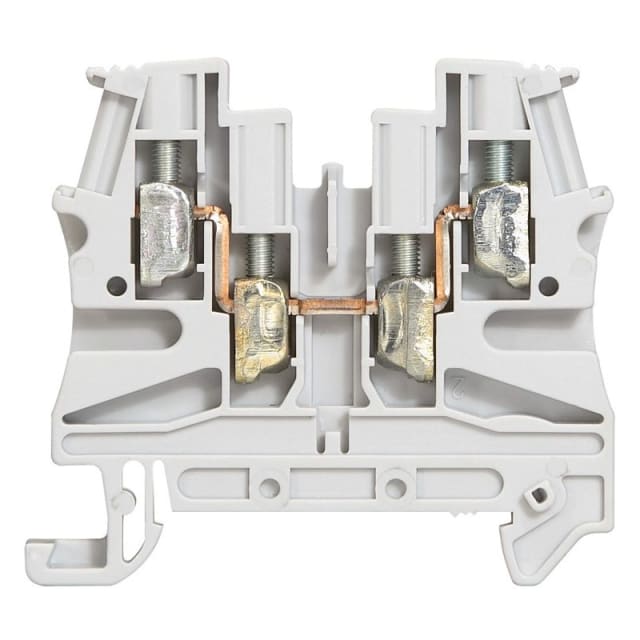

Bloc de jonction à vis 2 entrées 2 sorties 4 mm² gris

Bloc de jonction à vis 4 mm² pour raccordement de passage sur rail DIN

Ce bloc de jonction à vis 2 entrées 2 sorties en 4 mm² est conçu pour réaliser un raccordement de passage clair et compact dans les tableaux, coffrets et armoires électriques. Issu de la gamme Viking 3 de Legrand, il se monte sur rail DIN 35 mm et convient aux circuits standard grâce à son repérage gris. Son format étroit avec un pas de 6 mm permet d’optimiser l’implantation tout en conservant une connexion simple à identifier et à câbler.

Configuration 2 entrées 2 sorties pratique pour les distributions de conducteurs

Avec sa configuration 1 jonction, 2 entrées et 2 sorties, ce bloc facilite les reprises de ligne et les raccordements de continuité sans multiplier les bornes. Il convient particulièrement aux opérations de dérivation, de transit ou d’organisation de conducteurs dans les ensembles de câblage où la lisibilité et la compacité sont recherchées. Le nombre de réglettes à bornes par étage, au total de 4, permet de gérer proprement les connexions dans un encombrement réduit.

Raccordement à vis adapté à de nombreuses sections de conducteurs

Le raccordement à vis sur les deux points de connexion apporte une solution directe pour les conducteurs monofilares, multifilaires et souples dans les plages prévues. Ce modèle accepte notamment les conducteurs monofilares et souples sans gaine de 0,25 à 6 mm², ainsi que les conducteurs multifilaires et souples avec gaine jusqu’à 4 mm². Cette polyvalence le rend pertinent pour de nombreuses opérations de câblage en installation électrique, maintenance d’armoire ou extension de coffret.

Capacité électrique pensée pour les circuits de puissance courante

Ce bloc de jonction affiche un courant assigné de 32 A et une tension de dimensionnement de 500 V. Ces valeurs en font un choix adapté aux raccordements de puissance courante dans les installations basse tension nécessitant une borne de passage compacte en 4 mm². Il permet ainsi de concilier densité de câblage et tenue électrique cohérente avec les usages courants de répartition et de transit en armoire.

Format compact pour une intégration propre dans les coffrets

Avec une largeur de 6 mm et une hauteur de 51,5 mm, cette borne de jonction Viking 3 s’intègre facilement dans les ensembles où l’espace disponible doit être exploité avec précision. Son montage sur rail DIN 35 mm simplifie la mise en place dans les coffrets modulaires et les armoires de câblage. Son exécution à un étage permet de conserver une lecture immédiate du cheminement des conducteurs, ce qui est appréciable lors du câblage initial comme lors des interventions ultérieures.

Corps isolant thermoplastique et usage en environnement d’installation courant

Le corps isolant en thermoplastique répond aux exigences d’un usage en appareillage de raccordement et contribue à une manipulation adaptée aux environnements d’installation usuels. La température de service indiquée de -5 à 40 °C permet son emploi dans des conditions courantes de tableau ou de coffret. Cette conception en fait une borne de passage appropriée pour les opérations de raccordement fixes nécessitant une solution nette, compacte et techniquement cohérente.

Un choix pertinent pour organiser un câblage standard en série Viking 3

Pour un électricien, un tableautier ou un mainteneur, ce bloc de jonction à vis gris 4 mm² constitue une solution efficace pour structurer un câblage standard avec une implantation serrée. La série Viking 3 est recherchée lorsqu’il faut combiner compacité, logique de repérage et compatibilité avec les accessoires de bornier de la même famille. Ce modèle convient particulièrement aux montages où l’on souhaite raccorder proprement plusieurs conducteurs sur une même jonction de passage sans complexifier l’ensemble.
