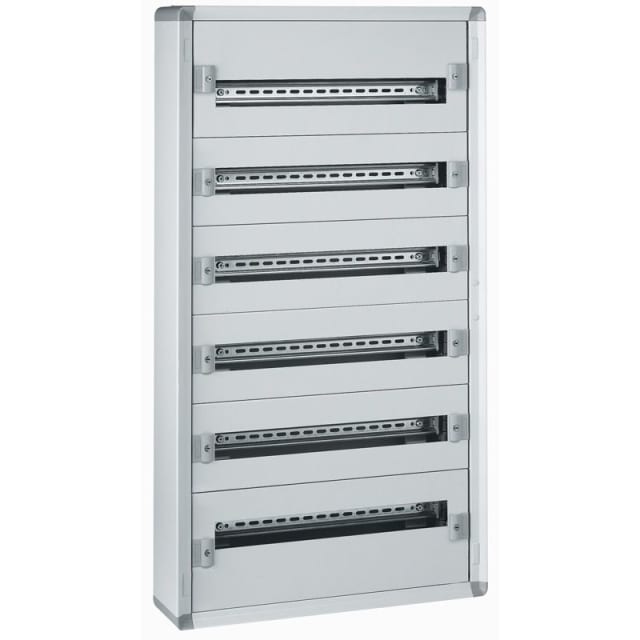

Coffret de distribution métal 6 rangées 144 modules 020006

Coffret de distribution métal 6 rangées 144 modules pour installation en saillie

Ce coffret de distribution métal 6 rangées 144 modules est conçu pour la réalisation de tableaux de distribution en saillie avec une capacité importante dans un format rationnel. Sa configuration en 6 rangées de 24 modules permet d’intégrer proprement les appareillages modulaires, tout en conservant une lecture claire du tableau et une organisation efficace des départs. Il convient particulièrement aux installations nécessitant un volume modulaire élevé, avec une implantation murale adaptée aux environnements techniques.

Format 24 modules par rangée pour une distribution structurée

Avec 144 modules au total, ce coffret facilite la répartition des protections, commandes et auxiliaires sur plusieurs niveaux distincts. Ce découpage en 24 modules par rangée apporte un vrai confort pour séparer les fonctions, équilibrer les départs et garder un tableau lisible lors du câblage comme en maintenance. Ce format est particulièrement pertinent lorsqu’il faut intégrer plusieurs protections divisionnaires, dispositifs différentiels et équipements modulaires dans une seule enveloppe.

Enveloppe acier gris RAL 7035 pensée pour les tableaux techniques

Le boîtier en acier avec finition gris RAL 7035 s’intègre naturellement dans les locaux techniques, zones de service et espaces dédiés à la distribution électrique. Le montage apparent simplifie l’implantation lorsque l’encastrement n’est pas souhaité ou possible. Son gabarit de 1050 mm de hauteur, 575 mm de largeur et 147 mm de profondeur permet d’obtenir une capacité élevée sans basculer vers une armoire plus encombrante, ce qui en fait une solution équilibrée pour les installations de distribution murales.

Prééquipé pour l’intégration modulaire avec rail DIN

La présence d’un rail DIN permet l’installation des appareillages modulaires selon une logique standard de tableau de distribution. Le coffret est adapté à une réalisation tout modulaire, ce qui facilite le choix des protections et accessoires compatibles selon les besoins du chantier. Cette conception apporte plus de souplesse dans la composition du tableau, que ce soit pour une création neuve, une extension ou une réorganisation d’une distribution existante.

Indice de protection et usage avec ou sans porte

Le coffret est donné pour un indice IP30 sans porte, avec une résistance mécanique IK07 dans cette configuration. La conception accepte l’ajout d’une porte en option, à commander séparément, ce qui permet d’adapter la finition du tableau au niveau de protection recherché et au contexte d’installation. L’absence de porte d’origine laisse ainsi plus de liberté pour composer un ensemble cohérent selon les contraintes d’accès, d’exploitation et de présentation en façade.

Implantation murale souple avec possibilité de montage adossé

Ce modèle est prévu pour une pose en apparent et accepte également une possibilité de montage adossé, utile lorsque l’implantation du local impose une optimisation de l’espace disponible. Sa profondeur totale de 170 mm et sa profondeur intérieure exploitable favorisent l’organisation du câblage dans une enveloppe de distribution de grand format, tout en restant compatible avec une installation murale propre et structurée.

Une solution adaptée aux tableaux de distribution de capacité élevée

Grâce à sa capacité de 144 modules, à son format 6 rangées et à sa conception métallique, ce coffret répond bien aux besoins des tableaux de distribution nécessitant une réserve modulaire importante. Il convient pour centraliser plusieurs circuits et composer un ensemble évolutif, clair à équiper et pratique à organiser. Pour un projet recherchant un coffret de distribution métal en saillie de grande capacité, ce format représente une base sérieuse pour bâtir un tableau complet, lisible et bien hiérarchisé.
