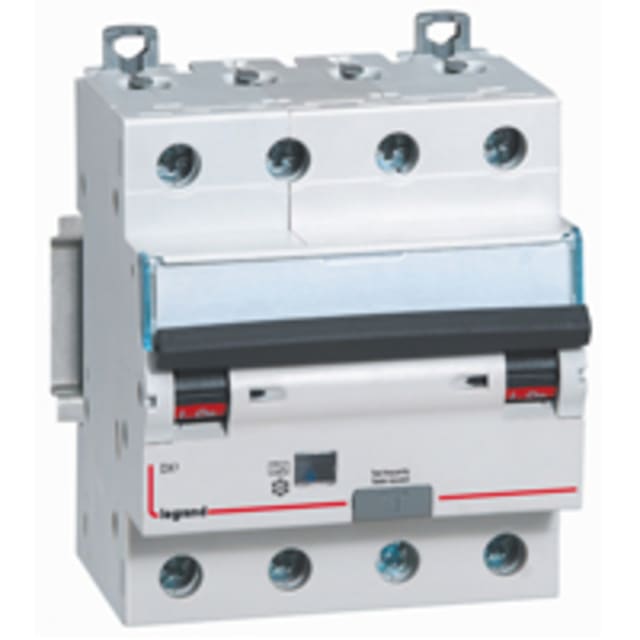

Disjoncteur différentiel tétrapolaire 30 mA C20 411235

Disjoncteur différentiel tétrapolaire 30 mA C20 pour protection complète des circuits

Ce disjoncteur différentiel tétrapolaire DX³ associe dans un seul appareil la protection contre les surcharges et courts-circuits, ainsi que la détection des défauts d’isolement. En 4 pôles, il convient aux installations en 400 V avec neutre raccordé, lorsque la coupure simultanée des conducteurs est recherchée. Son calibre 20 A et sa courbe C le destinent aux départs nécessitant une tenue adaptée aux appels de courant modérés, tout en conservant une protection précise des lignes.

Sensibilité 30 mA type A pour la protection des personnes et des usages courants

Avec une sensibilité différentielle de 30 mA, cet appareil assure une coupure rapide en cas de fuite de courant susceptible de présenter un risque pour les personnes. Son type A permet la détection des défauts différentiels en courant alternatif ainsi que des composantes continues pulsées, ce qui le rend pertinent pour de nombreux circuits alimentant des équipements électroniques ou électroménagers. C’est un choix adapté lorsqu’il faut combiner sécurité des personnes et protection du départ dans un seul module de coupure.

Calibre 20 A et courbe C pour les départs triphasés ou tétrapolaires

Le courant nominal de 20 A répond aux besoins de nombreux circuits de distribution en tableau. La courbe de déclenchement C convient aux usages où un courant d’appel peut apparaître au démarrage, tout en maintenant une bonne sélectivité d’utilisation sur les lignes terminales. En version tétrapolaire avec 4 pôles protégés, ce disjoncteur différentiel est particulièrement indiqué pour les circuits qui nécessitent une protection homogène sur l’ensemble des conducteurs actifs.

Pouvoir de coupure 6 kA pour une intégration maîtrisée en tableau

Ce modèle dispose d’une capacité de coupure nominale de 6 kA selon EN 61009-1, avec une puissance de coupure de mesure de 6 kA selon IEC 60947-2. Cette configuration le rend adapté à une utilisation en tableau de répartition où il faut disposer d’une protection modulaire combinant fonction magnétothermique et différentielle. La classe de limitation énergétique 3 participe également à une meilleure maîtrise des effets liés au défaut en limitant l’énergie laissée passer lors d’un court-circuit.

Format 4 modules DX³ pour un montage modulaire propre

Sa largeur de 4 unités de division facilite son implantation dans les coffrets et tableaux modulaires lorsque l’encombrement doit rester cohérent avec une distribution tétrapolaire. Son format DX³ est pensé pour une intégration claire dans les ensembles de protection et de distribution. La profondeur totale de 44 mm permet aussi de tenir compte des contraintes d’espace à l’intérieur du tableau, notamment lors du câblage et de l’organisation des appareillages en façade.

Raccordement avec neutre et bornes prévues pour une utilisation en tableau

Ce disjoncteur différentiel intègre le raccordement du neutre et une exécution conçue pour les montages modulaires avec arrivée et départ sur bornes. La présence d’un dispositif de verrouillage apporte un maintien fonctionnel utile en exploitation ou lors d’opérations d’intervention sur le tableau. Le degré de protection IP20 sur l’appareil monté contribue à une utilisation adaptée en enveloppe, dans le respect des bonnes pratiques de mise en œuvre des protections modulaires.

Un appareil pertinent pour les tableaux de distribution en 400 V

Fonctionnant en 400 V AC à 50 Hz, ce disjoncteur différentiel tétrapolaire 30 mA C20 s’adresse aux configurations où l’on recherche un appareil compact, capable de protéger à la fois les personnes et le circuit concerné. Son type A, ses 4 pôles protégés et son format 4 modules en font une solution cohérente pour les tableaux électriques nécessitant une protection différentielle associée à une protection contre les surintensités, sans multiplier les appareillages séparés.
