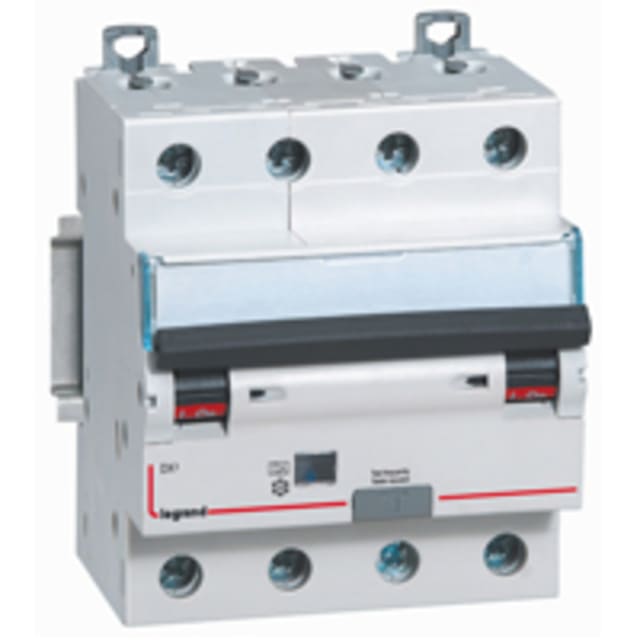

Disjoncteur différentiel 4P 30 mA C25 pour protection complète des circuits

Ce disjoncteur différentiel DX³ réunit dans un seul appareil la protection différentielle des personnes et la protection magnéto-thermique du circuit. En version tétrapolaire 4P, il convient aux installations nécessitant la coupure simultanée de plusieurs conducteurs, avec un calibre de 25 A et une sensibilité de 30 mA. Cette configuration permet de sécuriser efficacement un départ contre les défauts d’isolement, les surcharges et les courts-circuits, tout en simplifiant l’intégration dans le tableau électrique.

Configuration tétrapolaire adaptée aux réseaux 400 V

Avec ses 4 pôles protégés, sa tension assignée de 400 V et son neutre raccordable, ce modèle est conçu pour les circuits triphasés avec neutre. Il répond aux besoins des tableaux de distribution où la continuité de protection sur l’ensemble des conducteurs est recherchée. Son format 4 modules facilite le repérage et l’organisation du coffret, sans multiplication inutile des appareils.

Détection différentielle type A pour les usages courants avec composante continue

Sa protection différentielle de type A détecte les défauts de courant alternatif ainsi que les courants différentiels pulsés. Ce choix est particulièrement pertinent pour de nombreux équipements actuels qui peuvent générer ce type de défaut. La sensibilité de 30 mA permet une coupure rapide en cas de fuite à la terre, ce qui en fait une solution adaptée lorsque la protection des personnes est un critère central dans la conception du tableau.

Courbe C25 pour démarrages modérés et protection des lignes

La courbe de déclenchement C et le calibre 25 A conviennent aux circuits pouvant présenter un appel de courant modéré au démarrage, tout en conservant une bonne tenue en exploitation normale. Ce positionnement est utile pour protéger une ligne alimentant des usages techniques ou des équipements qui exigent à la fois sélectivité d’exploitation et protection fiable contre les surintensités.

Pouvoir de coupure 6 kA et tenue aux défauts

Ce disjoncteur différentiel affiche une capacité de coupure nominale de 6 kA selon EN 61009-1, ainsi qu’une puissance de coupure mesurée de 6 kA selon IEC 60947-2. Il est donc dimensionné pour interrompre efficacement un défaut de court-circuit dans le cadre de son domaine d’emploi. Sa résistance aux courants de choc de 0,25 kA apporte un niveau de tenue cohérent pour les environnements de distribution modulaires où la stabilité de fonctionnement du tableau reste essentielle.

Intégration pratique dans le tableau électrique

La largeur de 4 unités de division et la profondeur totale de 44 mm facilitent l’implantation dans un coffret modulaire. Le dispositif de verrouillage intégré est un atout pour les opérations d’intervention, de consignation ou de maintenance. Son indice de protection IP20 correspond à une installation en tableau, tandis que le degré de pollution 2 s’inscrit dans les usages courants des enveloppes électriques fermées.

Une solution DX³ pensée pour les tableaux compacts et lisibles

Dans la gamme DX³, ce disjoncteur différentiel 4P 30 mA C25 apporte une réponse claire aux besoins de protection combinée dans un encombrement maîtrisé. Il évite l’association de plusieurs appareils distincts lorsque l’objectif est de gagner de la place au tableau tout en conservant une lecture simple des départs protégés. Pour l’installateur comme pour l’exploitant, c’est un choix pertinent lorsqu’il faut sécuriser un circuit tétrapolaire avec un appareil compact, lisible et techniquement cohérent.
