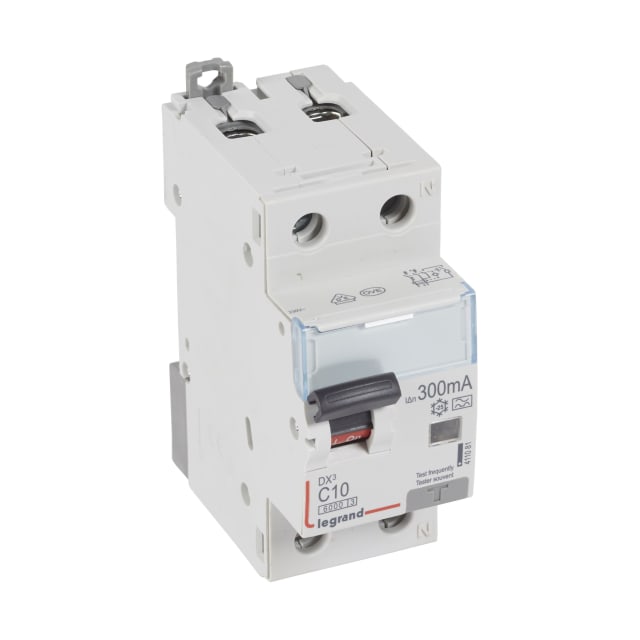

Disjoncteur différentiel DX³ Ph+N C10 300mA 411081

Disjoncteur différentiel phase + neutre pour protection combinée du circuit

Ce disjoncteur différentiel DX³ phase + neutre réunit dans un seul appareil la protection contre les surcharges, les courts-circuits et les défauts différentiels. En calibre 10 A avec courbe C, il convient aux circuits monophasés 230 V qui demandent une protection modulaire précise et lisible dans le tableau. Son format 2 modules facilite son intégration dans les coffrets de distribution lorsque l’espace disponible doit être optimisé.

Sensibilité différentielle 300 mA type A pour défauts d’isolement

Avec une sensibilité de 300 mA, ce modèle assure la coupure en cas de courant de défaut lié à un défaut d’isolement. Son type A permet la détection des courants différentiels alternatifs et des composantes continues pulsées, ce qui le rend adapté aux circuits alimentant des usages courants intégrant de l’électronique. Cette configuration répond au besoin de protection différentielle tout en conservant un appareil compact et simple à identifier dans l’enveloppe modulaire.

Calibre 10 A courbe C pour les circuits nécessitant une tenue adaptée au démarrage

Le calibre nominal de 10 A le destine aux lignes qui doivent être protégées avec un seuil cohérent par rapport à la section du câble et à l’usage prévu. Sa courbe de déclenchement C accepte les appels de courant modérés au démarrage, ce qui apporte une exploitation plus stable sur des circuits où un déclenchement trop sensible au démarrage serait pénalisant. C’est un choix pertinent pour une protection modulaire équilibrée entre réactivité et continuité d’usage.

Pouvoir de coupure 6 kA pour une intégration en tableau modulaire

Ce disjoncteur différentiel dispose d’un pouvoir de coupure de 6 kA selon les données techniques associées au produit. Cette valeur le positionne pour les installations modulaires où l’on recherche une protection capable d’interrompre un courant de court-circuit conforme à ce niveau de contrainte. Sa classe de limitation énergétique 3 participe également à une meilleure maîtrise de l’énergie laissée passer lors d’un défaut, ce qui constitue un point important dans la protection de la ligne et des équipements raccordés.

Raccordement pratique en phase + neutre avec bornes compatibles jusqu’à 16 mm²

La conception 2 pôles avec neutre raccordé permet une mise en œuvre claire sur les départs monophasés. Le produit accepte des conducteurs monofilares de 0,75 à 16 mm² et des conducteurs multifilaires de 0,75 à 10 mm², ce qui laisse une vraie souplesse au moment du câblage dans le tableau. Cette plage de raccordement facilite l’adaptation aux sections les plus courantes en distribution terminale, en rénovation comme en équipement neuf.

Encombrement réduit et lecture simple dans le coffret

Grâce à sa largeur de 2 unités de division et à une profondeur totale de 44 mm, ce disjoncteur différentiel DX³ s’intègre facilement dans les coffrets modulaires. Son gabarit compact aide à organiser plus proprement le tableau, notamment lorsqu’il faut conserver une bonne lisibilité des départs et maintenir un câblage accessible. La présence d’un dispositif de verrouillage apporte en complément une sécurisation utile lors des opérations d’intervention ou de maintenance.

Un appareil technique cohérent pour tableaux de protection et distribution

Avec son fonctionnement en 230 V AC, sa fréquence 50 Hz, son indice de protection IP20 et son architecture phase + neutre, ce modèle s’inscrit dans les besoins classiques des tableaux de protections et de distribution. Il constitue une solution adaptée lorsque l’on recherche un disjoncteur différentiel modulaire DX³ 10 A 300 mA type A, capable d’associer protection magnétothermique et protection différentielle dans un seul appareil, avec un encombrement maîtrisé et des caractéristiques de raccordement bien dimensionnées.
