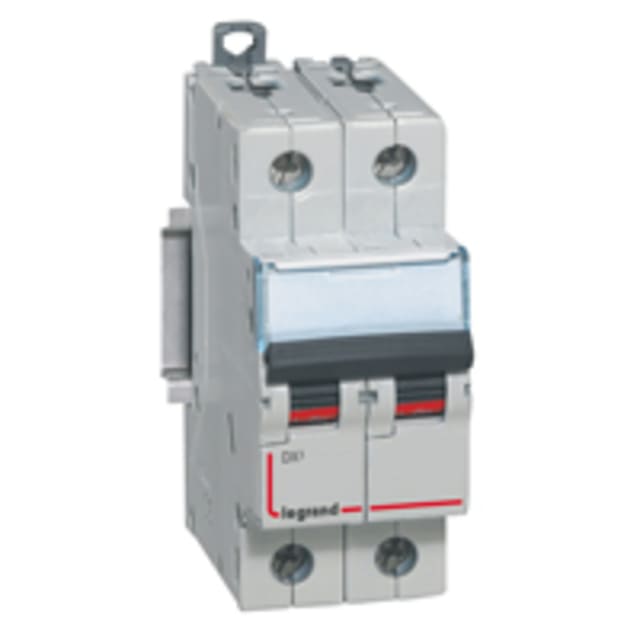

Disjoncteur bipolaire DX³ B16 230/400V 2 modules 408942

Disjoncteur bipolaire 16 A pour protection modulaire 230/400 V

Ce disjoncteur bipolaire DX³ courbe B 16 A est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits en installation modulaire. Son format 2 pôles permet la coupure simultanée de deux conducteurs, avec une tension de dimensionnement de 400 V en courant alternatif. En largeur 2 modules, il s’intègre facilement dans un tableau électrique lorsque l’on recherche une solution compacte, lisible et adaptée aux protections divisionnaires.

Courbe B adaptée aux circuits demandant un déclenchement précis

La courbe de déclenchement B convient aux circuits où l’on souhaite une réponse rapide en cas de surintensité, notamment sur des usages courants ne présentant pas de forts appels de courant au démarrage. Le calibre nominal de 16 A en fait un choix pertinent pour la protection de lignes dédiées ou de circuits terminaux nécessitant un disjoncteur modulaire bipolaire avec coupure coordonnée des deux pôles protégés.

Pouvoir de coupure élevé pour tableaux exigeants

Ce modèle de la série DX³ affiche un pouvoir de coupure assigné Icn de 16 kA à 230 V selon EN 60898 et de 10 kA à 400 V, avec un Icu pouvant atteindre 32 kA à 230 V et 16 kA à 400 V selon IEC 60947-2. Ces caractéristiques en font un disjoncteur adapté aux environnements de distribution où un niveau de coupure élevé est recherché. Sa classe de limitation énergétique 3 contribue également à mieux limiter les effets thermiques et dynamiques liés à un défaut.

Format 2 modules pratique pour l’intégration en coffret

Avec une largeur de 2 unités de division et une profondeur totale de 44 mm, ce disjoncteur bipolaire s’installe aisément dans les tableaux et coffrets modulaires. Son encombrement maîtrisé facilite l’organisation des rangées, le repérage des départs et la constitution d’une distribution propre, notamment lorsque plusieurs protections doivent être alignées dans un espace rationalisé.

Raccordement souple avec plusieurs sections de conducteurs

Ce disjoncteur accepte des conducteurs monofiliaires de 1,5 à 35 mm² ainsi que des conducteurs multifilaires de 1,5 à 25 mm². Cette plage de raccordement apporte de la souplesse lors du câblage, aussi bien en rénovation qu’en équipement de tableaux neufs. L’appareil ne prévoit pas de conducteur neutre à connexion dédiée, et protège bien 2 pôles, ce qui aide à sélectionner la bonne référence pour une architecture de protection bipolaire sans ambiguïté.

Conçu pour fonctionner dans des conditions d’exploitation étendues

Prévu pour une fréquence de 50 à 60 Hz, ce modèle présente une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Il fonctionne dans une plage de température ambiante de -25 à +70 °C, avec un degré de pollution 2 et un indice de protection IP20. Ces données techniques sont utiles pour choisir un disjoncteur modulaire cohérent avec les contraintes d’un coffret de distribution et avec les conditions normales d’exploitation d’un appareillage installé en enveloppe.

Une base évolutive dans la gamme modulaire DX³

Ce disjoncteur accepte l’ajout de dispositifs supplémentaires, ce qui permet de l’intégrer dans une logique de tableau évolutif selon les besoins de signalisation, de commande ou d’auxiliaires compatibles. Pour l’installateur comme pour l’acheteur averti, cette possibilité apporte plus de flexibilité dans la composition d’un ensemble modulaire homogène, tout en conservant un appareil bipolaire 16 A compact et clairement dimensionné pour la protection des circuits.
