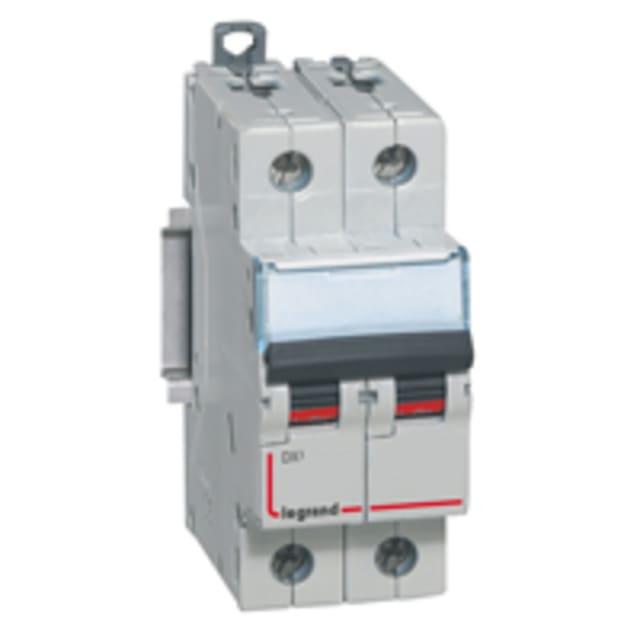

Disjoncteur bipolaire courbe C 6A 230/400V 409199

Disjoncteur bipolaire 6A courbe C pour la protection des circuits

Ce disjoncteur bipolaire courbe C 6A 230/400V en 2 modules est conçu pour assurer la protection magnéto-thermique des circuits électriques contre les surcharges et les courts-circuits. Son calibre 6 A convient aux départs nécessitant une protection précise, tandis que sa courbe C permet d’absorber les appels de courant modérés au démarrage, souvent recherchés sur certains circuits d’équipements ou de commande. En version 2 pôles protégés, il coupe simultanément les deux conducteurs, ce qui apporte une protection complète du départ concerné.

Format modulaire 2P compact pour intégration en tableau

Avec une largeur de 2 modules et une profondeur totale de 44 mm, ce disjoncteur modulaire s’intègre facilement dans les tableaux de distribution. Son encombrement maîtrisé simplifie l’organisation des rangées et permet de conserver une implantation propre, même lorsque l’espace disponible est compté. Son indice de protection IP20 le destine à une installation dans une enveloppe adaptée, en cohérence avec les usages en coffret ou tableau électrique.

Pouvoir de coupure élevé pour installations exigeantes

Ce modèle se distingue par un pouvoir de coupure assigné de 16 kA selon EN 60898 à 230 V et de 10 kA à 400 V, ainsi qu’un Icu atteignant 32 kA à 230 V et 16 kA à 400 V selon IEC 60947-2. Ces valeurs en font un disjoncteur adapté aux environnements où le niveau de court-circuit présumé demande un appareil de protection performant. La classe de limitation énergétique 3 contribue également à réduire l’énergie laissée passer lors d’un défaut, un point important pour la protection des conducteurs et des équipements raccordés.

Courbe C 6A : un choix pertinent pour les départs à appel de courant modéré

La courbe de déclenchement C est particulièrement adaptée lorsque le circuit protégé peut générer un courant d’appel supérieur à celui d’une charge purement résistive. Associée à un courant nominal de 6 A, elle permet de protéger efficacement des circuits spécifiques tout en limitant les déclenchements intempestifs. Ce positionnement technique en fait un choix cohérent pour les professionnels et installateurs qui recherchent un disjoncteur bipolaire 6A capable de conjuguer sélectivité d’usage et protection fiable du départ.

Raccordement souple pour conducteurs rigides et multibrins

Ce disjoncteur accepte des sections de conducteur monofilaire de 1,5 à 35 mm² et des conducteurs multifilaires de 1,5 à 25 mm². Cette plage de raccordement étendue facilite son intégration dans de nombreuses configurations de câblage, aussi bien en rénovation qu’en installation neuve. L’absence de neutre dédié à connecter confirme qu’il s’agit d’un véritable appareil bipolaire à 2 pôles protégés, pratique lorsque les deux conducteurs du circuit doivent être sectionnés et protégés ensemble.

Conçu pour une utilisation en courant alternatif 230/400V

Prévu pour une tension de dimensionnement de 400 V en courant alternatif, ce disjoncteur fonctionne sur une fréquence de 50 à 60 Hz. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 4 kV participent à son adéquation dans les ensembles de distribution modernes. Sa plage de température de fonctionnement de -25 à 70 °C permet son emploi dans des conditions d’exploitation variées, avec un degré de pollution 2 compatible avec les environnements d’installation courants en matériel modulaire.

Compatible avec dispositifs supplémentaires pour faire évoluer le tableau

Ce modèle accepte l’ajout de dispositifs supplémentaires, un avantage appréciable pour faire évoluer un tableau électrique sans changer la base de protection. Cette compatibilité permet d’adapter plus finement l’appareillage selon les besoins du chantier ou les contraintes d’exploitation. Pour l’acheteur professionnel comme pour le gestionnaire de maintenance, c’est un point intéressant lorsqu’il faut prévoir une architecture de protection modulaire, cohérente et évolutive autour d’un disjoncteur 2P courbe C 6A.
