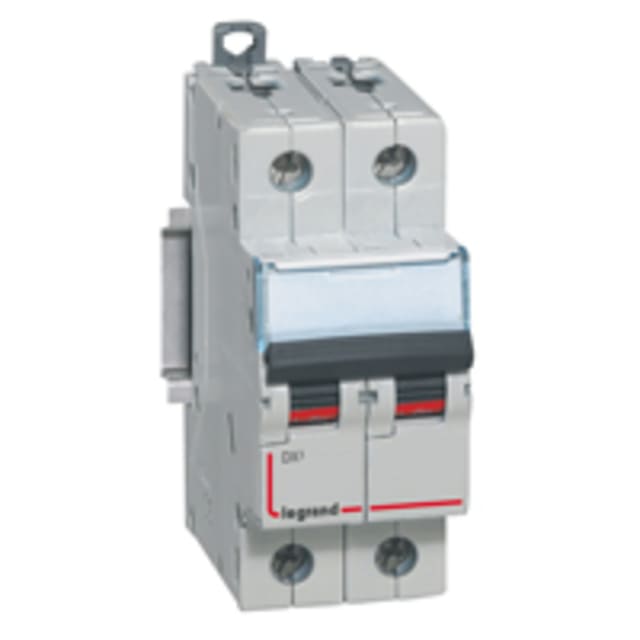

Disjoncteur bipolaire DX³ courbe C 2A 230/400V 409196

Disjoncteur bipolaire DX³ courbe C 2 A pour la protection des circuits

Ce disjoncteur bipolaire DX³ courbe C 2 A 230/400 V est conçu pour assurer la protection magnétothermique de deux pôles dans les tableaux de distribution. Son calibre 2 A le rend particulièrement adapté aux circuits de faible intensité nécessitant une coupure nette en cas de surcharge ou de court-circuit. En version 2 modules, il s’intègre facilement dans un coffret modulaire tout en conservant une lecture claire de l’appareillage.

Configuration bipolaire 2P avec protection sur les deux pôles

Avec ses 2 pôles au total et 2 pôles protégés, ce disjoncteur assure une coupure bipolaire cohérente pour les circuits où la protection simultanée des deux conducteurs est recherchée. Il ne dispose pas de neutre à connexion dédiée, ce qui correspond à une architecture 2P protégée. Cette configuration est appréciée pour certaines distributions spécifiques, équipements dédiés ou départs techniques nécessitant une isolation complète du circuit lors de la coupure.

Courbe C et pouvoir de coupure élevé pour les usages techniques

La courbe de déclenchement C convient aux circuits pouvant présenter un courant d’appel modéré au démarrage. Ce modèle combine un pouvoir de coupure assigné de 16 kA selon EN 60898 à 230 V et de 10 kA à 400 V, avec également des valeurs Icu selon IEC 60947-2 de 32 kA à 230 V et 16 kA à 400 V. Ce niveau de performance permet d’envisager son installation dans des environnements où la tenue aux défauts doit rester élevée, tout en conservant un format modulaire compact.

Format 2 modules compact pour tableau électrique modulaire

Sa largeur de 2 unités de division et sa profondeur totale de 44 mm facilitent son intégration dans les tableaux et coffrets modulaires. Ce format permet une implantation propre, pratique pour les rangées où l’optimisation de l’espace est importante. Le montage sous coffret s’inscrit dans les usages courants de distribution électrique, avec une présence discrète mais technique dans l’ensemble de l’installation.

Raccordement souple ou rigide avec plage de sections étendue

Ce disjoncteur accepte des conducteurs monofilares de 1,5 à 35 mm² et des conducteurs multifilaires de 1,5 à 25 mm². Cette plage de raccordement apporte une bonne souplesse pour adapter le produit à différentes contraintes de câblage en tableau. Elle facilite aussi le choix entre conducteurs rigides et souples selon l’organisation du coffret, le type de peignage ou la nature du départ à protéger.

Conçu pour fonctionner en courant alternatif sur une large plage d’utilisation

Prévu pour une tension de dimensionnement de 400 V en courant alternatif, ce modèle fonctionne en 50 à 60 Hz. Il présente une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV, des caractéristiques utiles pour les environnements de distribution nécessitant une bonne cohérence d’isolement. Sa température ambiante de fonctionnement de -25 à +70 °C élargit encore ses possibilités d’intégration dans des conditions d’exploitation variées.

Protection modulaire évolutive avec accessoires complémentaires possibles

Ce disjoncteur de la série DX³ peut recevoir des dispositifs supplémentaires, ce qui permet de faire évoluer l’appareillage selon les besoins du tableau. Cette compatibilité est un avantage pour les installations appelées à être complétées par des auxiliaires ou modules associés, sans repartir d’une base de protection différente. Pour le professionnel comme pour le tableautier, cela simplifie la continuité de gamme au sein d’un même ensemble modulaire.

Un choix pertinent pour les tableaux de distribution demandant compacité et précision

Grâce à son calibre 2 A, sa classe de limitation énergétique 3, son indice de protection IP20 et sa conception bipolaire, ce disjoncteur modulaire DX³ répond aux besoins de protection fine sur des départs spécifiques. Il constitue une solution adaptée lorsque l’on recherche un disjoncteur bipolaire courbe C compact, lisible en tableau et techniquement dimensionné pour une distribution 230/400 V.
