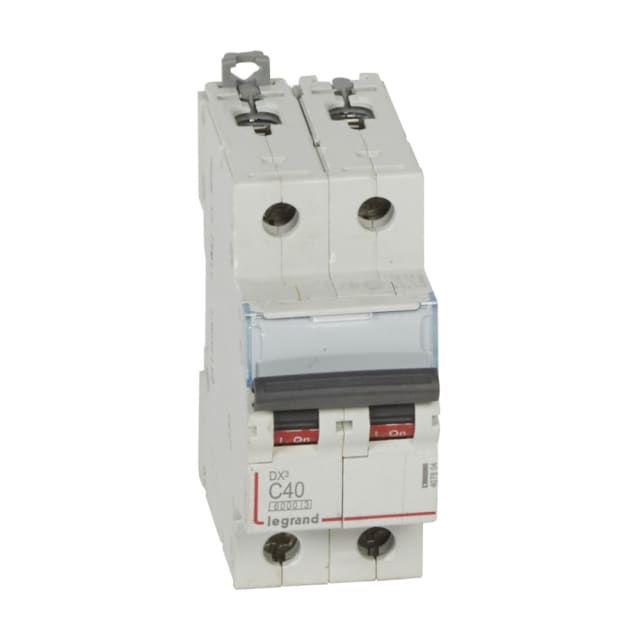

Disjoncteur bipolaire C40 400V DX³ 10kA réf 407804

Disjoncteur bipolaire C40 400V pour protection modulaire en tableau

Ce disjoncteur bipolaire DX³ courbe C calibre 40 A est conçu pour assurer la protection des circuits en courant alternatif jusqu’à 400 V. Son format modulaire 2 pôles sur 2 modules facilite son intégration dans un tableau électrique tout en apportant une coupure simultanée des deux pôles protégés. Il convient aux installations où l’on recherche une protection magnéto-thermique nette, adaptée aux circuits avec appels de courant modérés au démarrage.

Courbe C 40 A : un choix adapté aux circuits avec courant d’appel

Avec son courant nominal de 40 A et sa courbe de déclenchement C, ce disjoncteur est particulièrement indiqué pour des lignes alimentant des équipements susceptibles de générer un courant d’appel à la mise sous tension. Cette caractéristique permet de limiter les déclenchements intempestifs tout en conservant une protection efficace contre les surcharges et les courts-circuits. En pratique, il s’intègre aussi bien dans des ensembles de distribution que dans des départs techniques nécessitant un calibre soutenu.

Pouvoir de coupure élevé pour une protection renforcée

Ce modèle se distingue par un pouvoir de coupure de 10 kA selon l’IEC 60947-2 à 400 V et de 25 kA à 230 V, avec un pouvoir de coupure assigné selon EN 60898 de 10 kA à 230 V et 6 kA à 400 V. Cette configuration permet de répondre à des besoins de protection exigeants dans des tableaux où le niveau de court-circuit présumé impose un appareil modulaire performant. Sa classe de limitation énergétique 3 contribue également à réduire l’énergie laissée passer en cas de défaut, ce qui participe à une meilleure maîtrise des contraintes sur l’installation.

Format compact 2 modules pour intégration simple dans le coffret

Sa largeur de 2 unités de division et sa profondeur totale de 44 mm facilitent l’implantation dans les coffrets et tableaux modulaires. Ce gain de compacité est appréciable pour optimiser l’espace disponible, notamment lorsque plusieurs départs doivent être regroupés sur une même rangée. Le format bipolaire permet en outre une lecture claire de la protection installée et une architecture de tableau propre et cohérente.

Raccordement pratique et compatibilité avec de nombreuses sections

Le raccordement accepte des conducteurs monofilares de 1,5 à 35 mm² ainsi que des conducteurs multifilaires de 1,5 à 25 mm². Cette plage de connexion apporte une bonne souplesse de mise en œuvre pour s’adapter à différents types de câblage en tableau. Le disjoncteur est également prévu pour recevoir des dispositifs supplémentaires, ce qui permet d’envisager une évolution du montage selon les besoins de signalisation, de commande ou d’auxiliaires associés à la gamme DX³.

Caractéristiques électriques et environnementales utiles à l’installation

Ce disjoncteur fonctionne en courant alternatif 50 à 60 Hz, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Son indice de protection IP20 convient à une intégration dans une enveloppe adaptée, et son degré de pollution 2 correspond à un usage en environnement électrique standard. Il peut fonctionner dans une large plage de température ambiante de -25 à +70 °C, ce qui en fait un appareil pertinent pour des configurations d’installation variées.

Une solution DX³ cohérente pour la distribution et la protection

Ce disjoncteur modulaire bipolaire 40 A s’intègre naturellement dans une logique de protection et de distribution en tableau avec la série DX³. Il constitue un choix pertinent pour protéger un départ en 230/400 V lorsque l’on recherche un appareil compact, bipolaire, à courbe C et à pouvoir de coupure élevé. Sa combinaison entre encombrement réduit, calibre 40 A et caractéristiques de coupure en fait une solution particulièrement adaptée aux tableaux nécessitant une protection modulaire lisible, technique et efficace.
