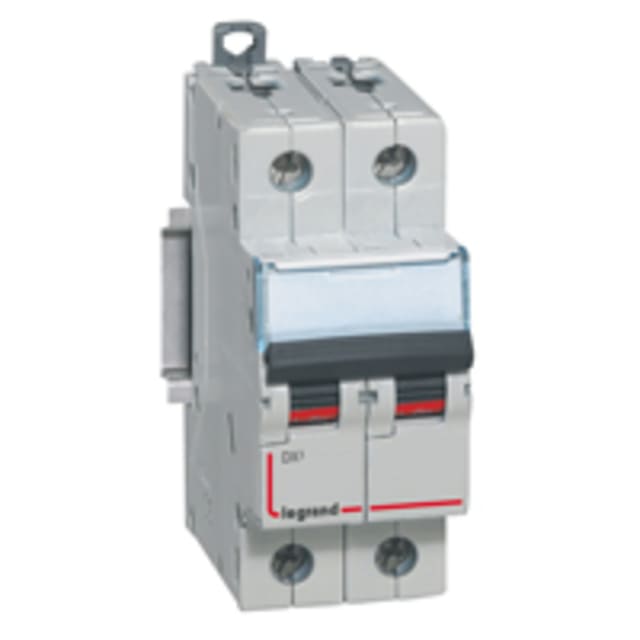

Disjoncteur bipolaire C40 230/400 V DX³ 409206

Disjoncteur bipolaire C40 pour protection modulaire 230/400 V

Ce disjoncteur bipolaire C40 de la gamme DX³ est conçu pour la protection des circuits en 230/400 V AC dans les tableaux électriques modulaires. Avec ses 2 pôles protégés et son calibre de 40 A, il assure la coupure et la protection contre les surcharges et les courts-circuits sur les deux conducteurs. Son format 2 modules permet une intégration simple dans les coffrets et armoires équipés de rail DIN.

Courbe C adaptée aux usages courants avec appels de courant modérés

La courbe de déclenchement C convient aux circuits présentant des pointes de courant au démarrage modérées, comme de nombreux départs d’alimentation en environnement résidentiel, tertiaire ou technique. Elle offre un bon équilibre entre continuité d’exploitation et protection du circuit, tout en restant adaptée aux usages où un déclenchement trop sensible serait inadapté.

Pouvoir de coupure élevé pour une protection efficace du tableau

Ce modèle se distingue par un pouvoir de coupure assigné Icn de 16 kA à 230 V selon EN 60898 et de 10 kA à 400 V. Il affiche également un Icu de 32 kA à 230 V et 16 kA à 400 V selon IEC 60947-2. Ces caractéristiques en font une solution pertinente pour les installations où le niveau de courant de court-circuit exige un appareil modulaire capable de supporter des contraintes électriques importantes au niveau du tableau.

Encombrement 2 modules pour une implantation propre et rationnelle

Avec une largeur de 2 unités de division et une profondeur totale de 44 mm, ce disjoncteur bipolaire facilite l’organisation des protections dans le coffret. Son faible encombrement aide à optimiser la place disponible sur le rail, tout en conservant une lecture claire de la distribution. C’est un choix adapté lorsque la compacité du tableau compte autant que la capacité de protection.

Raccordement souple pour différents types de conducteurs

Le raccordement accepte des conducteurs monofilares de 1,5 à 35 mm² et des conducteurs multifilaires de 1,5 à 25 mm². Cette plage de connexion permet de couvrir de nombreux besoins en câblage, aussi bien pour des départs classiques que pour des liaisons de section plus importante. L’appareil ne prévoit pas de conducteur neutre à connexion dédiée, ce qui correspond bien à une architecture bipolaire avec protection des 2 pôles.

Compatibilité tableau et utilisation dans des environnements techniques exigeants

Prévu pour fonctionner en courant alternatif 50 à 60 Hz, ce disjoncteur dispose d’une tension d’isolement Ui de 500 V et d’une tenue aux chocs Uimp de 4 kV. Sa classe de limitation énergétique 3 participe à une meilleure maîtrise de l’énergie laissée passer en cas de défaut. Son indice de protection IP20, son degré de pollution 2 et sa plage de température de fonctionnement de -25 à 70 °C le destinent à une mise en œuvre dans des tableaux correctement intégrés à leur environnement.

Une solution DX³ pensée pour les protections modulaires évolutives

Issu de la série DX³, ce disjoncteur peut recevoir des dispositifs supplémentaires compatibles, ce qui facilite l’évolution du tableau selon les besoins de signalisation, de commande ou d’association avec des accessoires dédiés. Pour l’installateur comme pour le mainteneur, cela permet de construire une protection modulaire cohérente, lisible et adaptée aux contraintes du chantier sans changer de logique d’appareillage.
