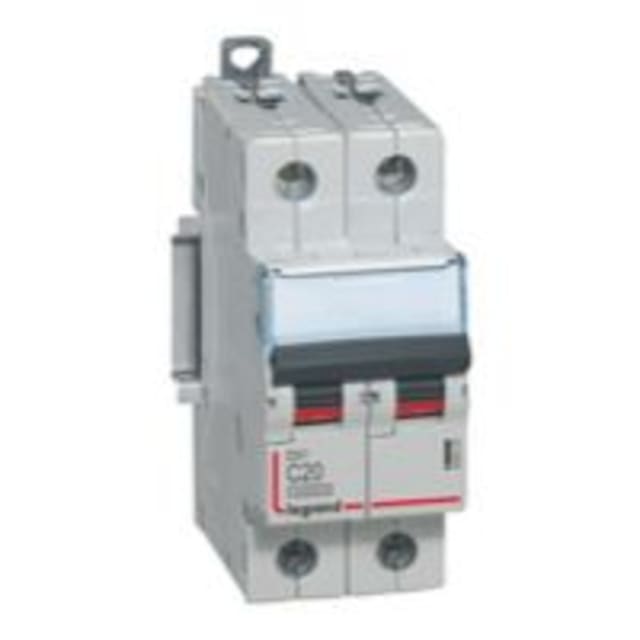

Disjoncteur bipolaire C20 230/400V DX³ 409203

Disjoncteur bipolaire C20 pour protection 230/400 V en tableau modulaire

Ce disjoncteur bipolaire courbe C 20 A de la série DX³ est conçu pour protéger efficacement les circuits en 230/400 V AC contre les surcharges et les courts-circuits. Son format 2 pôles avec 2 pôles protégés permet une coupure simultanée des deux conducteurs actifs, ce qui en fait une solution adaptée aux installations nécessitant une protection bipolaire nette et lisible au tableau. Son calibre 20 A convient particulièrement aux départs de circuits de puissance modérée en environnement résidentiel, tertiaire ou technique.

Courbe C 20 A : un déclenchement adapté aux usages courants

La courbe de déclenchement C apporte un bon équilibre entre protection et tolérance aux appels de courant au démarrage. Elle convient aux circuits alimentant des équipements présentant des pointes d’intensité modérées, comme certains moteurs, automatismes, auxiliaires techniques ou lignes spécialisées. Ce positionnement permet de sécuriser le départ sans provoquer de déclenchements intempestifs dans les usages courants où une courbe trop sensible serait moins adaptée.

Pouvoir de coupure élevé pour installations exigeantes

Ce modèle se distingue par un pouvoir de coupure assigné Icn de 16 kA à 230 V selon EN 60898 et de 10 kA à 400 V, avec également un Icu atteignant 32 kA à 230 V et 16 kA à 400 V selon IEC 60947-2. Concrètement, cela permet d’envisager son intégration dans des tableaux où le niveau de court-circuit présumé impose une protection modulaire robuste. Sa classe de limitation énergétique 3 participe aussi à réduire l’énergie laissée passer en cas de défaut, ce qui contribue à mieux préserver les conducteurs et les appareillages en aval.

Format 2 modules compact et intégration simple au coffret

Avec une largeur de 2 unités de division et une profondeur totale de 44 mm, ce disjoncteur bipolaire C20 s’intègre facilement dans les tableaux modulaires lorsque l’optimisation de l’espace est importante. Son encombrement contenu facilite la composition de coffrets clairs et rationnels, notamment sur les lignes où une protection bipolaire est requise sans sacrifier la place disponible pour les autres dispositifs de commande, de protection ou de signalisation.

Raccordement pratique pour sections courantes en mono ou multibrins

Ce disjoncteur accepte des conducteurs monofilares de 1,5 à 35 mm² et des conducteurs multifilaires de 1,5 à 25 mm². Cette plage de raccordement permet de couvrir un large éventail de configurations de câblage en tableau, aussi bien en rénovation qu’en installation neuve. Pour l’installateur, cela apporte de la souplesse au moment du câblage des départs et simplifie l’adaptation aux sections réellement utilisées sur site.

Caractéristiques électriques et environnementales pour usage technique

Prévu pour une tension de dimensionnement de 400 V en courant alternatif, ce modèle fonctionne en 50/60 Hz, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Son indice de protection IP20 au niveau des bornes protégées le destine à une intégration en enveloppe adaptée. Il peut fonctionner dans une plage de température ambiante étendue de -25 à +70 °C, ce qui le rend pertinent pour des environnements techniques variés où la stabilité d’exploitation est recherchée.

Une base évolutive dans l’univers modulaire DX³

Issu de la gamme DX³, ce disjoncteur peut recevoir des dispositifs supplémentaires, ce qui facilite la création d’une protection modulaire évolutive selon les besoins du tableau. Cet avantage est particulièrement intéressant pour les projets où l’on souhaite anticiper des fonctions complémentaires ou harmoniser l’ensemble des protections sur une même série. Pour l’acheteur professionnel comme pour le tableautier, cela permet de sélectionner un appareillage cohérent, facile à intégrer dans une distribution électrique structurée.
