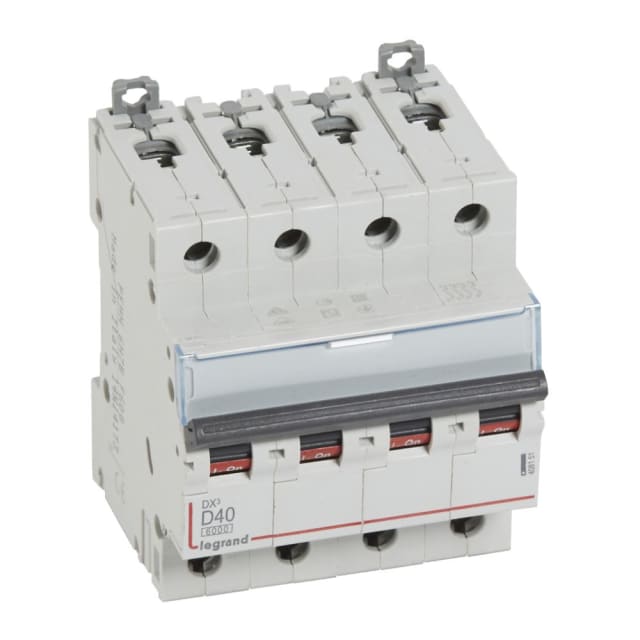

Disjoncteur tétrapolaire D40 400 V 10 kA DX³ 408151

Disjoncteur tétrapolaire 40 A pour protection des départs triphasés avec neutre

Ce disjoncteur tétrapolaire DX³ est conçu pour la protection des circuits en 400 V AC nécessitant la coupure simultanée des trois phases et du neutre. Avec ses 4 pôles protégés et son calibre de 40 A, il convient aux tableaux de distribution alimentant des équipements triphasés, des départs techniques ou des charges à courant d’appel marqué. Son format 4 modules permet une intégration nette dans les coffrets modulaires tout en conservant une densité d’équipement maîtrisée.

Courbe D adaptée aux appels de courant élevés

Sa courbe de déclenchement D est particulièrement indiquée pour les circuits présentant des pointes de courant importantes au démarrage, comme certains moteurs, transformateurs, ventilateurs, matériels techniques ou équipements électromécaniques. Elle permet de limiter les déclenchements intempestifs au démarrage tout en maintenant une fonction de protection contre les surcharges et les courts-circuits. C’est un choix pertinent lorsque l’installation exige une réponse adaptée aux usages plus contraignants qu’un départ standard.

Pouvoir de coupure dimensionné pour les environnements de distribution exigeants

Ce modèle dispose d’un pouvoir de coupure de 10 kA selon l’IEC 60947-2 à 400 V et de 25 kA à 230 V, avec un pouvoir de coupure assigné Icn de 10 kA à 230 V et 6 kA à 400 V selon l’EN 60898. Cette configuration en fait un disjoncteur modulaire adapté aux installations où le niveau de court-circuit présumé impose une protection robuste en tête de départ ou sur des lignes de distribution secondaires. La classe de limitation énergétique 3 contribue en outre à mieux contenir l’énergie laissée passer en cas de défaut.

Encombrement réduit et montage simple dans le tableau

Avec une largeur de 4 unités de division et une profondeur totale de 44 mm, ce disjoncteur s’installe facilement sur rail dans les tableaux modulaires où la place disponible doit être optimisée. Son gabarit compact facilite l’implantation dans les coffrets de distribution tout en laissant de la souplesse pour organiser le câblage, les peignes et les appareils associés. Pour l’installateur, cela se traduit par une mise en œuvre plus lisible et une composition de tableau cohérente.

Raccordement polyvalent pour conducteurs rigides ou souples

Le raccordement accepte des conducteurs monofiliaires de 1,5 à 35 mm² ainsi que des conducteurs multifilaires de 1,5 à 25 mm². Cette plage de connexion permet de couvrir de nombreuses configurations de câblage dans les tableaux de protection et de distribution. La présence d’un neutre raccordable renforce son intérêt pour les départs tétrapolaires complets, notamment lorsque la continuité et la coupure coordonnée des conducteurs actifs sont recherchées.

Caractéristiques électriques cohérentes pour une exploitation en courant alternatif

Prévu pour une tension de dimensionnement de 400 V en courant alternatif, ce disjoncteur fonctionne sur une fréquence de 50 à 60 Hz. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 4 kV participent à son intégration dans des ensembles de distribution où la tenue électrique de l’appareillage doit rester en phase avec les contraintes habituelles du tableau. Son degré de protection IP20 correspond à un usage en enveloppe, dans le cadre d’une installation modulaire correctement intégrée.

Compatible avec des dispositifs additionnels pour faire évoluer le tableau

Ce disjoncteur de la série DX³ peut recevoir des dispositifs supplémentaires, ce qui facilite l’évolution du tableau selon les besoins de signalisation, de commande ou d’association avec des modules complémentaires de la gamme. Pour les professionnels comme pour les tableautiers, cette compatibilité est un atout lorsqu’il faut construire une protection modulaire homogène, évolutive et bien structurée autour d’un même environnement d’appareillage.
